Installatiehandleiding APsystems QT2D-micro-omvormer

23

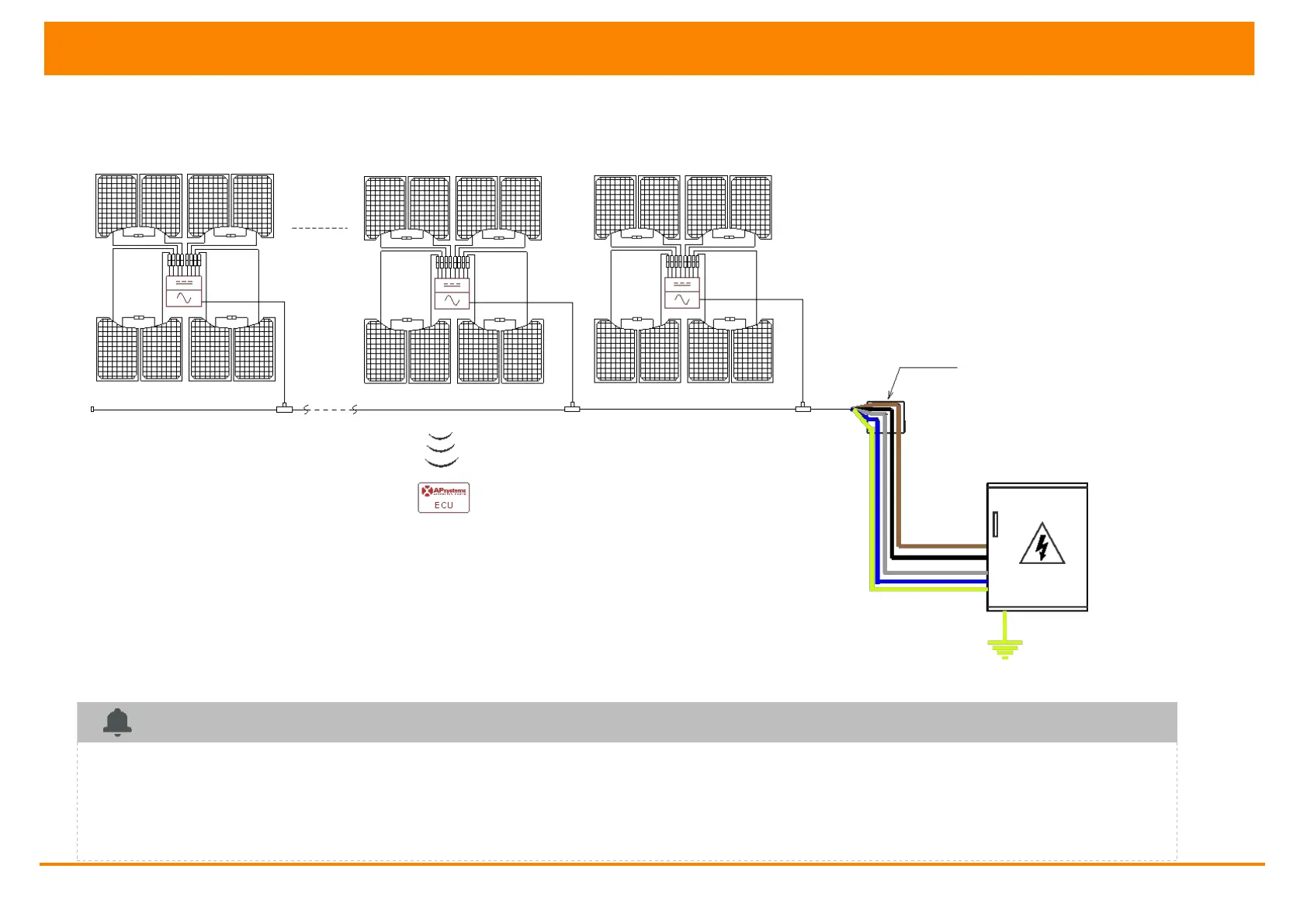

10. QT2D - Bedradingsschema

10.1Voorbeeld bedradingsschema

OPMERKING



Elk kanaal verbindt 2 PV-modules in serie (voor PV-modules met Voc<60V). Het ingangskanaal werkt niet

als het wordt aangesloten op één enkele module (Voc<60V).



Het aantal PV-modules in het systeem dient dan ook een even getal te zijn.

 De neutrale draad is niet verplicht om op het net te worden aangesloten.



Compatibel met zowel Delta als Wye driefase-omgeving.

ZONNEPANEEL

BRUIN—L1

ZWART—L2

GRIJS—L3

BLUE—N

GELGREEN—PE

AC-LASDOOS

BUSKABELEINDKAPJE AANBRENGEN

AAN HET UITEINDE VAN DE

AC-BUSKABEL

ENERGY COMMUNICATION UNIT

DISTRIBUTIEPANEEL
