Installatiehandleiding APsystems QT2D-micro-omvormer

15

4. Installatie APsystems micro-omvormersysteem

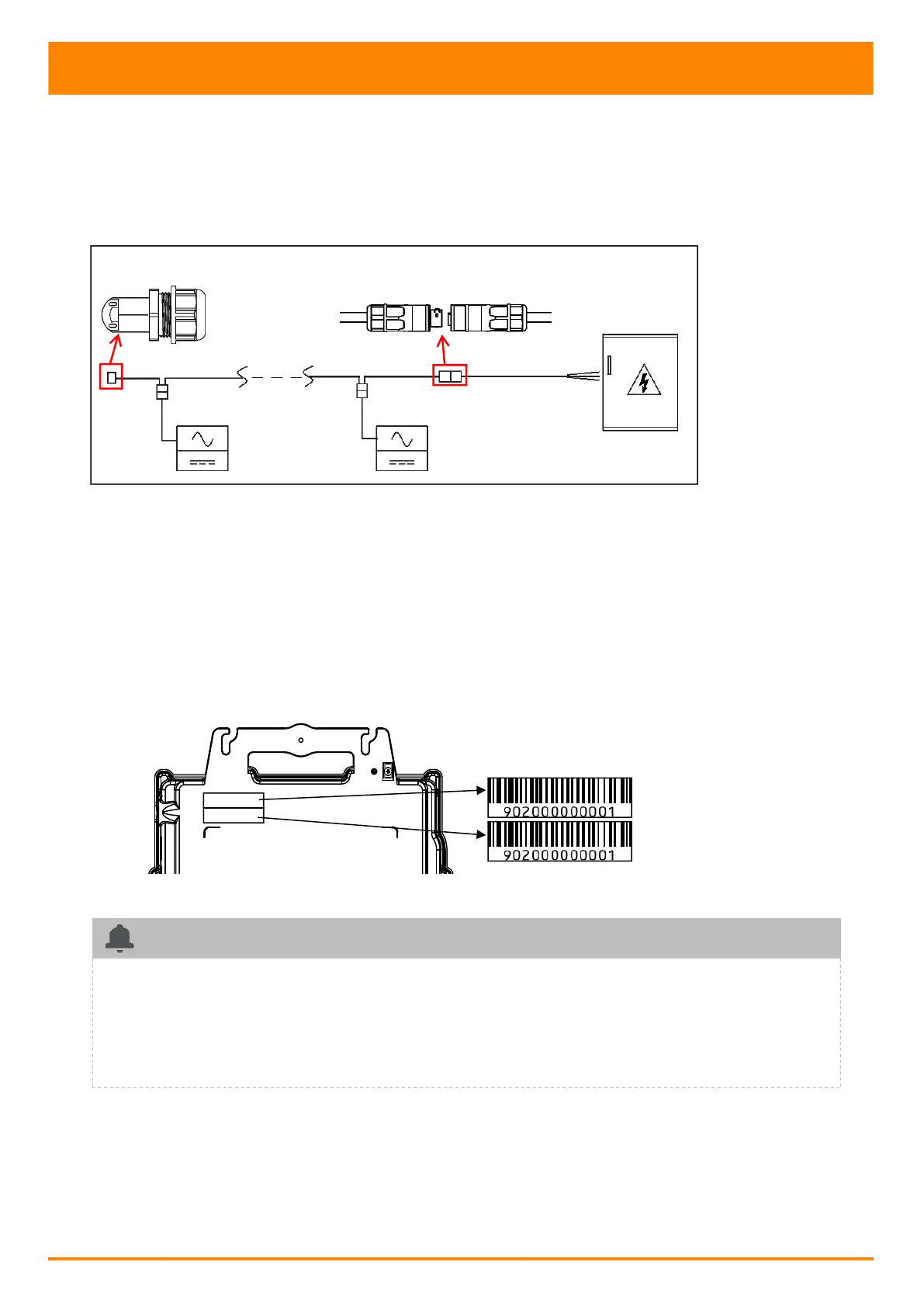

4.3.9Stap 9 - AC-verlengkabel

Wanneer een AC-verlengkabel nodig is, kunnen de AC-buskabel en AC-verlengkabel in een aansluitdoos aangesloten

worden, ook kunnen mannelijke/vrouwelijke AC-connectoren gebruikt worden, dit zijn optioneel verkrijgbare

accessoires van APsystems.

4.3.10Stap 10 - De APsystems installatiekaart invullen

a. Alle APsystems micro-omvormers hebben twee verwijderbare etiketten met serienummers.

b. Vul de installatiekaart in door het UID-etiket van elke micro-omvormer op de juiste plaats te plakken.

c. Het tweede serienummeretiket kan op het frame van de zonnepaneel worden geplakt, wat later kan

helpen om de positie van de micro-omvormer te bevestigen zonder de zonnepaneel te ontmantelen

OPMERKING

①. De indeling van de installatiekaart voor de serienummers van micro-omvormers is alleen geschikt

voor gangbare installaties.

②. De installatiekaart vindt u op de laatste pagina van de bijlagen van deze handleiding.

③. Gebruik ECU_APP (beschikbaar in de EMA Manager) om de serienummers op de kaart te scannen bij

het instellen van de ECU (zie de gebruikershandleiding van de ECU voor meer informatie).

Eindkap buskabel

Mannelijke/vrouwelijke AC-connectoren

AC-verlengkabel
