Installatiehandleiding APsystems QT2D-micro-omvormer
12
4. Installatie APsystems micro-omvormersysteem

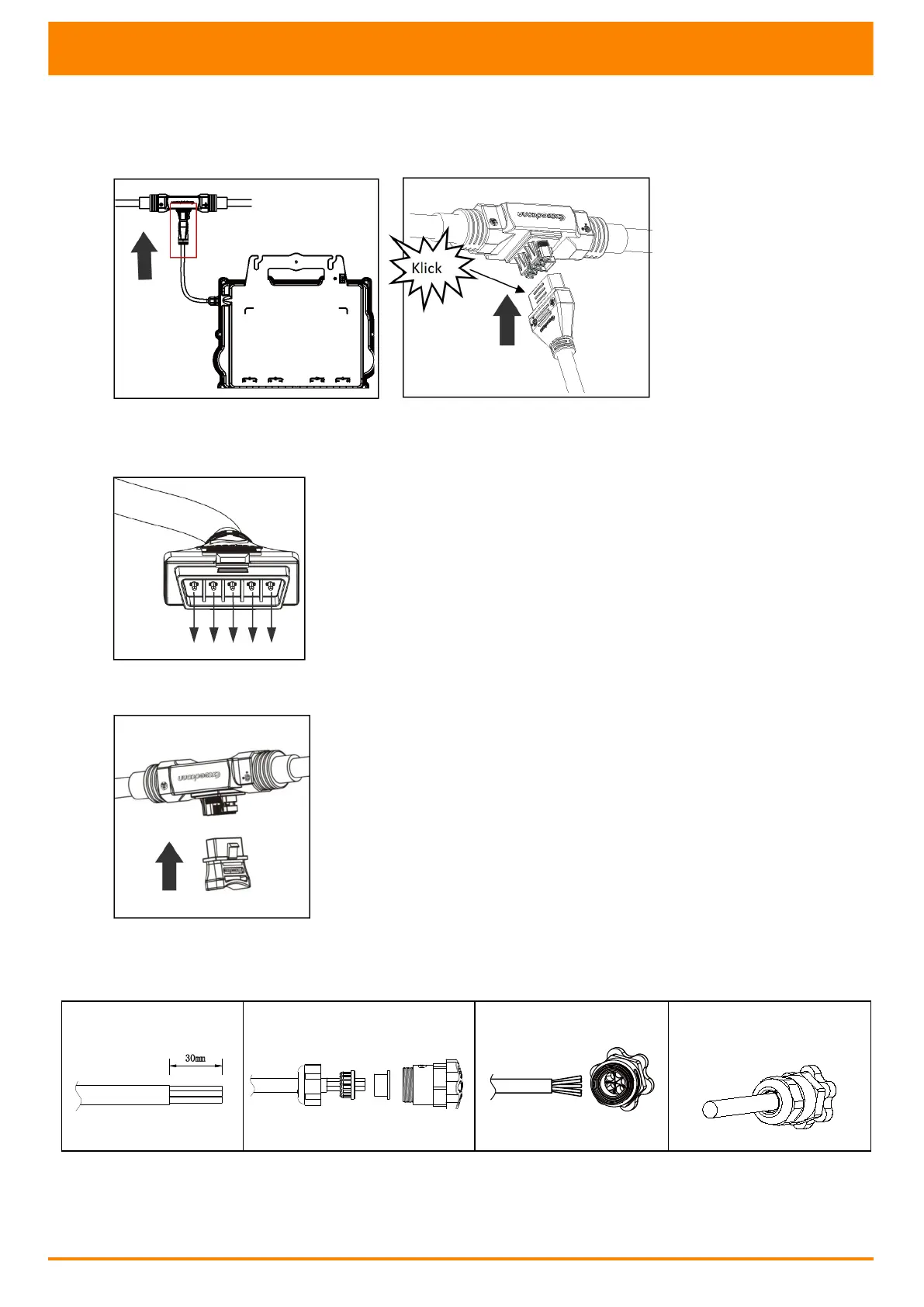

4.3.5Stap 5 - De APsystems micro-omvormer op de AC-buskabel aansluiten
Steek de AC-connector van de micro-omvormer in de connector van de hoofdkabel. Let op de hoorbare klik,
die aangeeft dat de verbinding stevig vastzit.
AC-connectorinterface van links naar rechts.
Dek alle ongebruikte connectors af met de T-CONN-dop voor buskabels om de ongebruikte connectors te
beschermen.
4.3.6Stap 6 - beschermdop op het uiteinde van de AC-buskabel installeren
A. Strip de mantel van de
kabel.
B. Steek het kabeluiteinde in de
verzegeling.
C.Insert vijf draden in het gat
van de kerndraden van het
lichaam
D. Draai de moer aan met
2.5±0.5N.m zodat het
klikmechanisme werkt.
PE N L3 L2 L1
Moer/klauwzegel/lichaam/lichaam
