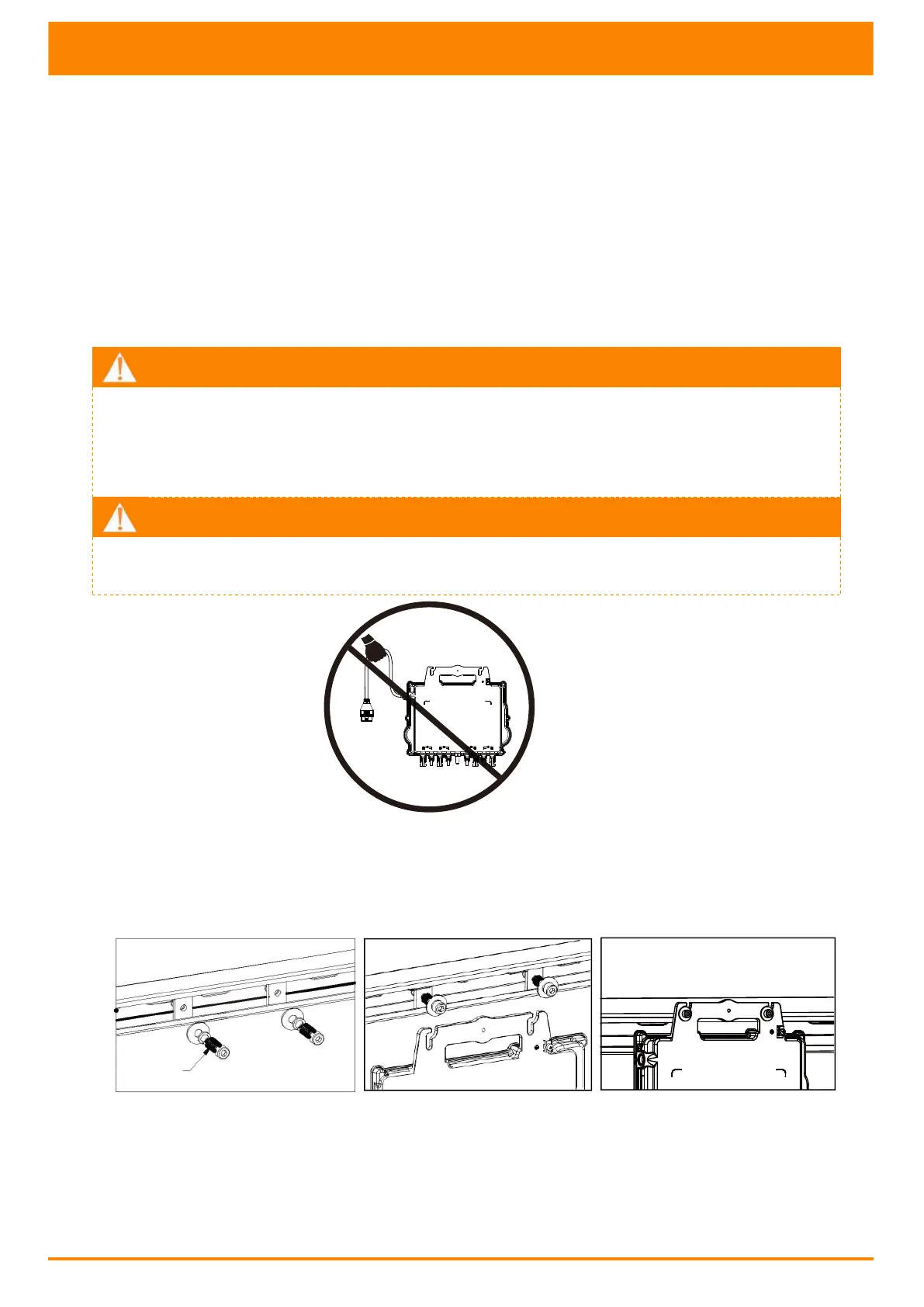

Installatiehandleiding APsystems QT2D-micro-omvormer

9

4. Installatie APsystems micro-omvormersysteem

4.3Installatieprocedures

4.3.1Stap 1 - Controleer of de netspanning overeenkomt met de nominale spanning

van de micro-omvormer

4.3.2Stap 2 – Verdeling AC-buskabel

a. Het ene uiteinde van de AC-buskabel wordt gebruikt om verbinding te maken tussen de lasdoos en het

elektriciteitsnet.

b. Bedraad de geleiders van de AC-bus: L1 - BRUIN; L2 - ZWART; L3 - GRIJS; N - BLUE; PE - GEL GREEN.

WAARSCHUWING

De kleurcodering van draden kan, afhankelijk van plaatselijke voorschriften, afwijken. Controleer of alle

draden van de installatie overeenkomen alvorens ze op de AC-bus aan te sluiten. Verkeerde bekabeling

kan de micro-omvormers onherstelbaar beschadigen. Dergelijke schade wordt niet gedekt door de

garantie.

WAARSCHUWING

LET OP! Til de micro-omvormer NIET op aan de AC-kabel. Hierdoor kan de AC-kabel gedeeltelijk of geheel

losgekoppeld worden van het toestel, met als gevolg niet of slecht werken.

4.3.3Stap 3 - De APsystems micro-omvormers op het montagesysteem bevestigen

a. Markeer de plaats van de micro-omvormer op het rek ten opzichte van de lasdoos van de zonnepaneel

of andere belemmeringen.

b. Monteer op elk van deze plaatsen één micro-omvormer met de hardware die wordt aanbevolen door de

leverancier van het montagerek; zorg ervoor dat de aardingsring naar het rek gericht is.

M8

(Niet door APsystems aangeleverd)
