INSTALAÇÃO (VENTILAÇÃO EXTERIOR)
MONTAGEM DA ABA EM V

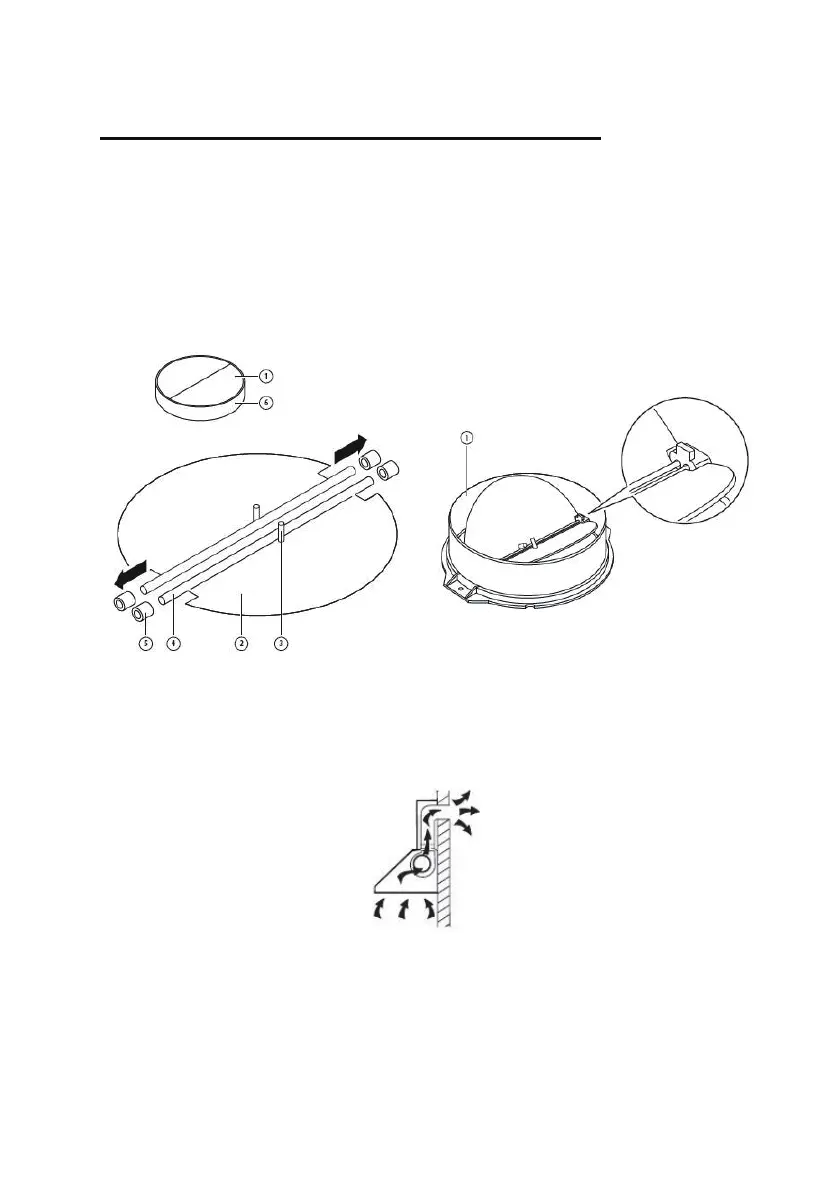

Se o exaustor não tiver uma aba em V montada 1, deverá montar as meias peças no seu
corpo. As imagens mostram apenas um exemplo de como montar a aba em V, porque
a saída pode variar de acordo com os diferentes modelos e configurações.
Para montar a aba em V 1, é necessário:
• Monte duas meias-peças 2 no corpo 6;
• o pino 3 deve estar orientado para cima;
• o eixo 4 deve ser inserido nos orifícios 5 do corpo;
• repita todas as operações para a segunda metade da peça.
INSTALAÇÃO
Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como na figura abaixo,
através de uma conduta de extração (esmalte, alumínio, tubo flexível ou material não
inflamável com um diâmetro interior de 150 mm).
1. Antes da instalação, desligue a unidade.
2. O exaustor deve ser colocado a uma distância de 65~75 cm acima da superfície
de cozedura para um melhor efeito.
