11

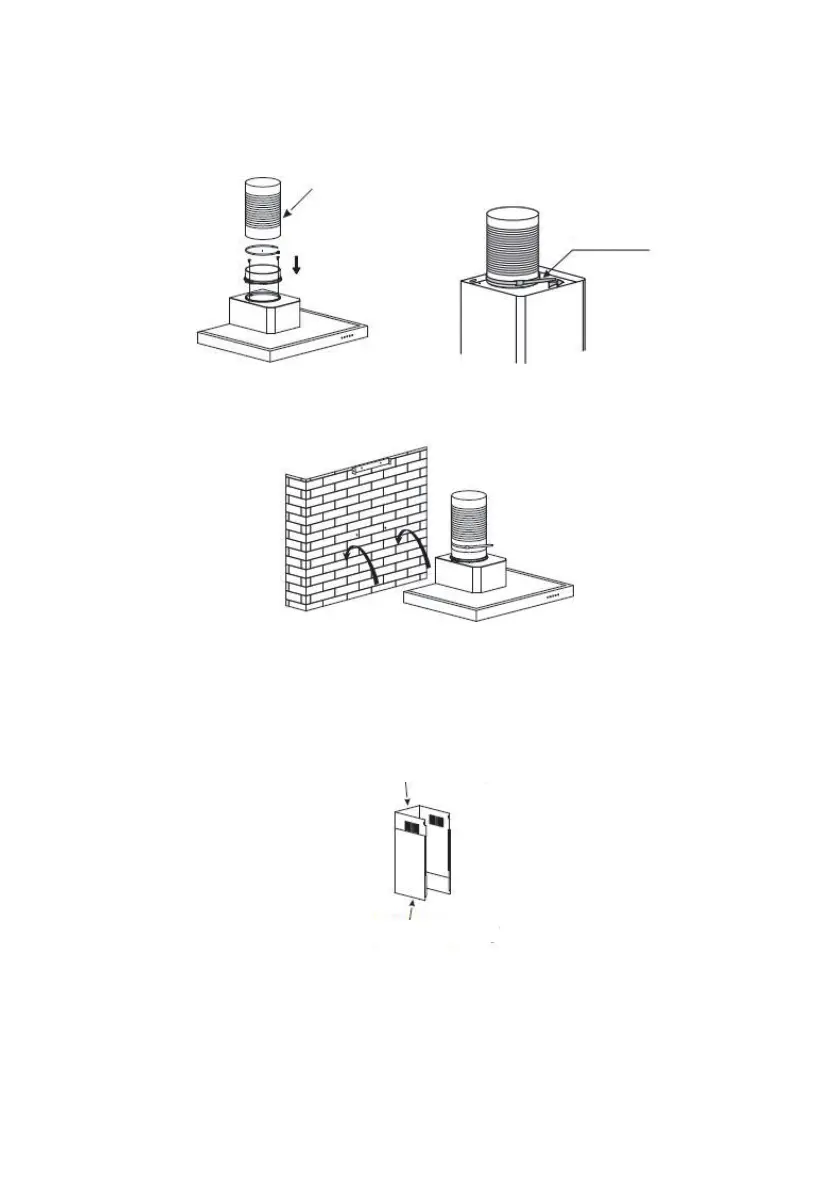

4. Utilice 2 tornillos (4x8 mm) para fijar la salida en la parte superior del electrodoméstico
y, a continuación, fije la tubería de expansión a la salida con una brida para cables.
Consulte la imagen 3. Nota: La tubería de expansión no está incluida con el
producto.
Imagen 3
5. Cuelgue el electrodoméstico en los tornillos de fijación. Véase la imagen 4.
Imagen 4
6. Instale el conjunto de la chimenea en el electrodoméstico y dirija la tubería de
expansión hacia el exterior. A continuación, utilice 2 tornillos de seguridad (4x30 mm)
para fijar la campana extractora a la pared. Nota: Los dos orificios de ventilación de
seguridad están situados en la carcasa trasera, con un diámetro de 6 mm. Véanse las
imágenes 5 y 6.
7. Tire hacia arriba de la parte interior de la chimenea hasta que llegue al soporte interior
de esta y fíjela con 2 tornillos (4x8 mm). Véase la imagen 7.
tubería de
expansión
Brida para
cables
Imagen 5
chimenea exterior
chimenea interior
