Je bekijkt pagina 23 van 31
21

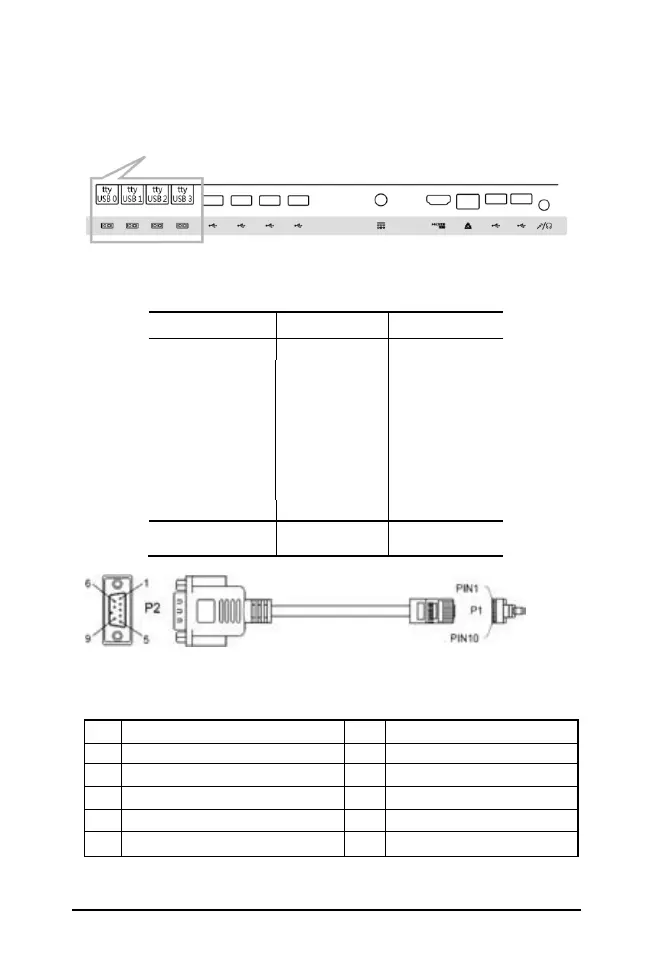

RS232-poort (RJ50-type)
Deze poorten bieden ook ondersteuning voor de RS232-technologie,
die het u mogelijk maakt uw RS232-apparaten aan te sluiten.
De pinnen zijn als volgt gedefinieerd
RJ50-Pin
RS232
DB9-Pin
2
DCD#
1
4
RX#
2
6
TX#
3
8
DTR#
4
9
GND
5
3
DSR#
6
5
RTS#
7
7
CTS#
8
10
RI#
9
1(DC 12V)
- - -
Definitie RS232-aansluiting
Pin
Signaal
Pin
Signaal
1
detectie gegevensdrager (DCD)
6
gegevensset gereed (DSR)
2
ontvangen gegevens (DTR)
7
verzoek tot zenden (RTS)
3
verzonden gegevens (TD)
8
gereed voor zenden (CTS)
4
gegevensterminal gereed (DTR)
9
oproepindicator (RI)
5
signaalaarding (GND)
