4
Nederlands
Display Data Channel (DDC)
Om de installatie te vergemakkelijken, werkt de monitor volgens Plug and Play als uw systeem
ook het DDC-protocol ondersteunt. DDC (Display Data Channel) is een communicatieprotocol
waardoor de monitor automatisch aan het systeem kenbaar maakt welke mogelijkheden de
monitor heeft, zoals ondersteunde resoluties en daarbij corresponderende timing. De monitor
ondersteunt de standaard DDC2B.

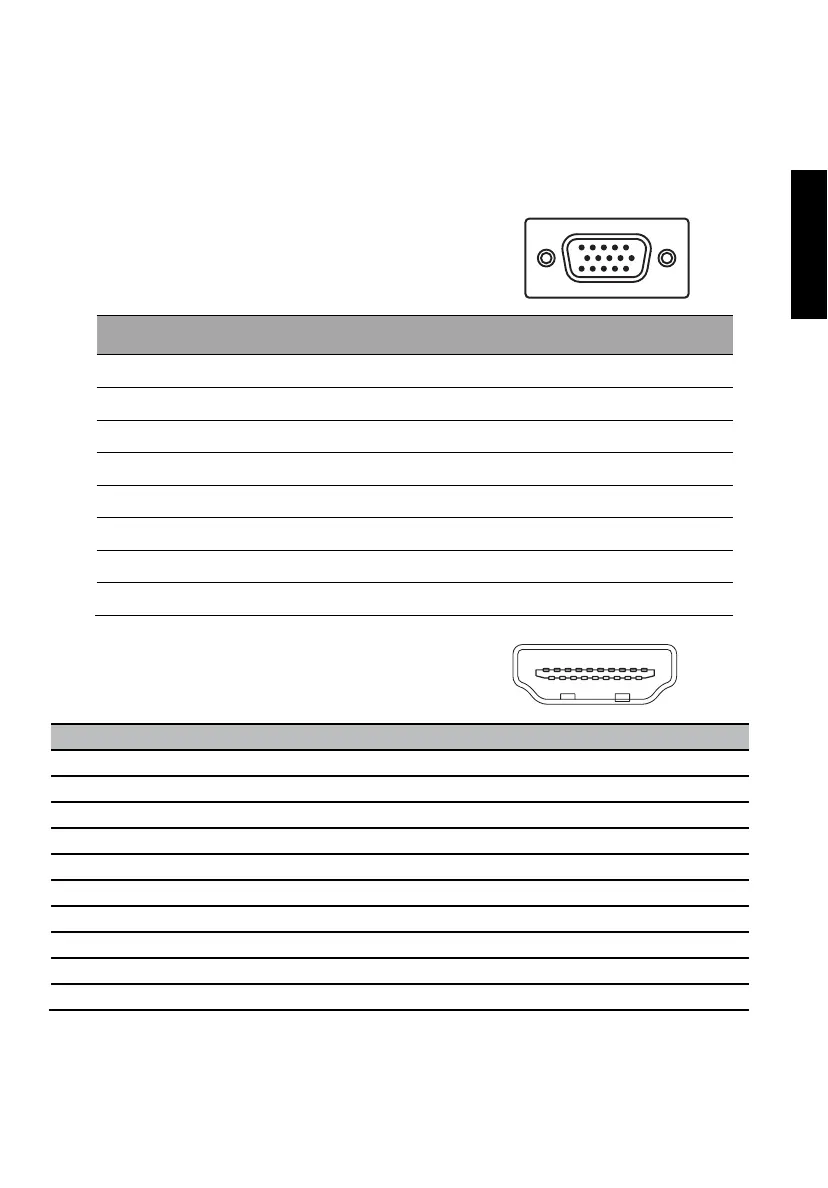

Toewijzing aansluitingspin
15-pins signaalkabel voor kleurenscherm
19-pins signaalkabel voor kleurenscherm
5 1 1
10
6
15
11
1917151311 9 7 5 3 1
1816141210 8 6 4 2
PINNUMMER Beschrijving PINNUMMER Beschrijving
1 TMDS Data2+ 2 TMDS Data2 Shield
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 Shield 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 Shield
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock Shield 12 TMDS Clock-
13 CEC 14 Gereserveerd (n.c. op apparaat)
15 SCL 16 SDA
17 DDC/CEC-aarde 18 +5V Stroom
19 Detectie van aansluiting
PINNUM
MER
Beschrijving
PINNUM
MER
Beschrijving
1 Rood 9 +5V
2 Groen 10 Logische aarding
3 Blauw 11 Monitoraarding
4 Monitoraarding 12 DDC-seriële gegevens
5 DDC-retour 13 H-sync
6 R-aarde 14 V-sync
7 G-aarde 15 DDC-seriële klok
8 B-aarde
