50

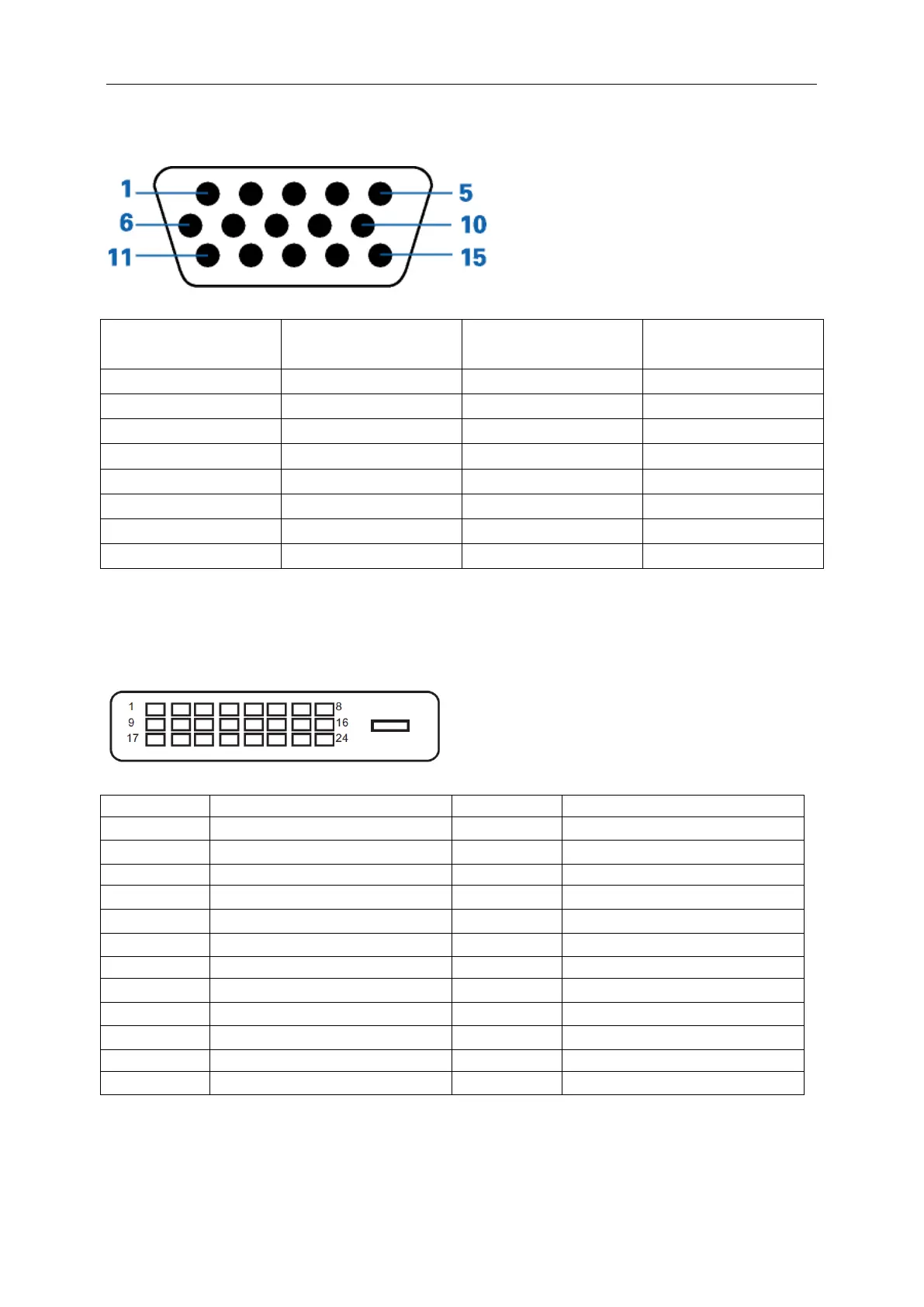

Pin-toewijzingen
15-pens signaalkabel met kleurenweergave:
Pinnr.
15-pins-zijde van de
signaalkabel
Pinnr.
15-pins-zijde van de
signaalkabel
1
Video-Rood
9
+5V
2
Video-Groen
10
Aarding
3
Video-Blauw
11
N.C.
4
N.C.
12
DDC-seriële gegevens
5
Detectiekabel
13
H-sync
6
GND-R
14
V-sync
7
GND-G
15
DDC-seriële klok
8
GND-B
24-pens signaalkabel met kleurenweergave:
Pinnr.
Signaalnaam
Pinnr.
Signaalnaam
1 TMDS data 2－ 13 TMDS data 3＋
2
TMDS data 2＋
14 + 5 V Stroom
3 TMDS data 2/4 afgeschermd 15 Aarde (bij +5 V)
4 TMDS data 4－ 16 Hot-plug detectie
5 TMDS data 4＋ 17 TMDS data 0－
6 DDC klok 18
TMDS data 0＋
7 DDC Data 19 TMDS data 0/5 afgeschermd
8 N.C. 20 TMDS data 5－
9 TMDS data 1－ 21 TMDS data 5＋
10
TMDS data 1＋
22 TMDS klok afgeschermd
11
TMDS data 1/3 afgeschermd
23
TMDS klok +
12 TMDS data 3－ 24 TMDS klok －
