ピン配列

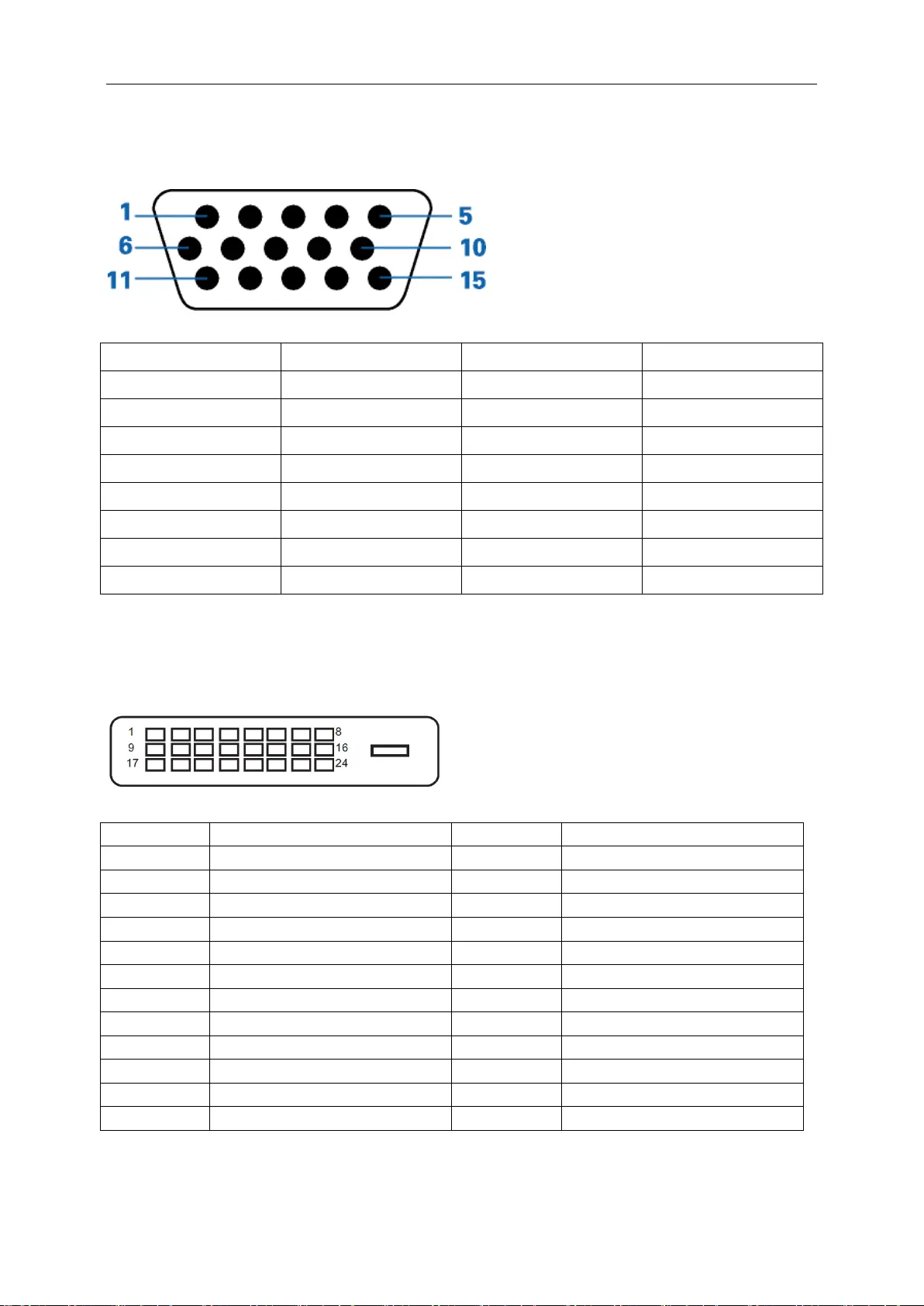

15 ピンカラーディスプレイ信号ケーブル
ピン番号
信号ケーブルの 15 ピン側
ピン番号
信号ケーブルの 15 ピン側
1
ビデオ赤色
9
+5V
2
ビデオ緑色
10
接地
3
ビデオ青色
11
N.C.
4
N.C.
12
DDC シリアルデータ
5
検出ケーブル
13
水平同期
6
接地赤色（R）
14
垂直同期
7
接地緑色（G）
15
DDC シリアルクロック
8
接地青色（B）
24 ピンカラーディスプレイ信号ケーブル
ピン番号
信号名
ピン番号
信号名
1
TMDS データ 2－
13
TMDS データ 3＋
2
TMDS データ 2＋
14
＋5V 電力
3
TMDS データ 2/4 シールド
15
アース (+5V 用)
4
TMDS データ 4－
16
ホットプラグ検出
5
TMDS データ 4＋
17
TMDS データ 0－
6
DDC クロック
18
TMDS データ 0＋
7
DDC データ
19
TMDS データ 0/5 シールド
8
N.C.
20
TMDS データ 5－
9
TMDS データ 1－
21
TMDS データ 5＋
10
TMDS データ 1＋
22
TMDS クロックシールド
11
TMDS データ 1/3 シールド
23
TMDS クロック +
12
TMDS データ 3－
24
TMDS クロック －
