17

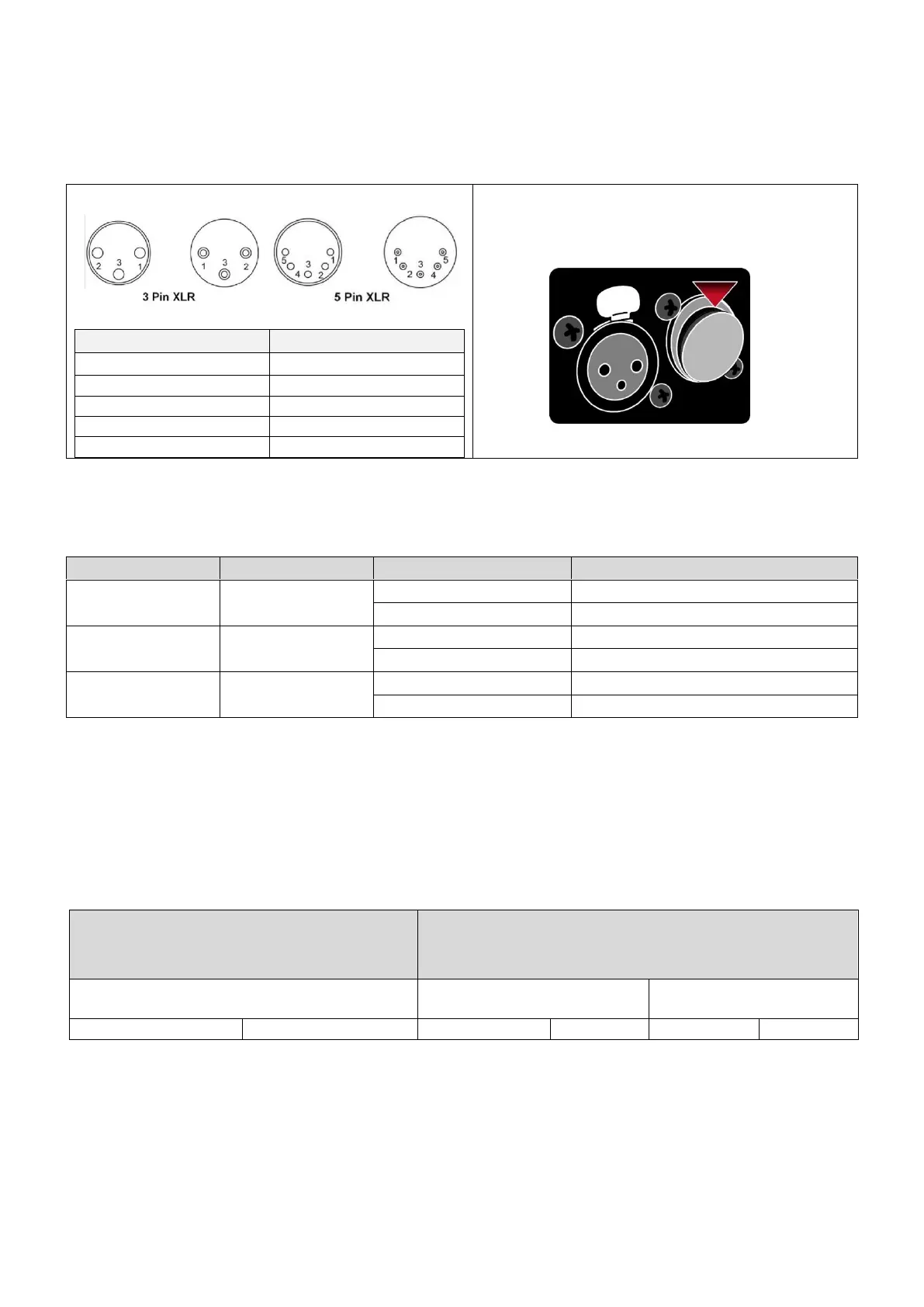

9. DMX 說明
9.1 接點說明
本機器提供一個 XRL 3-Pin 和 5-Pin 的 DMX 連接頭。PIN 的接點說明如下：
Pin
功能
1
接地
2
Data-
3
Data+
4
NA
5
NA
**DMX IN 連接頭上有一個保護蓋，操作前，請
用手指撥開即可將其取下。
9.2 DMX 通道功能
本機器提供三種 DMX 通道模式可供選擇，請參考下方表單。
通道模式
頻道
DMX 數值範圍
功能
Channel 1
(通道 1)
1
0 – 127
Faze Mode 薄煙霧模式
128 – 255
Fog Mode 煙霧模式
Channel 2
(通道 2)
2
0 – 5
Output Off 關閉
6 – 255
Output 21%– 100%煙霧輸出
Channel 3
(通道 3)
3
0 – 5
Fan Speed 20%風量大小
6 – 255
Fan Speed 21% – 100%風量大小
10. RDM 功能
M-12 全電壓煙霧機配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監
控、管理。請參考下表相關 RDM 支援參數;
10.1 RDM UID
ESTA Manufacturer ID
(16-bit)
Device ID (32-bit)
Fixed
Fixed
RDM UID
Range: 0x0000 ~ 0xFFDC
0x1E
0xD8
0x00
0x0C
0x00
0x01
※RDM UID 可於工程模式中設定
