DE 0201 DE
PV-Balkon-Solaranlage – Übersicht über die Installationsschritte
• SchrittA: Finden Sie einen geeigneten Standort für die Installation der PV-Balkon-Solaranlage.
• SchrittB: Installieren Sie das erste Solarpanel.
• SchrittC: Montieren Sie den Mikrowechselrichter.
• SchrittD: Installieren Sie das zweite Solarpanel.
• SchrittE: Verbinden Sie das Solarpanel und den Mikrowechselrichter mit dem Verlängerungskabel des Solarpanels. Warten
Sie dann 90Sekunden.
HINWEIS: Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.
• SchrittF: Scannen Sie den QR-Code und laden Sie die Anker-App herunter. Befolgen Sie die Anweisungen in der App, um die
Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen.
HINWEIS: Dieser Schritt muss durchgeführt werden, während das Stromnetz Ihres Hauses Strom führt.
• SchrittG: Nach 20Minuten erhalten Sie Daten von der PV-Balkon-Solaranlage auf Ihrer Anker-App.
HINWEIS: Gemäß den behördlichen Vorschriften und zur Gewährleistung der Sicherheit darf der Mikrowechselrichter erst dann in
Betrieb genommen werden, wenn er 5Minuten lang an ein Stromnetz angeschlossen ist. Um die Genauigkeit der Daten zu
verbessern, überprüft und validiert das System die Daten 15Minuten lang, bevor es sie in der App anzeigt.

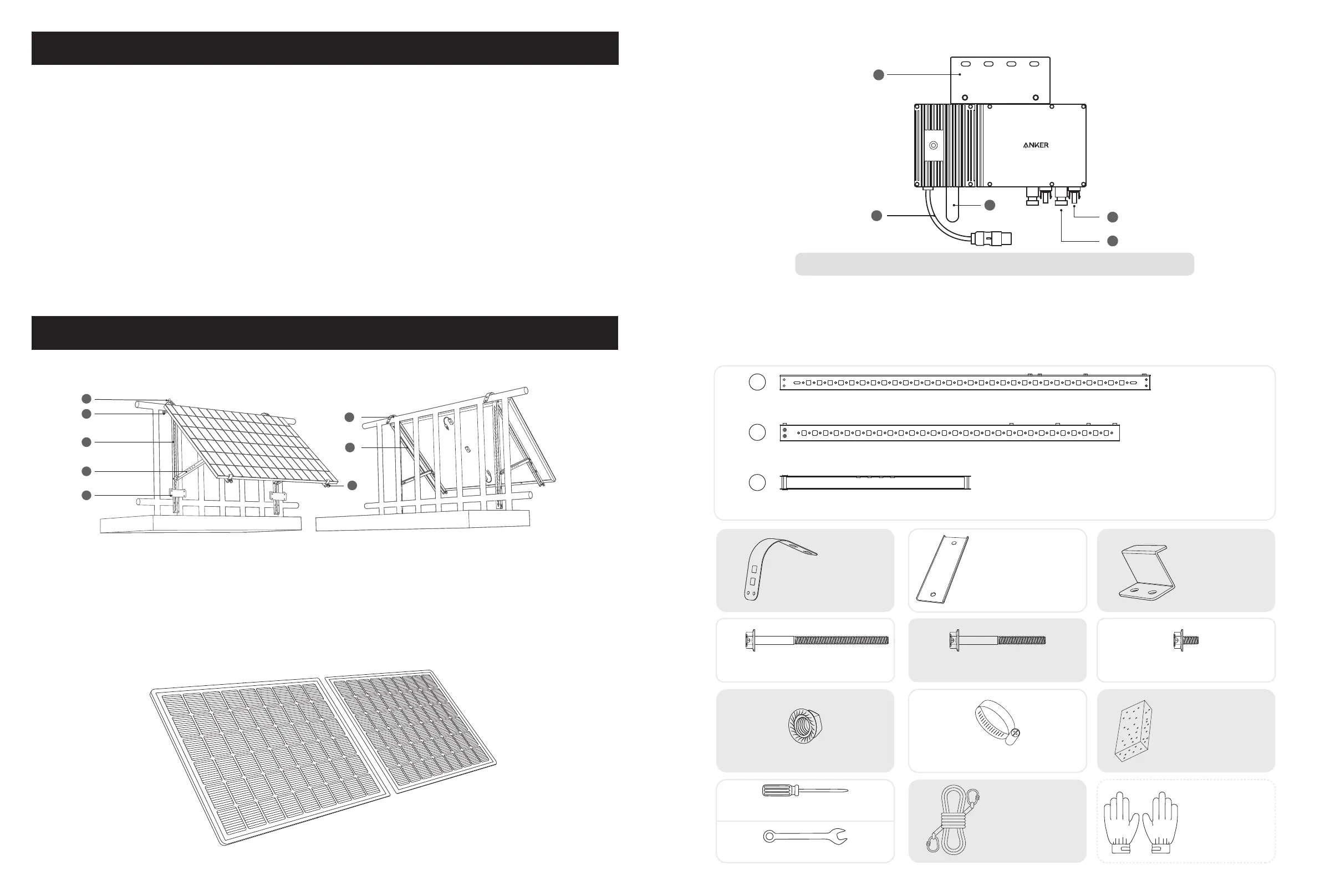

Übersicht über die Komponenten
Halterungen für die Neigung von Solarpanelen
45
40
35
30
40
45
35
30
30
2
1
3
4
6
7
8
5
1. 304 Schlauchklemmen aus Edelstahl (K) 5. Befestigungsklemme (E)
2. U-förmiger Träger (D) 6. Endklemmen (F)
3. Vertikales Traggerüst (B) 7. Solarpanel-Tragarm (A)
4. Unterer Tragarm (C) 8. Silikon-Puerkissen (L)
Solarpanel
Mikrowechselrichter
2
1
3
4
5
Hinweis: Das Aussehen des Produkts variiert je nach Anbieter und Charge.
1. Montage 3. WLAN-Modul 5. QC4-Stecker
2. AC-Stecker 4. QC4-Buchse
Zubehör
Solarpanel-Tragarm (×4)
Vertikales Traggerüst (×4)
Unterer Tragarm (×4)
C
mm
618
B
mm
110 0
A
mm
1200
HG I
D
E
F
J
K
L
U-förmiger Träger(×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×24)
Befestigungsklemmen (×8)
Endklemmen (×4)
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
Edelstahl (×10)
Schaumstopuer (×4)
M
N
O
Kreuzschlitzschraubendreher
Sechskantschlüssel
Hilfsseil für die Montage
Arbeitshandschuhe
(Nicht inbegrien)
P Q R
Solarpanel-Verlängerungskabel Kabelbinder Schuko-Anschlusskabel
Stecker Buchse Schuko-Stecker
