104
INSTALLATIE
* De N-N-klemmen zijn intern met elkaar verbonden. Het is niet nodig om ze te overbruggen
De productverpakking bevat een set elementen die nodig zijn voor de juiste aansluiting van het
product op de elektrische installatie. Het gebruik van de meegeleverde onderdelen is noodza-
kelijk voor goede werking van het product. De set bevat: Trekontlasting, Brug, 2 schroeven en
beschermkap.
Correcte montage van de trekontlasting moet
worden uitgevoerd met behulp van de meegele-
verde schroeven.
De beschermkap moet u vastdrukken tot u een
klik hoort van het bevestigingselement.
Gebruik een schroevendraaier om de
bevestigingen los te wrikken totdat de
beschermkap loskomt.

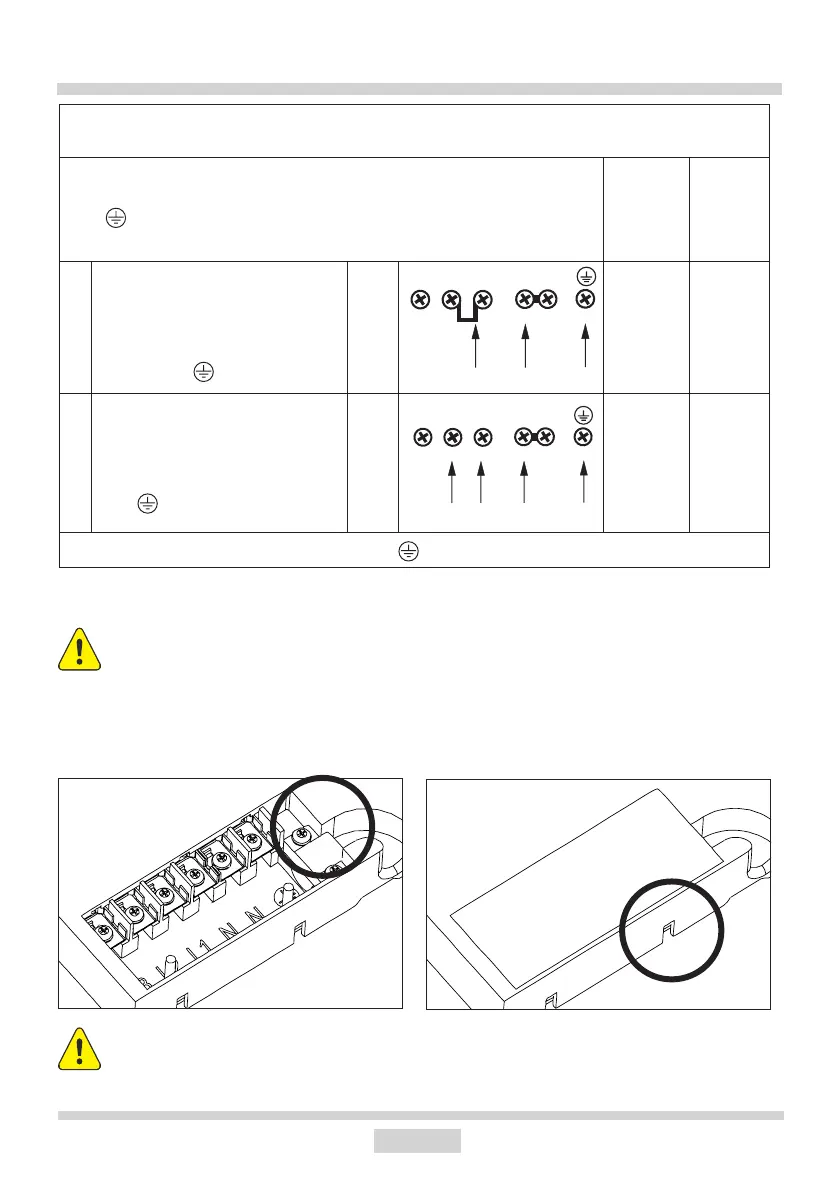

SCHEMA VAN MOGELIJKE VERBINDINGEN
Opgelet! Gevaarlijke spanning
Opgelet! Bij iedere verbinding moet de aardleiding worden aangesloten op
klem .
Type /
door-
snede
van de
draad
Beveili-
gingsze-
kering
1 1-fasige aansluiting voor netspan-
ning 220-240 50/60 Hz. Verbind L2
met een brug met klem L1. Draai
de fasedraad vast op klem L1. Nul-
leiding op N. Draai de aardleiding
vast op klem .
1N~ HO5VV-
F3G4
3 x 4 mm
2
32 A
2* 2-fasige aansluiting voor netspan-
ning 220-240/380-415 50/60 Hz.
Draai de fasedraden vast op de
klemmen L1 en L2. Nulleiding op
N. Draai de aardleiding vast op
klem .
2N~ HO5VV-
F4G2,5
4 x 2,5
mm
2
16 A
L1=R, L2=S, L3=T; N= klem van de nulleiding, = klem van de aardleiding
L
N PE
N N
L1L2L3
L1L2
N N
NPE
L1L2L3
