INSTALLATIE

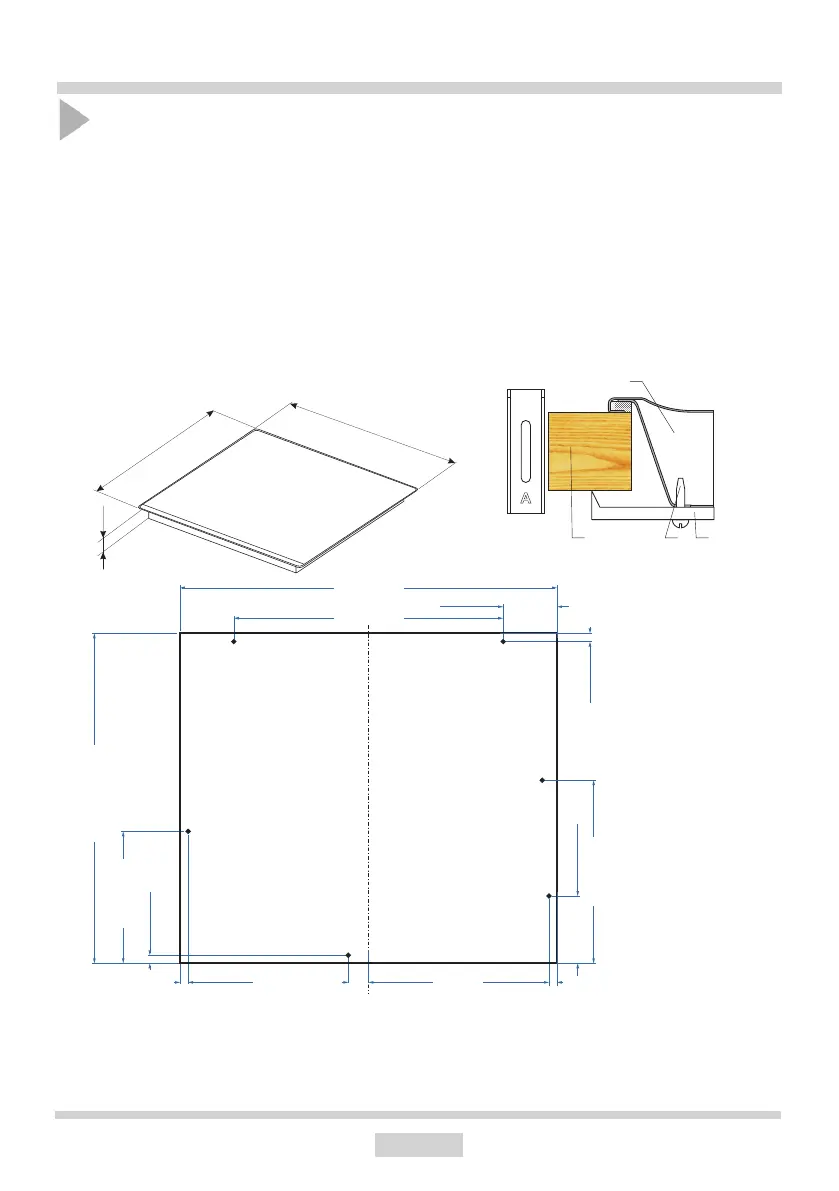

Installatie van gaskookplaten KMG* / PAG 4.0*
● maak de opening in het werkblad volgens de montagetekening;
● de minimumafstand die u vrij moet laten onder de gaskookplaat en de gas en elektrische
kookplaat bedraagt 130 mm;
● sluit de kookplaat aan op de gasinstallatie en elektrische installatie volgens de
gebruiksaanwijzing van de kookplaat;
● draai de klemmen aan de onderkant van de kookplaat licht aan,
● maak het werkblad stofvrij, leg de kookplaat in de opening en druk hem stevig tegen het
werkblad,
● plaats de klemmen (Afb.) loodrecht op de rand van de kookplaat en draai ze goed vast;
● controleer de werking van de kookplaat nadat u hem in het werkblad heeft gemonteerd,
met name de uitstroombeveiliging en de aansteker.
1 - Werkblad
2 - Schroef
3 - Klem
4 - Kookplaat
4
321
OPGELET:
- de afmetingen die tussen haakjes staan vermeld, betreen de inbouw van de kookplaat
PAG5*.
- de achterrand van de uitsparing in het werkblad moet minimaal 60 mm van de keukenmuur
verwijderd zijn.
590 (890)
520
52
