INSTALLATION

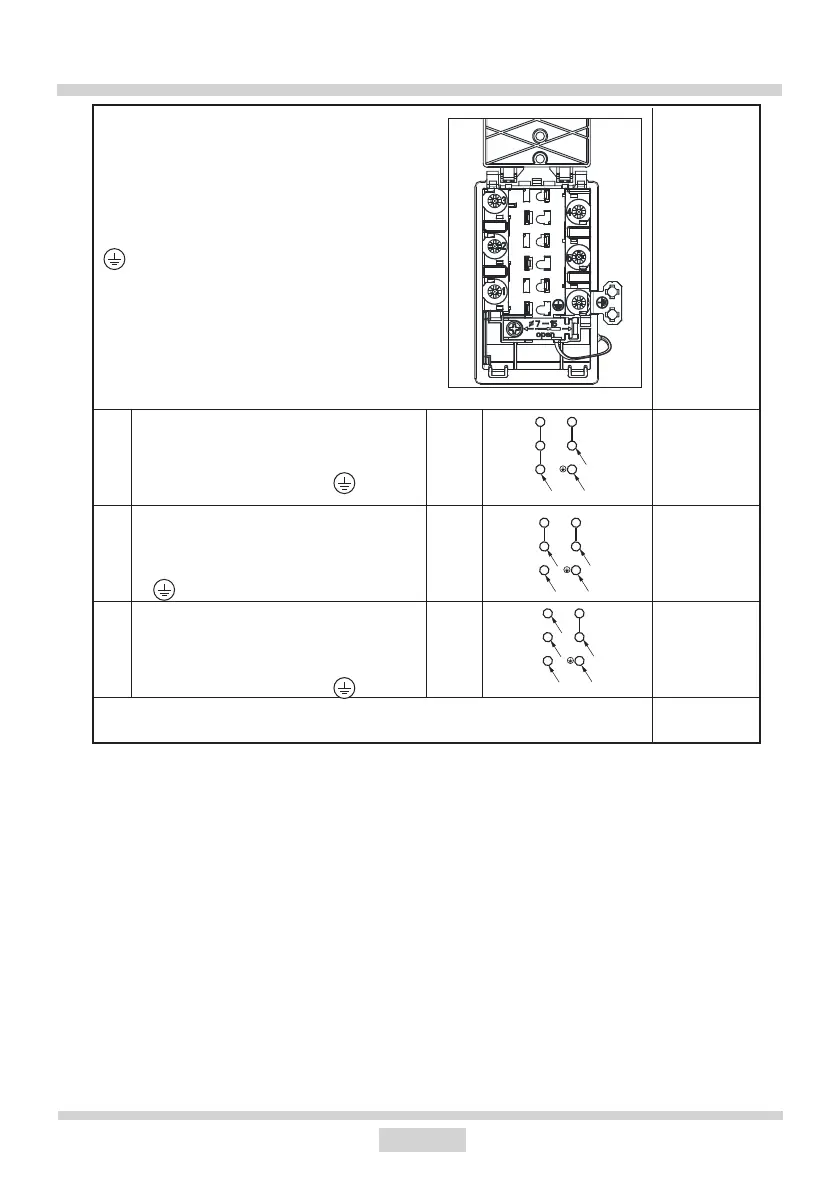

SCHÉMA DES JONCTIONS POSSIBLES
Attention ! Tension des éléments chauants 230 V
Attention ! Pour chaque jonction, le câble de
protection doit être mis dans le serre-câble
PE
Type de câble
de raccorde-
ment recom-
mandé
Pour l’installation 230 V (la jonction mo-
nophasée avec le câble neutre), mettez
les barrettes dans les serre-câbles 1-2-3
et 4-5, câble de protection
Pour l’installation 400/230 V (la jonc-
tion biphasée avec le câble neutre),
mettez les barrettes dans les serre-câ-
bles 2-3 et 4-5, câble de protection –
Pour l’installation 400/230 V (la jonction
triphasée avec le câble neutre), mettez
les barrettes dans les serre-câbles 4-5,
les phases respectivement 1,2,3, zéro
à 4-5, câble de protection –
1.
2.
3.
1/N~
2/N~
3/N~
H05VV-F3G4
H05VV-F4G4
H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
L1=R, L2=S, L3=T, N=serre-câble du cordon neutre, PE=serre-câble du cordon de protection
1
2
3
5
4
PE
L1
N
1
2
3
5
4
L1
L2
PE
N
1
2
3
5
4
L1
L2
PE
N
L3
