33
INSTALLATION
2

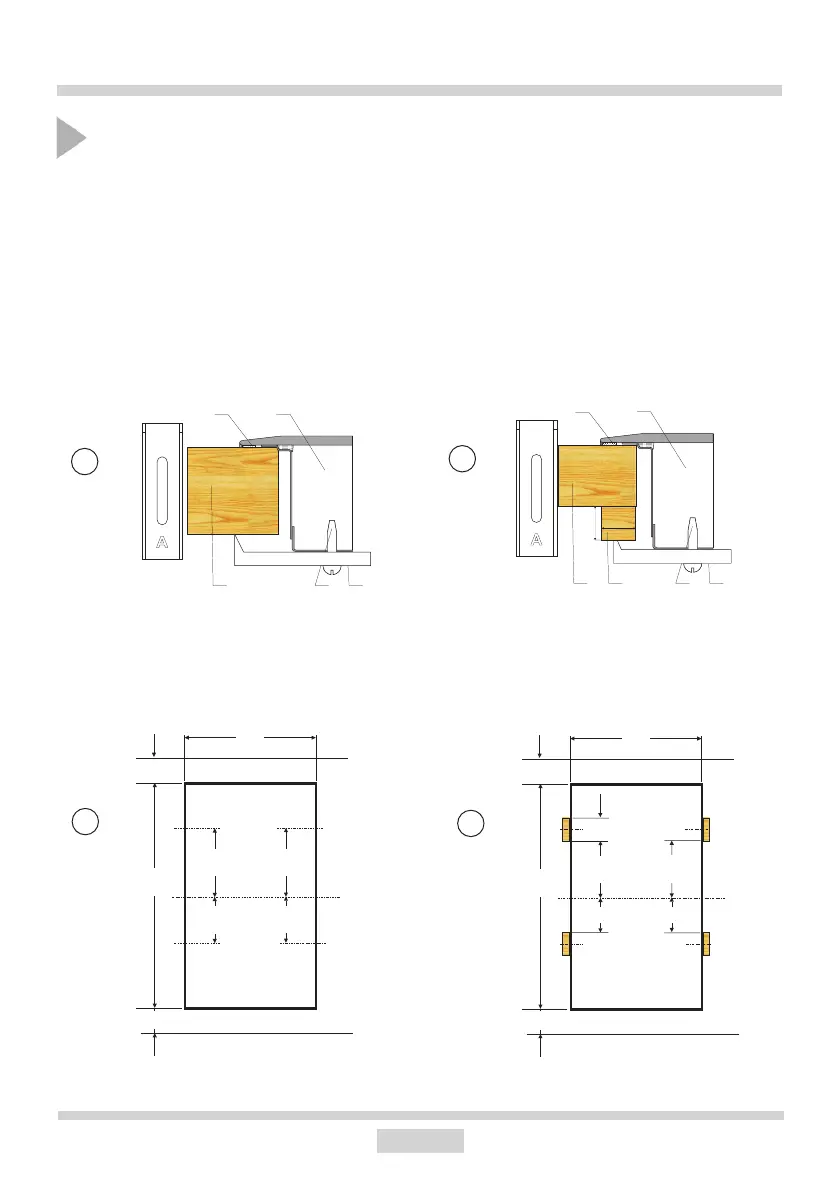

● Si le plateau a 48 mm d’épaisseur, pour la fixation de la plaque utiliser 4 crochets « A
». Le mode de montage est présenté sur les fig. 2 et 3. Si le plateau a 28 mm et 38 mm
d’épaisseur, en plus des crochets “A”, utiliser 4 cales de bois de dimensions 15x15x50
mm. Le mode de montage est présenté sur les fig. 4 et 5.
● Vérifier si le joint recouvre la totalité de la bordure de la plaque. Par en dessous de la
plaque, visser légèrement les crochets de fixation.
● Nettoyer le plateau, insérer la plaque dans l’ouverture puis la serrer fortement contre le
plateau.
● Placer les crochets de fixation perpendiculairement aux bords de la plaque et visser à
fond.
1. plateau du meuble
2. vis
3. crochet de xation
4. plaque chauante
5. joint de la plaque
1. plateau du meuble
2. vis
3. crochet de xation
4. plaque chauante
5. joint de la plaque
6. cale de bois
3
4
5
Installation de la plaque - crochet
54
321
54
321
15
15
6
150
285
490
min
60
min
50
100
150
100
50
125
285
490
min
60
min
50
75
125
75
