48

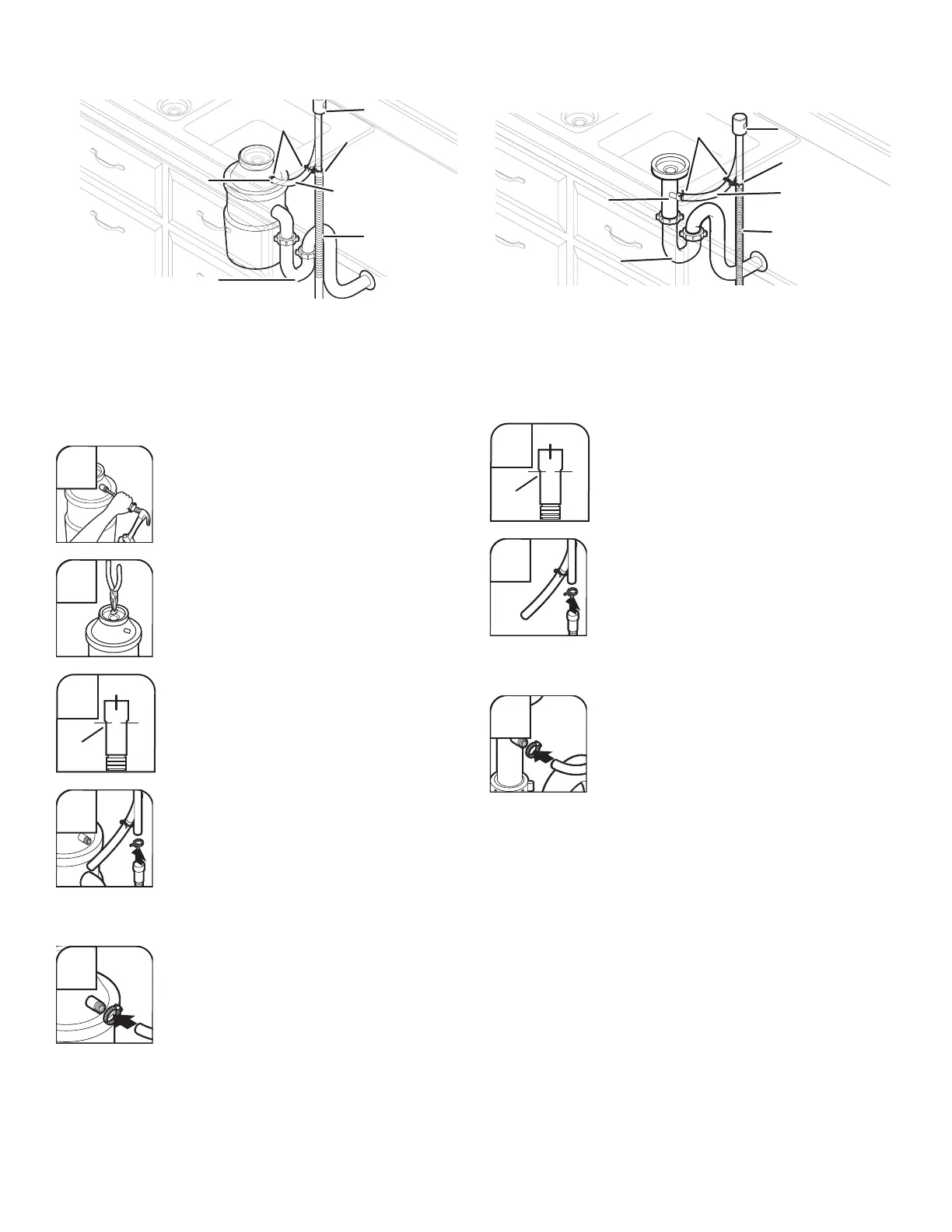

Option C : Broyeur de déchets – avec brise-
siphon
A
B
C
D
E
F
G
A. Bride à vis
B. Entrée du broyeur à
déchets
C. Siphon du circuit
d’évacuation
D. Tuyau d’évacuation
E. Raccord de tuyau en
caoutchouc
F. Bride pour gros tuyau de
vidange
G. Brise-siphon
Conseil utile : Ôter l’opercule escamotable du broyeur à déchets.
1
1. À l’aide d’un marteau et d’un tournevis,
enfoncer le bouchon d’obturation dans
le broyeur à déchets.
2
2. Retirer le bouchon d’obturation à l’aide
de pinces à pointe biseautée.
A
3
3. Raccorder l’extrémité en caoutchouc
(A) du tuyau d’évacuation au dispositif
de brise-siphon et couper si
nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
4
4. Fixer le tuyau d’évacuation sur le
dispositif de brise-siphon à l’aide de la
grosse bride de tuyau d’évacuation
(fournie). À l’aide de pinces, serrer la
bride pour l’ouvrir et la mettre en
position. Si le tuyau d’évacuation a été
coupé, utiliser une bride à vis de
1
1
/
2
po à 2 po (38 mm à 50 mm) (non
fournie).
5
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement du dispositif de
brise-siphon à l’entrée du broyeur à
déchets.
Option D : Sans broyeur de déchets – avec brise-
siphon
B
A
C
D
E
F
G
A. Bride à vis
B. Tuyau d’évacuation
en T
C. Siphon du circuit
d’évacuation
D. Tuyau d’évacuation
E. Raccord de tuyau en
caoutchouc
F. Bride pour gros tuyau de
vidange
G. Brise-siphon
A
1
1. Raccorder l’extrémité en caoutchouc
(A) du tuyau d’évacuation au dispositif
de brise-siphon et couper si
nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
2
2. Fixer le tuyau d’évacuation sur le
dispositif de brise-siphon à l’aide de la
grosse bride de tuyau d’évacuation
(fournie). À l’aide de pinces, serrer la
bride pour l’ouvrir et la mettre en
position. Si le tuyau d’évacuation a été
coupé, utiliser une bride à vis de
1
1
/
2
po à 2 po (38 mm à 50 mm) (non
fournie).
3
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement de la canalisation
d’égout en T au dispositif de brise-
siphon.
