COMPONENTS
Simp l e Cont rol Co ok & H o ld ▪ Se rvice Manua l ▪ MN -4 6 713 ▪ Re v 1 ▪ 1 2 /20
21

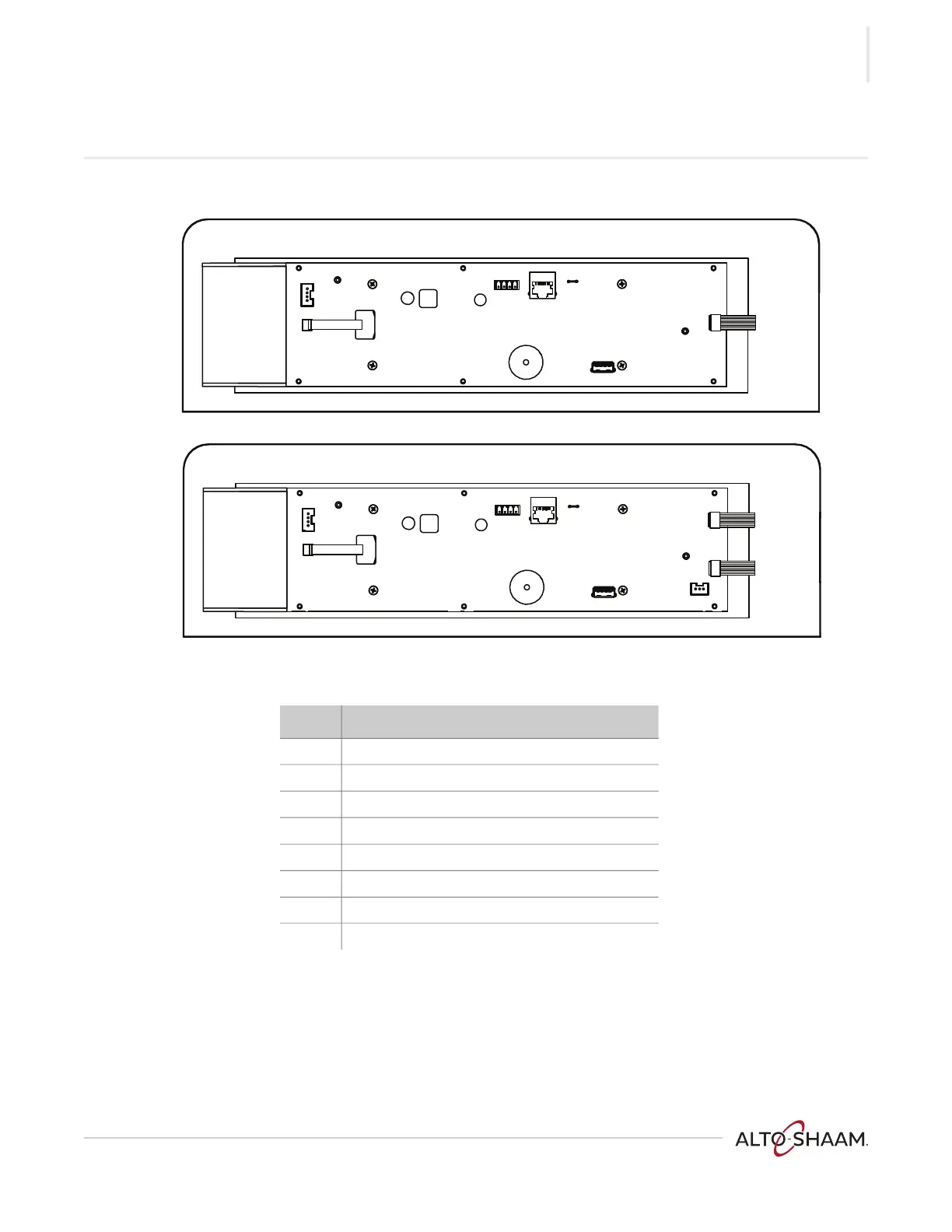

Control Panel
TH-PHD-011665
P5
J1
P1
P6
P4
A1
P2
– +
Interface Board (IB)
Single Chamber
P5
J2
P1
P6
P4
A1
P2
– +
Interface Board (IB)
Dual Chamber
J1
Ref. Description
A1 Alarm - buzzer
J1 Touch sensor - top oven
J2 Touch sensor - bottom oven
P1 RJ485 Modbus
P2 Encoder (dial)
P4 USB
P5 Chassis ground
P6 12VDC
