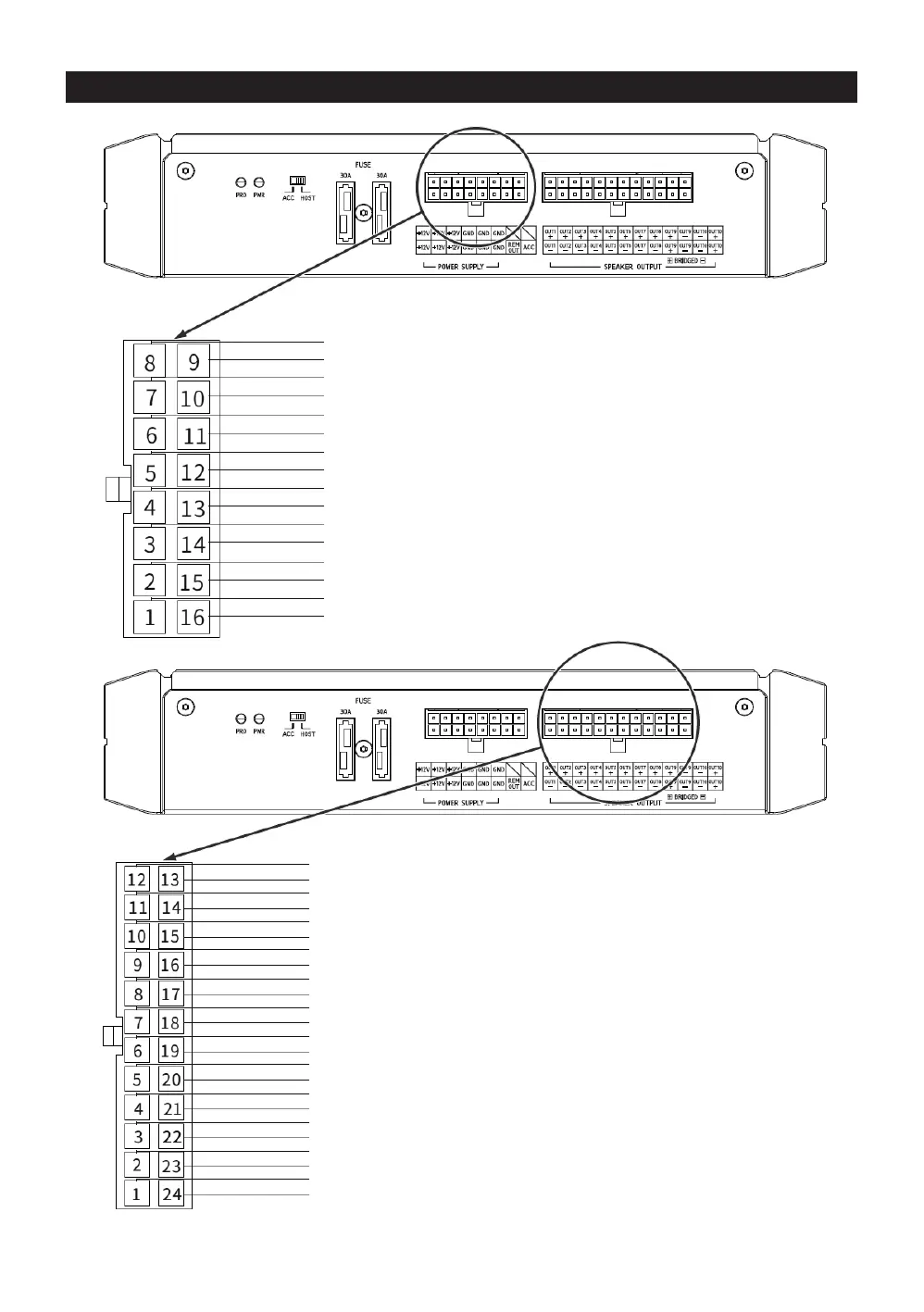

8 Amarillo 16 AWG ..................+12 V
9 Amarillo 16 AWG ..................+12 V
7 Amarillo 16 AWG ..................+12 V
10 Amarillo 16 AWG ..................+12 V
6 Amarillo 16 AWG ..................+12 V
11 Amarillo 16 AWG ..................+12 V
5 Negro 16 AWG.........................GND
12 Negro 16 AWG.........................GND
4 Negro 16 AWG.........................GND
13 Negro 16 AWG.........................GND
3 Negro 16 AWG.........................GND
14 Negro 16 AWG.........................GND
2 Azul/ Blanco 20 AWG .. REM OUT
15 NC
1 Rojo 20 AWG ............................. ACC
16 NC
12 Blanco/ Negro 20 AWG ...................... Canal de salida 1-
13 Blanco 20 AWG ..................................... Canal de salida 1+
11 Blanco/ Negro 20 AWG ...................... Canal de salida 2-
14 Blanco 20 AWG ..................................... Canal de salida 2+
10 Blanco/ Negro 20 AWG ...................... Canal de salida 3-
15 Blanco 20 AWG ..................................... Canal de salida 3+
9 Blanco/ Negro 20 AWG ...................... Canal de salida 4-
16 Blanco 20 AWG ..................................... Canal de salida 4+
8 Blanco/ Negro 20 AWG ...................... Canal de salida 5-
17 Blanco 20 AWG ..................................... Canal de salida 5+
7 Blanco/ Negro 16 AWG ...................... Canal de salida 6-
18 Blanco 16 AWG ..................................... Canal de salida 6+
6 Blanco/ Negro 16 AWG ...................... Canal de salida 7-
19 Blanco 16 AWG ..................................... Canal de salida 7+
5 Blanco/ Negro 16 AWG ...................... Canal de salida 8-
20 Blanco 16 AWG ..................................... Canal de salida 8+
4 Blanco/ Negro 16 AWG ...................... Canal de salida 9+
21 Blanco 16 AWG ..................................... Canal de salida 9+
3 Blanco/ Negro 16 AWG ...................... Canal de salida 9-
22 Blanco 16 AWG ..................................... Canal de salida 9+
2 Blanco/ Negro 16 AWG ...................... Canal de salida 10-
23 Blanco 16 AWG ..................................... Canal de salida 10-
1 Blanco/ Negro 16 AWG ...................... Canal de salida 10-
24 Blanco 16 AWG ..................................... Canal de salida 10-
16 AWG ≈ 1,31 mm²
20 AWG ≈ 0,518 mm²
22 AWG ≈ 0,326 mm²
Conexiones
10-ES
