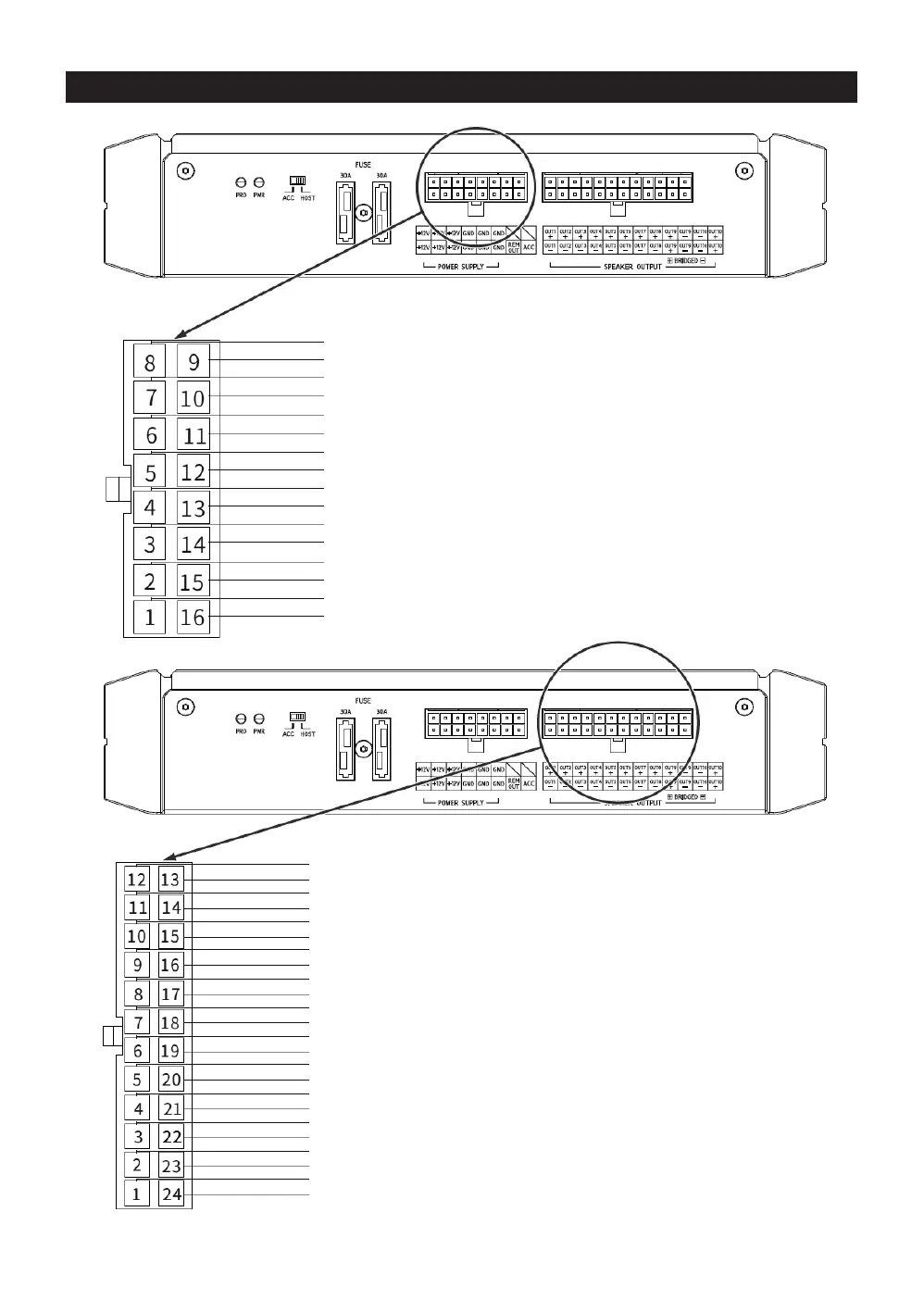

8 Jaune 16 AWG .......................+12 V
9 Jaune 16 AWG .......................+12 V
7 Jaune 16 AWG .......................+12 V
10 Jaune 16 AWG .......................+12 V
6 Jaune 16 AWG .......................+12 V
11 Jaune 16 AWG .......................+12 V
5 Noir 16 AWG ............................GND
12 Noir 16 AWG ............................GND
4 Noir 16 AWG ............................GND
13 Noir 16 AWG ............................GND
3 Noir 16 AWG ............................GND
14 Noir 16 AWG ............................GND
2 Bleu/ Blanc 20 AWG..... REM OUT
15 NC
1 Rouge 20 AWG ......................... ACC
16 NC
12 Blanc/ Noir 20 AWG ............................. Canal de sortie 1-
13 Blanc 20 AWG ........................................ Canal de sortie 1+
11 Blanc/ Noir 20 AWG ............................. Canal de sortie 2-
14 Blanc 20 AWG ........................................ Canal de sortie 2+
10 Blanc/ Noir 20 AWG ............................. Canal de sortie 3-
15 Blanc 20 AWG ........................................ Canal de sortie 3+
9 Blanc/ Noir 20 AWG ............................. Canal de sortie 4-
16 Blanc 20 AWG ........................................ Canal de sortie 4+
8 Blanc/ Noir 20 AWG ............................. Canal de sortie 5-
17 Blanc 20 AWG ........................................ Canal de sortie 5+
7 Blanc/ Noir 16 AWG ............................. Canal de sortie 6-
18 Blanc 16 AWG ........................................ Canal de sortie 6+
6 Blanc/ Noir 16 AWG ............................. Canal de sortie 7-
19 Blanc 16 AWG ........................................ Canal de sortie 7+
5 Blanc/ Noir 16 AWG ............................. Canal de sortie 8-
20 Blanc 16 AWG ........................................ Canal de sortie 8+
4 Blanc/ Noir 16 AWG ............................. Canal de sortie 9+
21 Blanc 16 AWG ........................................ Canal de sortie 9+
3 Blanc/ Noir 16 AWG ............................. Canal de sortie 9-
22 Blanc 16 AWG ........................................ Canal de sortie 9+
2 Blanc/ Noir 16 AWG ............................. Canal de sortie 10-
23 Blanc 16 AWG ........................................ Canal de sortie 10-
1 Blanc/ Noir 16 AWG ............................. Canal de sortie 10-
24 Blanc 16 AWG ........................................ Canal de sortie 10-
16 AWG ≈ 1,31 mm²
20 AWG ≈ 0,518 mm²
22 AWG ≈ 0,326 mm²
Connexions
10-FR
