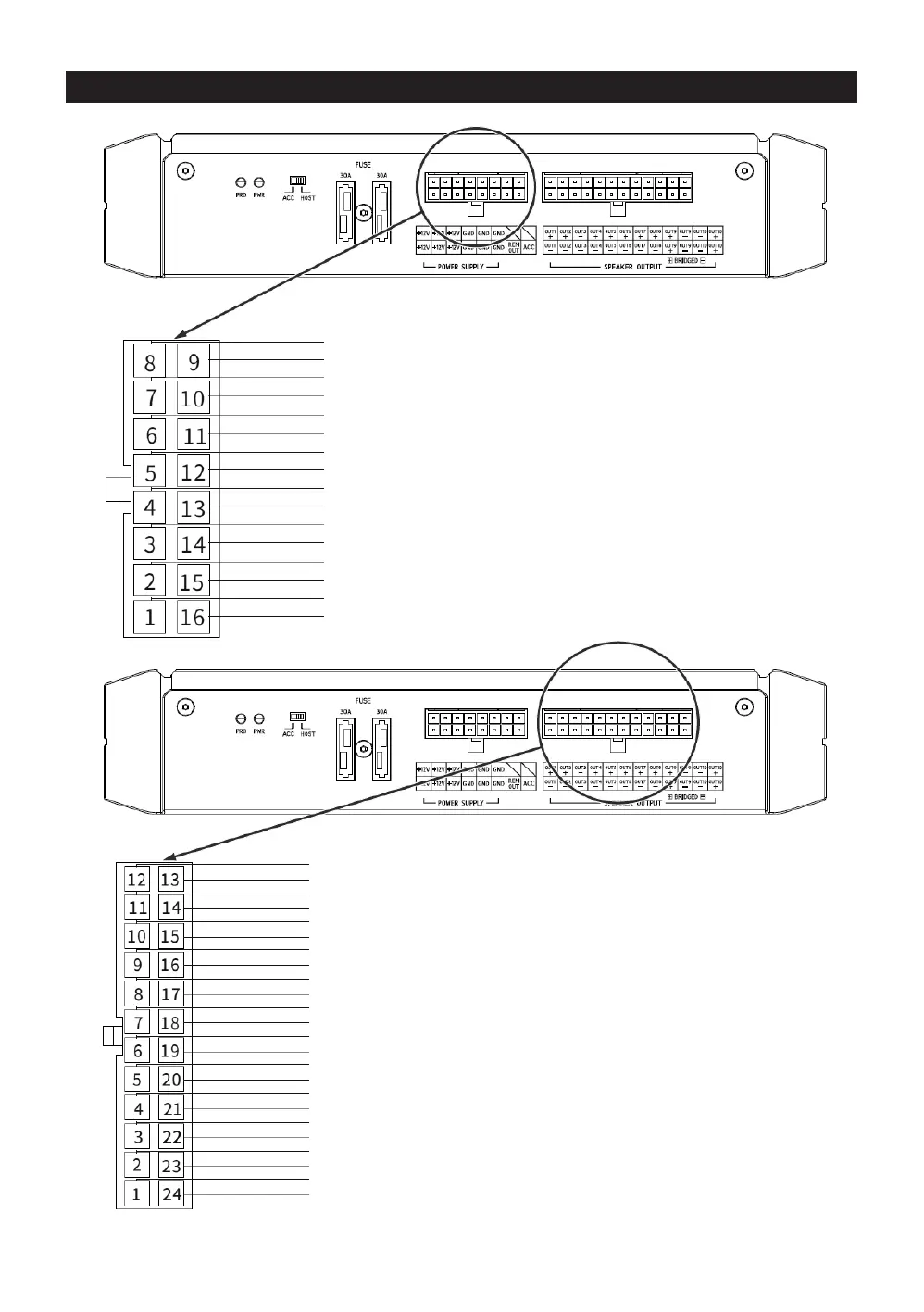

8 Gelb 16 AWG..........................+12 V
9 Gelb 16 AWG..........................+12 V
7 Gelb 16 AWG..........................+12 V
10 Gelb 16 AWG..........................+12 V
6 Gelb 16 AWG..........................+12 V
11 Gelb 16 AWG..........................+12 V
5 Schwarz 16 AWG ....................GND
12 Schwarz 16 AWG ....................GND
4 Schwarz 16 AWG ....................GND
13 Schwarz 16 AWG ....................GND
3 Schwarz 16 AWG ....................GND
14 Schwarz 16 AWG ....................GND
2 Blau/ Weiss 20 AWG .... REM OUT
15 NC
1 Rot 20 AWG ...............................ACC
16 NC
12 Weiss/ Schwarz 20 AWG .................... Ausgangskanal 1-
13 Weiss 20 AWG ........................................ Ausgangskanal 1+
11 Weiss/ Schwarz 20 AWG .................... Ausgangskanal 2-
14 Weiss 20 AWG ........................................ Ausgangskanal 2+
10 Weiss/ Schwarz 20 AWG .................... Ausgangskanal 3-
15 Weiss 20 AWG ........................................ Ausgangskanal 3+
9 Weiss/ Schwarz 20 AWG .................... Ausgangskanal 4-
16 Weiss 20 AWG ........................................ Ausgangskanal 4+
8 Weiss/ Schwarz 20 AWG .................... Ausgangskanal 5-
17 Weiss 20 AWG ........................................ Ausgangskanal 5+
7 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 6-
18 Weiss 16 AWG ........................................ Ausgangskanal 6+
6 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 7-
19 Weiss 16 AWG ........................................ Ausgangskanal 7+
5 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 8-
20 Weiss 16 AWG ........................................ Ausgangskanal 8+
4 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 9+
21 Weiss 16 AWG ........................................ Ausgangskanal 9+
3 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 9-
22 Weiss 16 AWG ........................................ Ausgangskanal 9+
2 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 10-
23 Weiss 16 AWG ........................................ Ausgangskanal 10-
1 Weiss/ Schwarz 16 AWG .................... Ausgangskanal 10-
24 Weiss 16 AWG ........................................ Ausgangskanal 10-
16 AWG ≈ 1,31 mm²
20 AWG ≈ 0,518 mm²
22 AWG ≈ 0,326 mm²
Anschlüsse
10-DE
