6. Αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης M.2 2230 από την τρίτη και την τέταρτη υποδοχή, κατά περίπτωση.
7. Αφαιρέστε τον μικρό ανεμιστήρα.
8. Αφαιρέστε την επάνω ψύκτρα.
9. Αφαιρέστε το κάλυμμα της πλακέτας εισόδου/εξόδου (I/O) της πίσω πλευράς.
10.Ακολουθήστε από το βήμα 1 έως το βήμα 20 τη διαδικασία που περιγράφεται στην ενότητα Αφαίρεση της πλακέτας συστήματος.
ΣΗΜΕΙΩΣΗ: Η πλακέτα συστήματος μπορεί να αφαιρεθεί και να τοποθετηθεί μαζί με την κάρτα ήχου και τη διάταξη
ψύκτρας. Αυτό απλοποιεί τη διαδικασία αφαίρεσης και εγκατάστασης και αποτρέπει τη διάσπαση του θερμικού δεσμού
μεταξύ της πλακέτας συστήματος και της ψύκτρας.
Πληροφορίες γι αυτήν την εργασία
Στις παρακάτω εικόνες υποδεικνύεται η θέση της πλακέτας εισόδου/εξόδου και παρέχεται μια οπτική αναπαράσταση της
διαδικασίας αφαίρεσης.

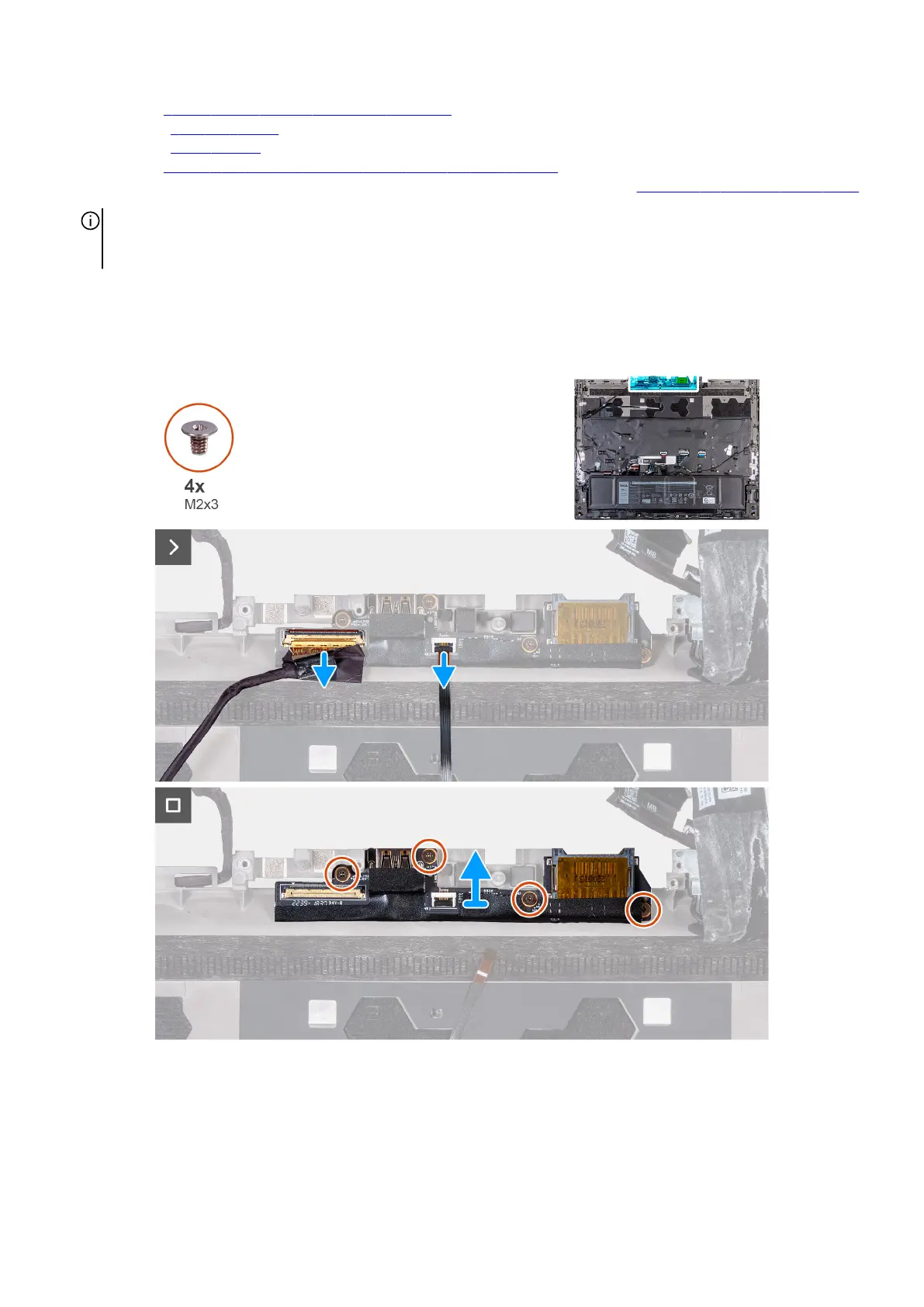

Αριθμός 48. Αφαίρεση της πλακέτας εισόδου/εξόδου
Βήματα
1. Ξεκολλήστε την ταινία που συγκρατεί το καλώδιο της πλακέτας εισόδου/εξόδου στην πλακέτα εισόδου/εξόδου.
2. Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας εισόδου/εξόδου από την υποδοχή του στην πλακέτα συστήματος.
3. Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο του κουμπιού λειτουργίας από την υποδοχή του στην πλακέτα εισόδου/εξόδου.
98 Αφαίρεση και εγκατάσταση μονάδων επιτόπιας αντικατάστασης (FRU)
