Προϋποθέσεις
Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης.
Πληροφορίες γι αυτήν την εργασία
Στις παρακάτω εικόνες υποδεικνύεται η θέση της θύρας του μετασχηματιστή και παρέχεται μια οπτική αναπαράσταση της
διαδικασίας εγκατάστασης.

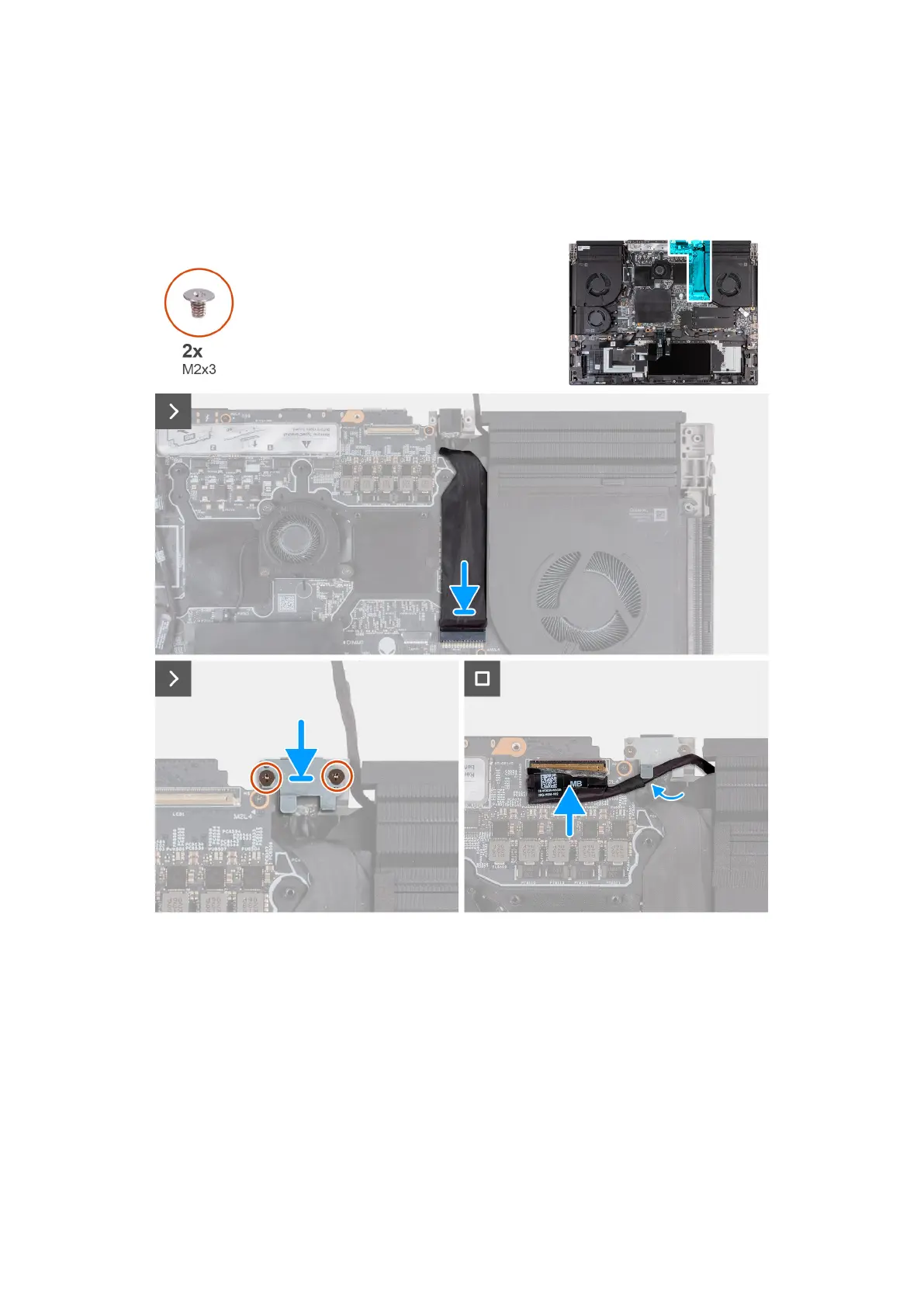

Αριθμός 36. Εγκατάσταση της θύρας του μετασχηματιστή
Βήματα
1. Περάστε συρτά τη θύρα μετασχηματιστή στην υποδοχή επάνω στη διάταξη στηρίγματος παλάμης και πληκτρολογίου και
κολλήστε το καλώδιο της θύρας μετασχηματιστή στην πλακέτα συστήματος.
2. Συνδέστε το καλώδιο της θύρας του μετασχηματιστή στην υποδοχή (DCIN1) της πλακέτας συστήματος.
3. Τοποθετήστε τη βάση στήριξης της θύρας του μετασχηματιστή στη θύρα του.
4. Ευθυγραμμίστε τις οπές για τις βίδες στη βάση στήριξης θύρας μετασχηματιστή με τις αντίστοιχες οπές στη διάταξη στηρίγματος
παλάμης και πληκτρολογίου.
5. Επανατοποθετήστε τις δύο βίδες (M2x3) που συγκρατούν τη βάση στήριξης της θύρας μετασχηματιστή στη διάταξη του
στηρίγματος παλάμης και του πληκτρολογίου.
6. Περάστε το καλώδιο της οθόνης από τους οδηγούς δρομολόγησης και μέσα από την υποδοχή επάνω στη διάταξη στηρίγματος
παλάμης και πληκτρολογίου.
72 Αφαίρεση και εγκατάσταση μονάδων επιτόπιας αντικατάστασης (FRU)
