About your monitor
USB Type-A downstream port

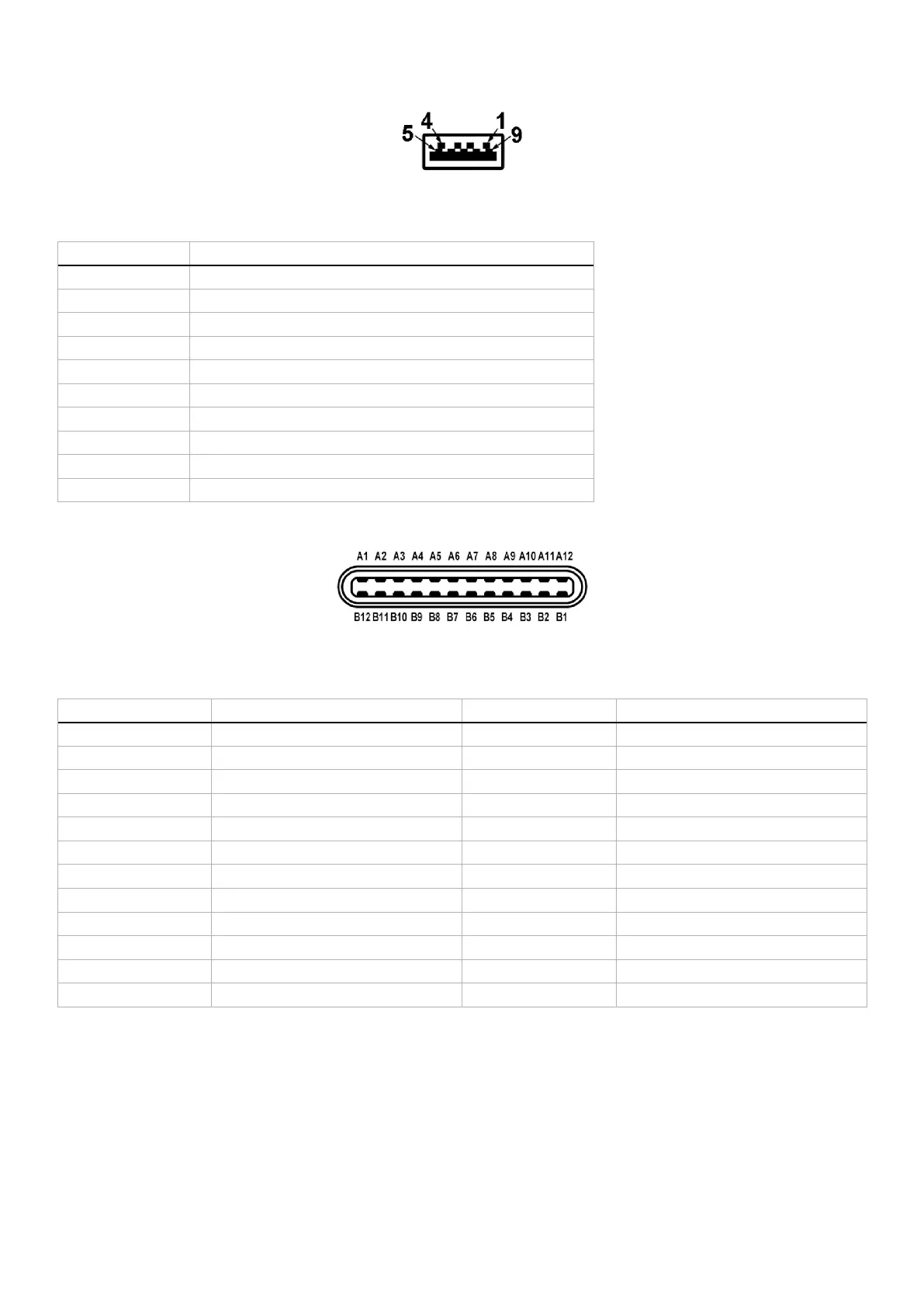

Figure 8. USB 5Gbps Type-A downstream port
Table 21. Pin assignments - USB Type-A downstream port.
Pin number Signal name
1 VBUS
2 D-
3 D+
4 GND
5 StdA_SSRX-
6 StdA_SSRX+
7 GND_DRAIN
8 StdA_SSTX-
9 StdA_SSTX+
Shell Shield
USB-C downstream connector
Figure 9. USB-C 5Gbps downstream port
Table 22. Pin assignments - USB-C downstream port.
Pin number Signal name Pin number Signal name
A1 GND B1 GND
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2-
A4 VBUS B4 VBUS
A5 CC1 B5 CC2
A6 D+ B6 D+
A7 D- B7 D-
A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS
A10 RX2- B10 RX1-
A11 RX2+ B11 RX1+
A12 GND B12 GND
