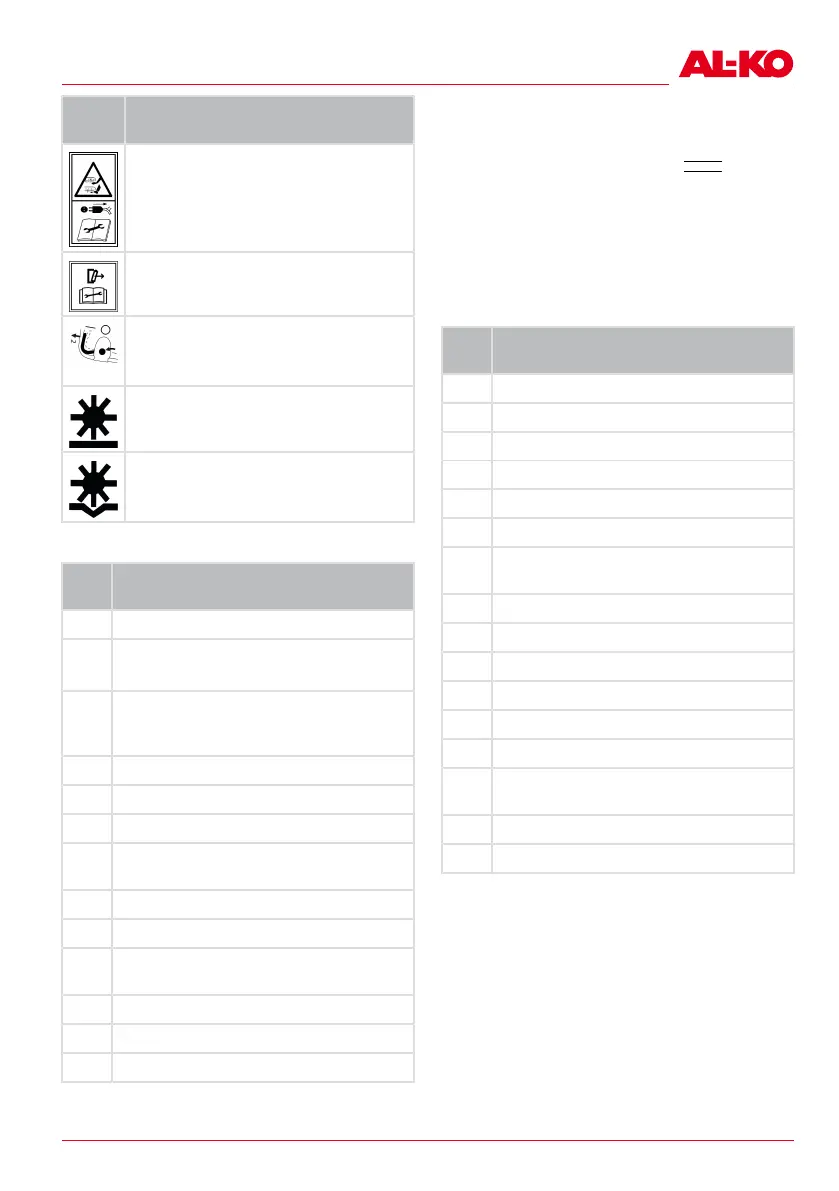

443683_a 293
Опис пристрою
Сим-
вол
Значення
Бережіть руки й ноги від різального
механізму! Не забувайте вимикати
пристрій від мережі електроживлен-
ня перед технічним обслуговуван-
ням, доглядом та очищенням!
Не актуально.
Необхідні дії для пуску двигуна
див. pозділ 6.6 "Запуск та зупинка
двигуна(16, 17)", сторінка300
Вертикуція на невеликій глибині
Вертикуція на великій глибині
2.5 Огляд виробу (01)
Но-
мер
компонента
1 Верхня частина рами, складається
2 32.4 E: Важіль перемикача двигуна
38.4 E: Запобіжна скоба
3 Вимикач двигуна з кнопкою ввімкнен-
ня і вбудованим мережевим штеке-
ром
4 Еластична муфта для кабелю
5 Кріпильні болти
6 Середня поперечина
7 Нижня частина рами, регулюється по
висоті
8 Відбивна заслінка
9 Диск регулювання робочої глибини
10 Різальний механізм із валом для вер-
тикуції або валом для аерації
11 Травозбірник
12 Вал для вертикуції
13 Вал для аерації*
* тільки для 38.4 E
Дата випуску
Дата випуску зазначена на типовій табличці
виробу. Дата випуску відповідає першим чоти-
рьом цифрам серійного номера
X Y ZZ - AAAAAA
.
■
X: Рік випуску
■
Y: Місяць випуску (A = січень)
■
ZZ: День випуску
2.6 Комплект постачання (02, 03)
Комплект постачання містить перелічені пози-
ції. Перевірити наявність всіх позицій:
Но-
мер
компонента
1 Верхня частина рами
2 Середня поперечина (2шт.)
3 Нижня частина рами
4 Вертикутер
5 Травозбірник
6 Еластична муфта для кабелю
7 Клема запобіжника еластичної муфти
для кабелю
8 Затискачі для кабелю (2 шт.)
9 Гайки-баранчики (4шт.)
10 Затискачі для кабелю на кабелі
11 Гайки (4шт.)
12 Ущільнювальні шайби (4 шт.)
13 Болти для частини рами (4 шт.)
14 Болти для нижньої частини рами
(2шт.)
15 Вал для вертикуції
16 Вал для аерації* | **
* тільки для 38.4 E
** Небезпека пошкодження пристрою. Зні-
міть вал для аерації перед увімкненням при-
ладу.
Доступні додаткові аксесуари:
■
вал для аерації 32см, арт. №: 114049 (ли-
ше для 32.4 E Basic Care)
