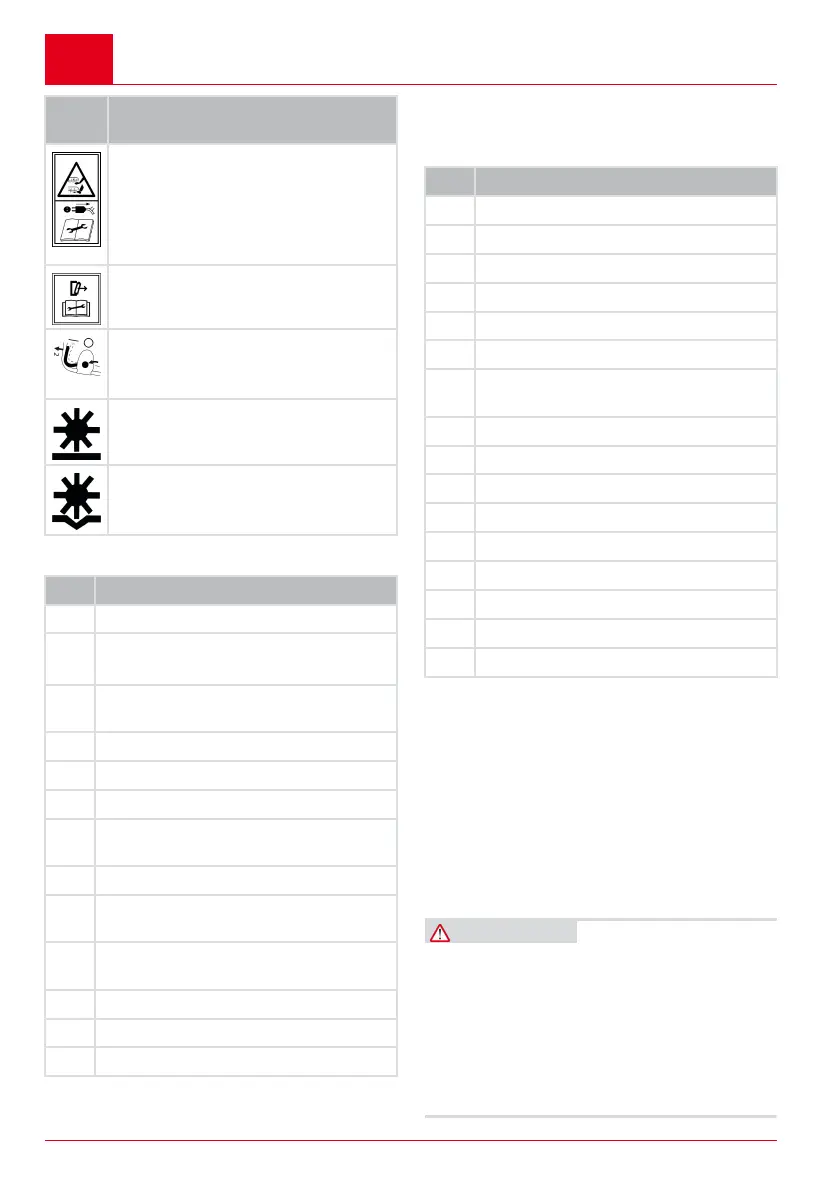

122 32.4 E Basic Care | 38.4 E Combi Care

Zasady bezpieczeństwa

Sym-

bol

Znaczenie

Nie zbliżać dłoni ani stóp do mechani-

zmu tnącego! Przed przystąpieniem

do prac związanych zkonserwacją,

utrzymaniem sprawności iczyszcze-

niem odłączyć urządzenie od sieci

elektrycznej!

Nieistotne.

Procedura uruchomienia silnika

patrz Rozdział 6.6 "Uruchamianie iza-

trzymywanie silnika(16, 17)", strona129

Wertykulowanie zmałą głębokością

Wertykulowanie zdużą głębokością

2.5 Widok ogólny produktu (01)

Nr Element

1 Górna belka prowadząca, składana

2 32.4 E: Dźwignia włączająca silnika

38.4 E: Pałąk bezpieczeństwa

3

Wyłącznik silnikowy zprzyciskiem bezpie-

czeństwa izintegrowaną wtyczką sieciową

4 Uchwyt kablowy odciążający

5 Śruby motylkowe

6 Środkowy trzonek

7 Dolna belka prowadząca, o regulowanej

wysokości

8 Klapa odbojowa

9 Pokrętło regulacyjne do ustawienia głę-

bokości roboczej

10 Mechanizm tnący zwałem wertykulują-

cym lubnapowietrzającym

11 Kosz na trawę

12 Wał wertykulujący

13 Wał napowietrzający*

* tylko do 38.4 E

2.6 Zakres dostawy (02, 03)

Zakres dostawy obejmuje niżej wymienione pozycje.

Należy sprawdzić, czy wszystkie pozycje są zawarte:

Nr Element

1 Górna belka prowadząca

2 Środkowy trzonek (×2)

3 Dolna belka prowadząca

4 Wertykulator

5 Kosz na trawę

6 Uchwyt kablowy odciążający

7 Zacisk bezpieczeństwa uchwytu kablo-

wego odciążającego

8 Zaciski kablowe (×2)

9 Nakrętki motylkowe (×4)

10 Zacisk kablowy na kablu

11 Nakrętki (×4)

12 Podkładki (×4)

13 Śruby do belki prowadzącej (×4)

14 Śruby do dolnej części rękojeści (×2)

15 Wał wertykulujący

16 Wał napowietrzający* | **

* tylko do 38.4 E

** Niebezpieczeństwo uszkodzenia urządzenia.

Wymontować wał napowietrzający przed włącze-

niem urządzenia.

Akcesoria dostępne opcjonalnie:

■

Wał napowietrzający 32cm, nr art.: 114049

(tylko do 32.4 E Basic Care)

3 ZASADY BEZPIECZEŃSTWA

3.1 Ogólne wskazówki bezpieczeństwa dla

maszyn elektrycznych

OSTRZEŻENIE! Przeczytać wskazówki

bezpieczeństwa, zalecenia, ilustracje i dane

techniczne, które są dołączone do tej maszy-

ny. Następstwem nieprzestrzegania poniższych

instrukcji może być porażenie prądem elektrycz-

nym, pożar i/lub poważne obrażenia ciała.

■

Wszystkie wskazówki dotyczące bezpie-

czeństwa i inne instrukcje należy przecho-

wywać w razie potrzeby skorzystania z

nich w przyszłości.
