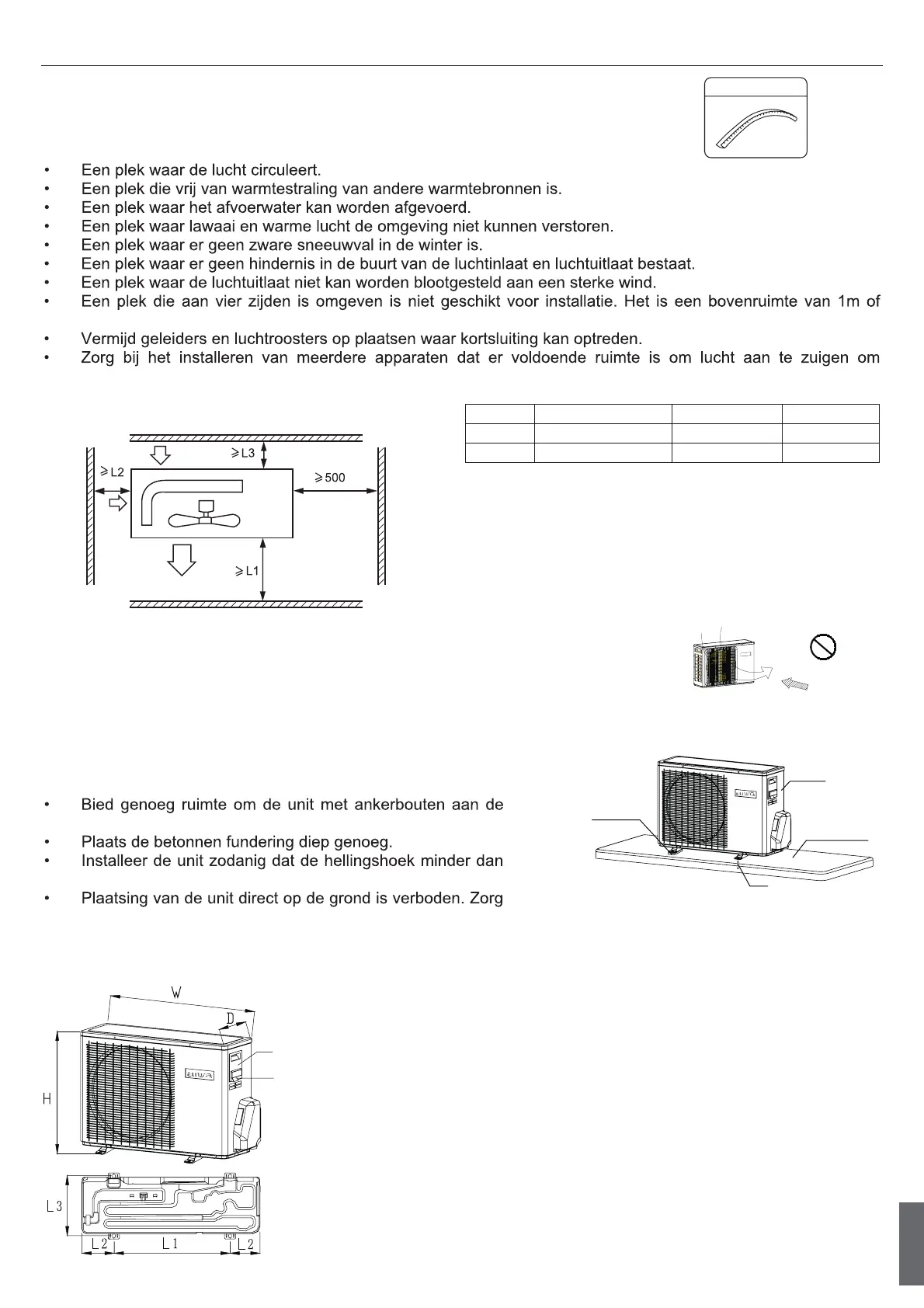

Montage Procedure
Installatie van de Buitenunit
1. Toebehoren
Kanten voor de bescherming van elektrische draden tegen de rand van openingen.
2. Selectie van de plaats van de installatie
Selecteer een installatie plek die aan de volgende voorwaarden voldoet en waarmee
de klant of gebruiker instemt.
meer nodig voor de unit.
zodoende kortsluiting te voorkomen.
Benodigde open ruimte rondom de unit
Afstand
L1 Open Open 500 mm
L2 300 mm 300 mm Open
L3 150 mm 300 mm 150 mm
T`qoelichting:
(1) Bevestig de onderdelen met schroeven.
(2) Vermijd dat sterke wind direct op de luchtuitlaat
blaast.
(3) Houd een meter afstand van de bovenkant van de
unit.
(4) Laat de omgeving van de unit niet blokkeren met
voorwerpen.
(5) Indien de buitenunit is
geïnstalleerd op een plek die
is blootgesteld aan de wind,
installeert u de unit zo dat het
uitlaatrooster NIET in de
windrichting
gericht is.
3. Installatie van de buitenunit
Installeer de unit op juiste wijze op de fundering afhankelijk van
de toestand van de plaats van de installatie, verwijzend naar de
volgende informatie:
betonnen fundering te bevestigen.
3 graden is.
ervoor dat er genoeg ruimte is in de buurt van het
afvoergat in de bodemplaat zodat het water vlot kan worden afgevoerd.
4. Installatie afmeting (Unit: mm)
20
Nederlands
Voedingsbedrading
Terminal
Voedingsbedrading
Distributie Gat
Stootrubber
De Unit
Betonnen
fundering
Ankerbout
NEE
Windrichting
Luchtuitlaat
Luchtinlaat
Luchtinlaat
Luchtinlaat
(Onderhoudsruimte)
Kanten
De waarden van de inbouwmaat worden weergegeven in tabel 3
