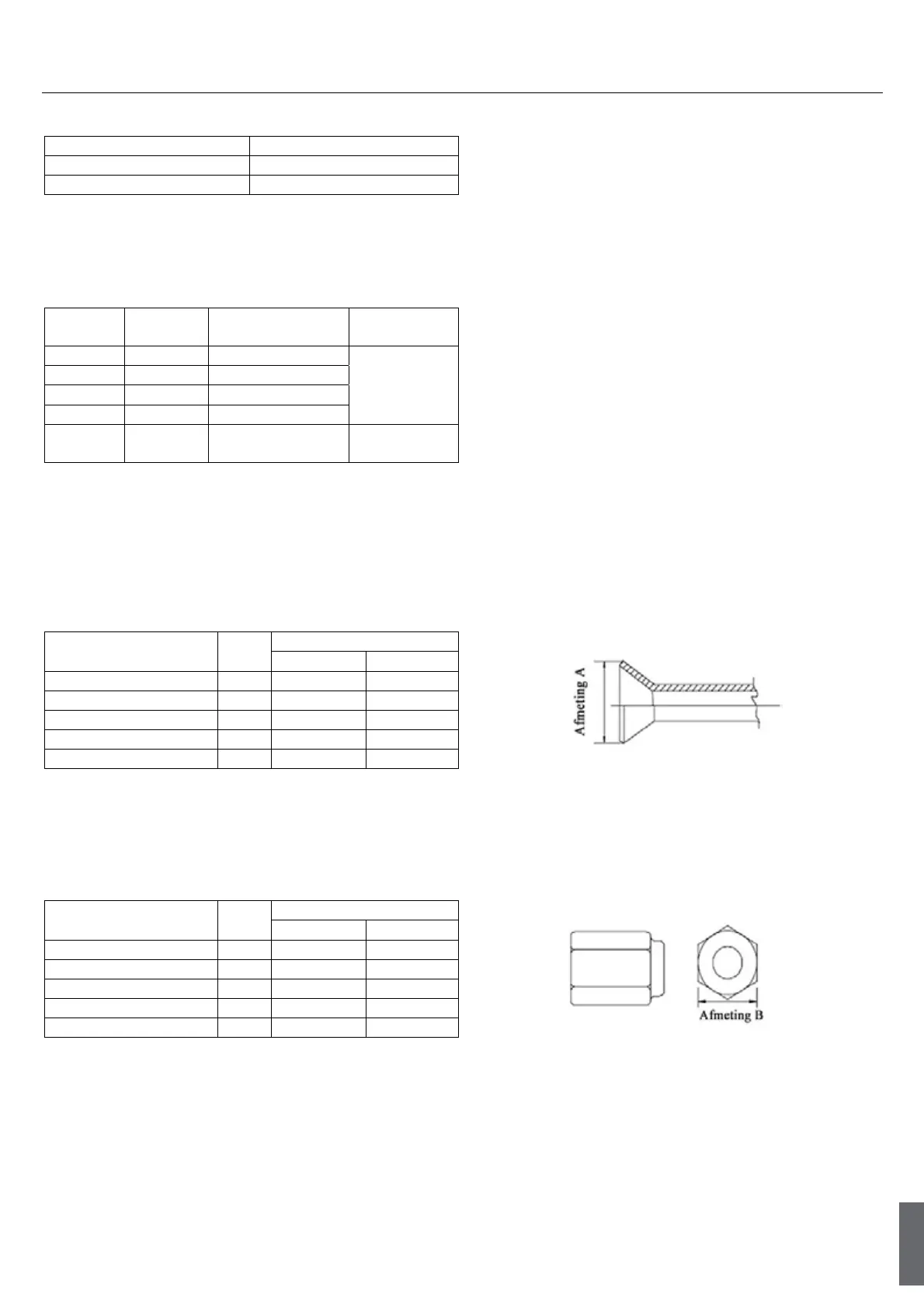

Lees vóór installatie
Leidingmateriaal
Soorten koperleiding (referentie)
Maximale bedrijfsdruk Geschikte Koelmiddelen
3.4MPa R22, R407C
4.3 MPa R32
• Gebruik leidingen die aan locale normen voldoen.
Leidingmateriaal/Wanddikte
Gebruik leidingen die gemaakt zijn van fosfor-gedesoxideerd koper.
Aangezien de bedrijfsdruk van units die R32 gebruiken hoger is
dan de bedrijfsdruk van units die R22 gebruiken
moeten leidingen gebruikt worden met minimaal een wanddikte zoals aangegeven in onderstaande tabel (leidingen
met een wanddikte van 0,7mm of minder mogen niet gebruikt worden).
Maat(mm)
Maat(inch) Wanddikte(mm) Type
V6.35 1/4" 0.8t
Type O-
leidingen
V9.52 3/8" 0.8t
V12.7 1/2" 0.8t
V15.88 5/8" 1.0t
V19.05 3/4" 1.0t
Type 1/2H- of
H- leidingen
• Alhoewel het bij conventionele soorten koelmiddelen mogelijk was om Type O-leidingen te gebruiken met een
maat tot V19.05(3/4") gebruik voor units met R32 leidingen van
het type 1/2H. (Type O-leidingen mogen
gebruikt worden als de leidingmaat V19.05 is en de wanddikte 1.2t).
• In de onderstaande tabel staan de Japanse normen. Gebruik deze tabel als een referentie om leidingen te
selecteren die aan de lokale normen voldoen.
Flare Bewerking (enkel Type O en OL)
De Flare bewerkingsmaten voor units die R32 gebruiken zijn groter dan de bewerkingsmaten voor units die R22
gebruiken om de luchtdichtheid te vergroten.
Flare Bewerkingsmaten (mm)
Externe afmeting van
leidingen
Maat
Afmeting A
R32 R22
V6.35 1/4" 9.1 9.0
V9.52 3/8" 13.2 13.0
V12.7 1/2" 16.6 16.2
V15.88 5/8" 19.7 19.4
V19.05 3/4" 24.0 23.3
Indien een gereedschap van het koppelingstype wordt gebruikt om de Flare te maken voor units die R32 gebruiken,
maak dan het overstekende deel van de leidingen
tussen 1,0 tot 1,5mm. Het is nuttig een manometer te gebruiken
voor de koperleiding voor het afstellen van de lengte van het overstekend deel is nuttig.
Flare moer
Gebruik Type-2 Flare moeren in plaats van Type-1 moeren om de sterkte te vergroten. De afmetingen van
sommige Flare moeren zijn ook veranderd.
Flare moer afmetingen (mm)
Externe afmeting van
leidingen
Maat
Afmeting B
R32(Type2) R22(Type1)
V6.35 1/4" 17.0 17.0
V9.52 3/8" 22.0 22.0
V12.7 1/2" 26.0 24.0
V15.88 5/8" 29. 27.0
V19.05 3/4" 36.0 36.0
• In de onderstaande tabel staan de Japanse normen. Gebruik deze tabel als een referentie om leidingen te
selecteren die aan de lokale normen voldoen.
18
Nederlands
