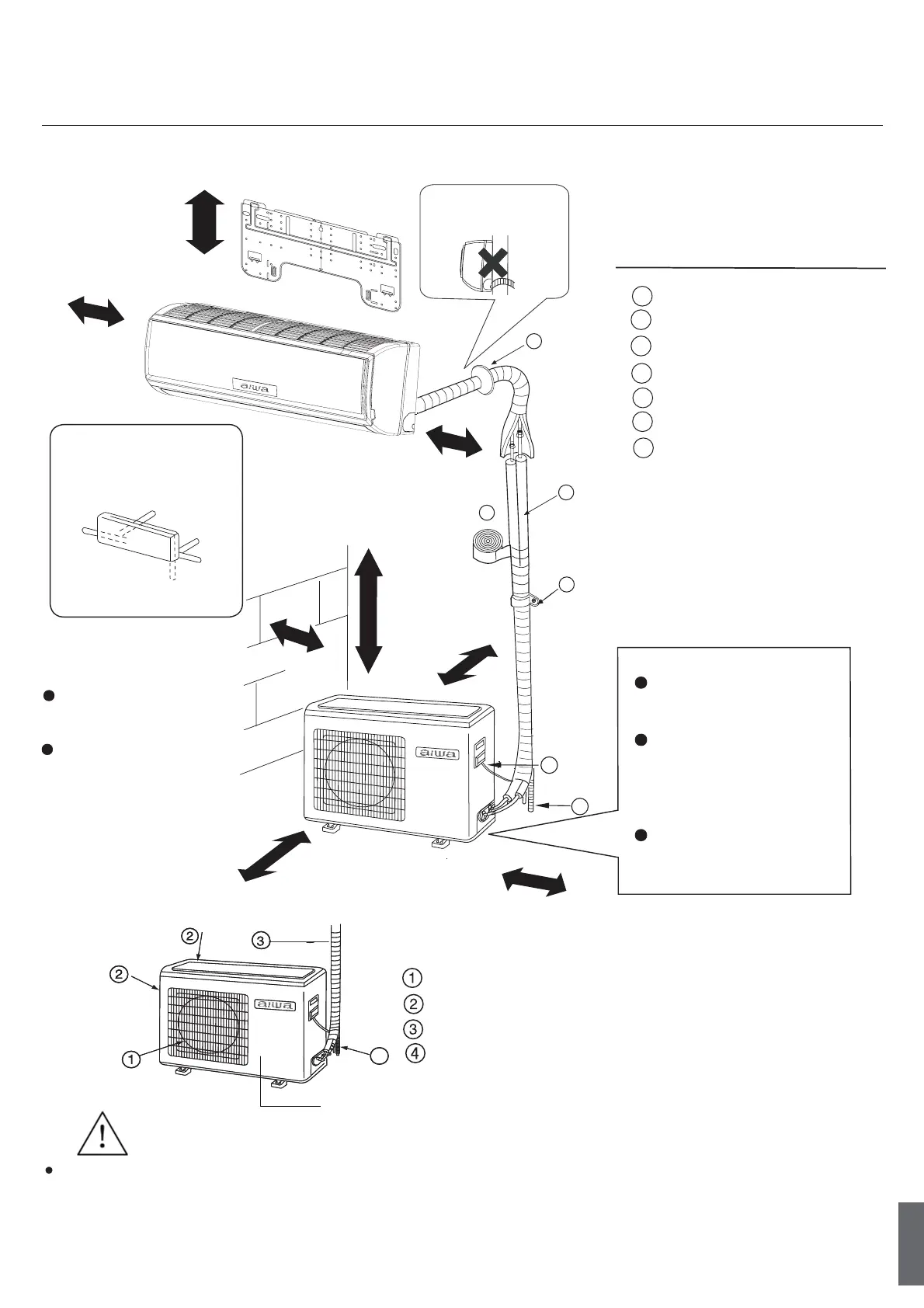

Binnen/Buiten Unit Installatietekeningen
Zorg er bij gebruik van de linker afvoerleiding voor dat het gat is doorgebroken.
De hierboven getoonde afbeeldingen van de binneunit en buitenunit zijn voorbeelden. Het gekochte product
kan hiervan afwijken.
12
Nederlands
F
A
C
E
D
Optionele onderdelen voor de leidingen
Niet klevende band
Kleefband
Zadel (L.S) met schroeven
Elektrische verbindingskabel
voor binnen- en buitenunit
Afvoerslang
Thermisch isolatiemateriaal
Afdichting voor het leidinggat
Bevestiging van de buitenunit
Bevestig de unit stevig en
horizontaal aan beton of blokken
met bouten (10mm) en moeren.
Gebruik bij het bevestigen van de
unit aan de wand of het dak een
ondersteuning die met nagels of
draden wordt vastgemaakt met
het oog op aardbevingen en
sterke wind.
Als het huis onderhevig is
aantrillingen breng dan een
rilbestendige mat aan bij de unit.
De tekens van A tot G
in de afdeling zijn de
onderdelennummers
De afstand tussen de
binnenunit en de vloer
moet meer dan 2m zijn.
A
F
C
E
D
G
B
Ordening van
leidingsrichtingen
Achter links
Links
Achter
rechts
Rechts
Beneden
G
Besteed aandacht aan het
opstijgen van de
afvoerslang
Luchtuitlaat
Luchtinlaat
VERBDINGINGSLEIDINGEN EN ELEKTRONISCHE BEDRADING
AFVOERSLANG
4
Compressor (Binnen de unit)
Meer dan 15cm
Meer dan 10cm
Meer dan 20cm
Meer dan 30cm
Meer dan 20cm
Meer dan 60cm
Meer dan25cm
Meer dan 10cm
De modellen nemen HFC koelmiddel R32 aan.
Voor installatie van de buitenunits, zie de installatiehandleiding die bij de units geleverd wordt (de afbeelding toont
een binnenunit die aan de muur gemonteerd wordt).
