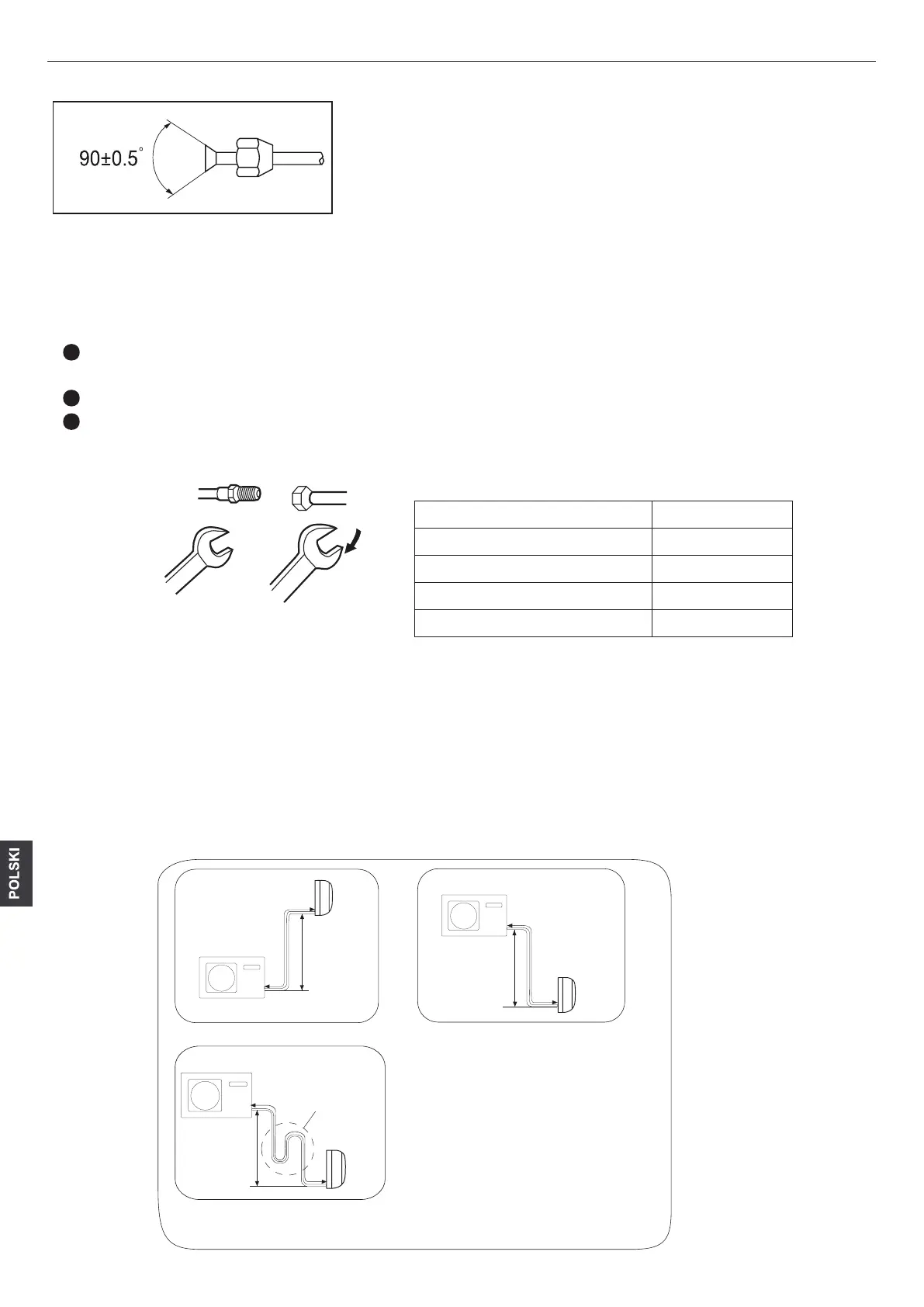

Procedura montażu
1. Wymiary rurociągu
Należy zainstalować usunięte nakrętki rozszerzające, a następnie rozszerzyć rury.
Połączenie rurociągu
2. Połączenie rur
Aby wygiąć rurę, należy nadać jej jak największą okrągłość, tak aby jej
nie złamać. Promień gięcia powinien wynosić co najmniej 30 do 40 mm.
Podłączenie rur gazowych w pierwszej kolejności ułatwia pracę.
Podłączona rura przeznaczona jest do R32.
Mocowanie siłowe bez dokładnego wyśrodkowania
może uszkodzić gwinty i spowodować wyciek gazu.
Średnica rury (ø) Moment dokręcenia
Stan ciekły 6,35 mm (1/4”)
Stan ciekły/gazowy 9,52 mm (3/8”)
Stan gazowy 12,7 mm (1/2”)
Stan gazowy 15,88 mm (5/8”)
Połowa
połączenia
Nakrętka
redukcyjna
Klucz
do nakrętek
Klucz
dynamometryczny
Należy uważać, aby zanieczyszczenia, takie jak piasek lub woda, nie dostały się do rury.
UWAGA
Standardowa długość rury to C [m]. Jeżeli przekracza ona D [m], będzie miało to wpływ na działanie
urządze-nia. Jeżeli rura musi zostać wydłużona, należy uzupełnić czynnik chłodniczy zgodnie z E g/m.
Uzupełniania czynnika chłodniczego musi dokonać wykwalifikowany personel. Przed dodaniem
dodatkowego czynnika chłodniczego należy usunąć powietrze z rur transportujących czynnik chłodniczy i
urządzenia wewnętrznego przy pomocy pompy próżniowej, a następnie można było dodać dodatkowy
czynnik chłodniczy.
Urządzenie
zewnętrzne
B
Urządzenie
wewnętrzne
B
A
Urządzenie
wewnętrzne
A
Urządzenie
zewnętrzne
Maks. wysokość: A maks.
Jeżeli wysokość A jest większa
niż 5 m, należy zainstalować
kolektor oleju co 5~7.
Maks. długość: B maks.
Min. długość: B min
Jeżeli długość rury B jest większa
niż D, czynnik chłodniczy powinien
zostać uzupełniony zgodnie z E g/m.
Urządzenie
zewnętrzne
Kolektor oleju
Urządzenie
wewnętrzne
A
*Amaks, Bmaks, Bmin, C, D wyrażone
w metrach , E w gramach/metr
Wartości przedstawiono w tabeli 5
18~20N.m
30~35N.m
35~45N.m
45~55N.m
Wartości rozmiaru orurowania przedstawiono w tabeli 4
