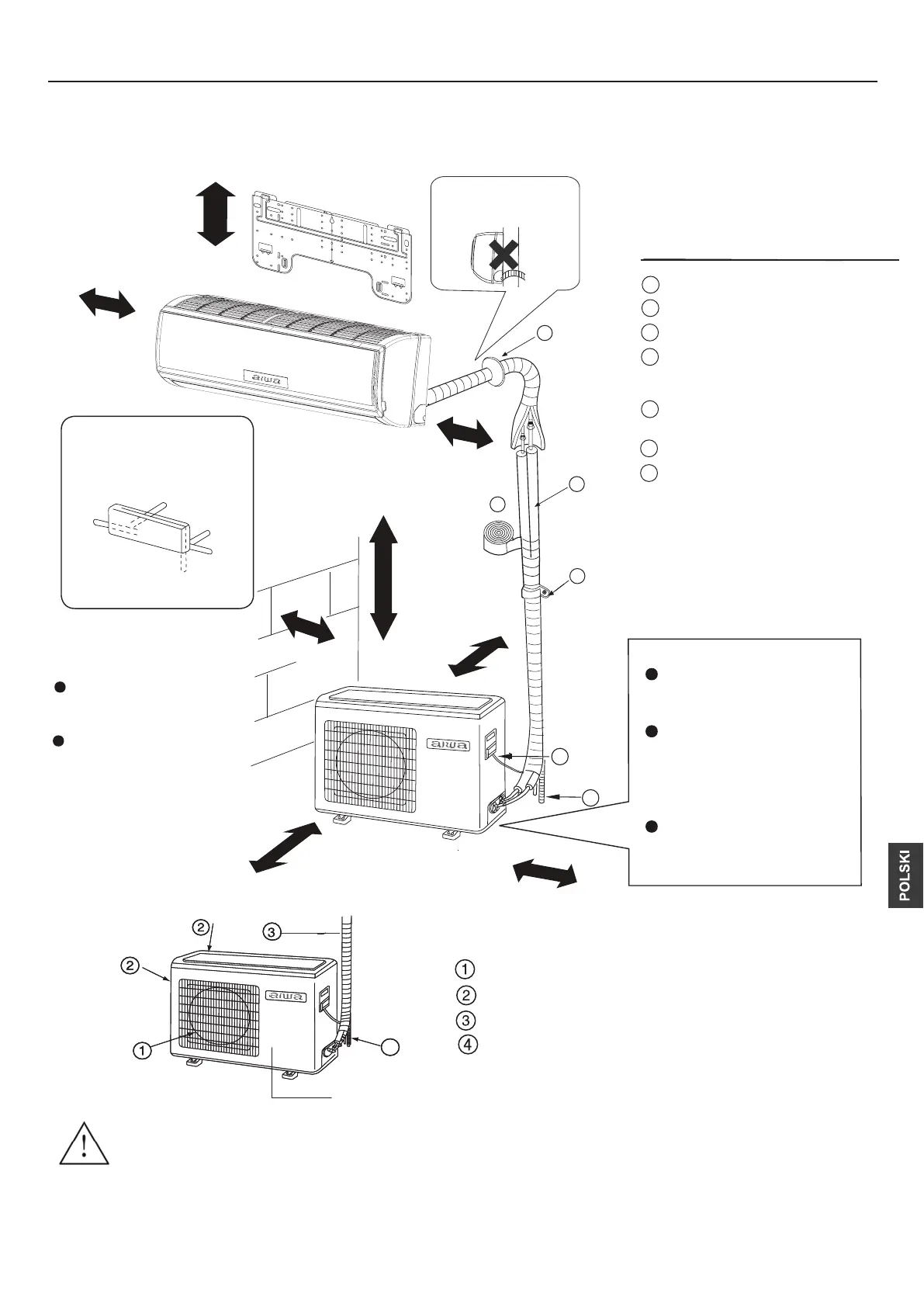

Rysunki montażowe urządzenia wewnętrznego/zewnętrznego
Model ten zawiera czynnik chłodniczy HFC R32.
Aby zamontować urządzenie wewnętrzne, należy odnieść się do instrukcji montażu załączonej do tego urządzenia.
(Schemat przedstawia urządzenie wewnętrzne przymocowane do ściany).
ponad 15 cm
Należy zwrócić uwagę
na unoszenie się prze-
wodu odpływowego.
Kierunki ustawienia
rurociągu
ponad
10 cm
ponad 10 cm
Kompresor (wewnątrz urządzenia)
Dodatkowe części do rurociągu
A Taśma nieklejąca
B Taśma klejąca
C Kształtka siodłowa (L.S) ze śrubami
D Przewody elektryczne łączące
jednostkę wewnętrzną i
zewnętrzną
E Przewód odprowadzający
skropliny
F Materiał izolacyjny
G Osłona na otwór rury
ponad
20 cm
ponad
30 cm
W lewo
Do tyłu w lewo
Do tyłu
w prawo
W prawo
Poniżej
Oznaczenia od A do G
na rysunku to numery
części.
Odległość między
urządzeniem
wewnętrznym
a podłogą powinna
wynosić ponad 2 m.
WYLOT POWIETRZA
WLOT POWIETRZA
RUROCIĄG ŁĄCZĄCY I PRZEWODY ELEKTRYCZNE
WĄŻ ODPROWADZAJĄCY SKROPLINY
ponad 60 cm
ponad 25 cm
ponad 20 cm Montaż urządzenia zewnętrznego
Umocować urządzenie w pozycji
poziomej na solidnej ścianie
np. betonowej za pomocą śrub
(10 mm) i nakrętek.
Podczas montażu urządzenia
na powierzchni ściany lub na
dachu należy pewnie umocować
wspornik, mając na uwadze
występowanie trzęsienia ziemi
lub silnego wiatru.
Jeżeli dom jest narażony na
drgania, urządzenie należy
przymocować, używając maty
przeciwdrganiowej.
W przypadku zastosowania lewostronnej rury odprowadzającej skropliny należy upewnić się,
że otwór został przebity i nie jest zablokowany.
Powyższe rysunki urządzenia wewnętrznego i zewnętrznego służą jedynie do celów orientacyjnych.
Należy odnieść się do faktycznie zakupionego produktu.
