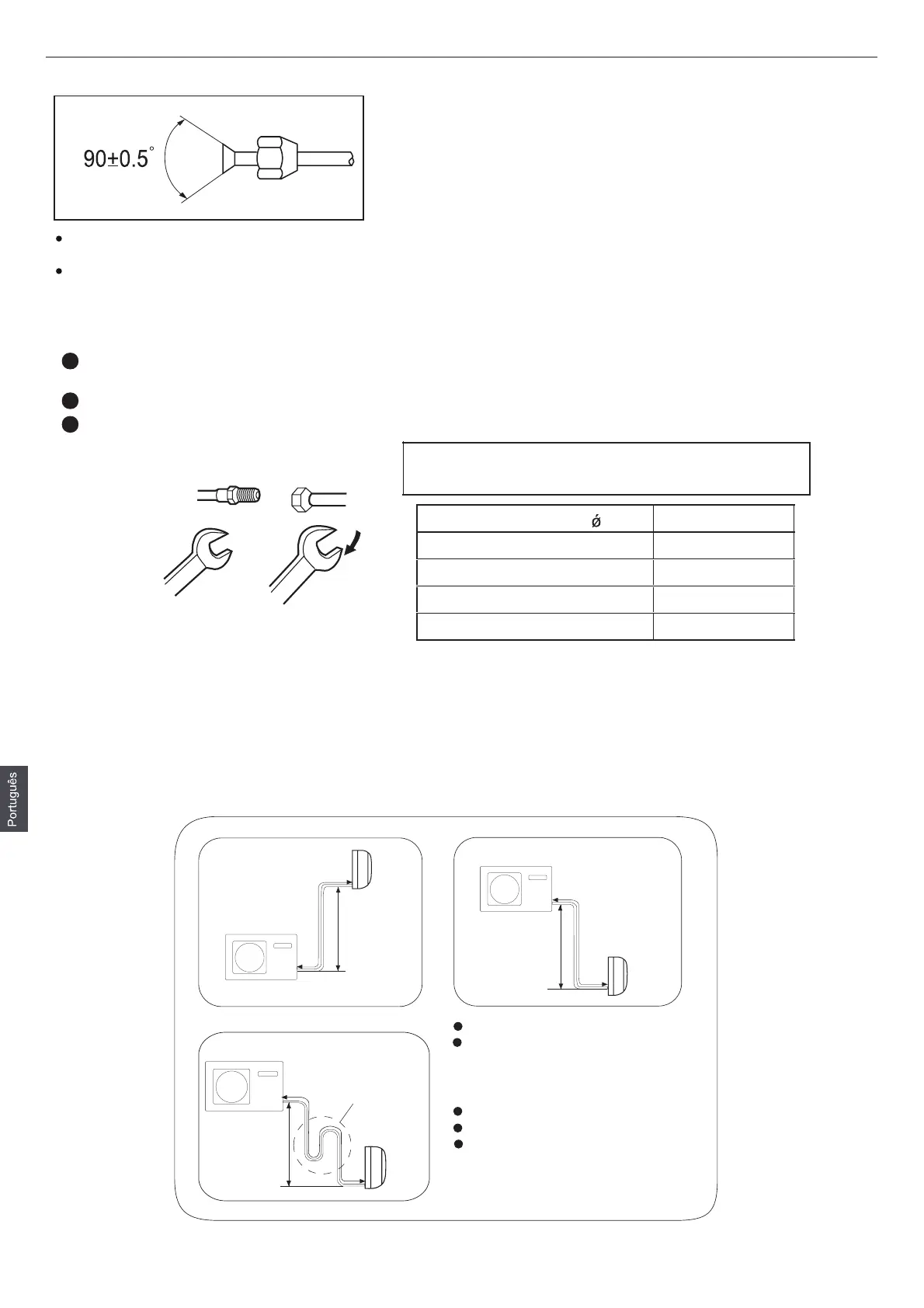

2. Ligação dos tubos
Para dobrar os tubos, faça com que a curva seja a mais longa possível para não quebrar o tubo.
O raio de curvatura deve ser 30 a 40mm ou mais longo.
Ligar o tubo de gás primeiro facilita o trabalho.
O tubo de ligação é específico para o R32.
Meia união
Porca de
alargamento
Fixar com força sem cuidado com aplicar centrado
pode danificar os fios e causar fuga de gás
Diâmetro do tubo Binário de aperto
Certifique-se de que não entram no tubo objetos estranhos como grãos de areia, água, etc.
CAUÇÃO
O comprimento padrão do tubo é de C m. Se for mais de D m, o funcionamento da unidade pode ser afetado.
Se o tubo tiver de ser alargado, o refrigerante pode ser carregado de acordo com E g/m. Mas a carga do
refrigerante deve ser feita por um engenheiro técnico profissional. Antes de adicionar refrigerante extra, retire
ar dos tubos de refrigerante e da unidade interior usando uma bomba de vácuo, depois carregue
refrigerante extra.
Lateral líquido
Lateral gás/líquido
Lateral gás
( )
6.35mm(1/4")
9.52mm(3/8")
12.7mm(1/2")
Chave de fendas
Chave de torque
Lateral gás
15.88mm(5/8")
Procedimento de instalação
Ligações da canalização
1. Tamanho da canalização
Instale as porcas de alongamento dos tubos que vão ser alongados depois sele os tubos.
21
Unidade exterior
B
Unidade interior
B
A
Unidade interior
A
Unidade exterior
Elevação Max: Amax
No caso de a elevação de A
ser mais de 5m, um coletor de
óleo deve ser instalado de
5~7m.
Comprimento Max: Bmax
Comprimento Min: Bmin
No caso do comprimento do B
ser mais de Dm, o refrigerante
deve ser carregado de acordo
com E g/m.
Unidade exterior
Coletor de
óleo
B
Unidade interior
A
Os valores são mostrados na tabela 5
18~20N.m
30~35N.m
35~45N.m
45~55N.m
Os valores do tamanho da tubulação são mostrados na tabela 4.
