• Requisitos de segurança elétrica
Observações:
1. Quando a ligar os cabos elétricos, deve prestar atenção e fazer prevenção às condições do ambiente
(temperatura ambiente, luz direta do sol, chuva e etc.).
2. Cabo de alimentação, cabo de ligação utilizados devem ser cabos de núcleo de cobre conforme os requisitos
das normas locais.
3. Unidade interior e unidade exterior devem ser ligadas à terra em forma confiável.
4. Devem-se ligar os cabos da unidade exterior em primerio, e os cabos da unidade interior em segundo.
Alimentação de ar condicionado só pode ser feita depois de termino de ligação de cabos e tubos de ar
condicionado.
5. Utilize circuito derivado especial equipado com disjuntor diferencial.
• Qualificação de operador de montagem
Os operadores devem obter a qualificação necessária de acordo como as leis e regulamentos do país local.
• Montagem de unidade interior
1. Fixação em parede e disposição de tubos
O cabo pode passar por o lado direito ou lado esquerdo de ar condicionado, caso o conector de evaporador da
unidade interior e o conector redutor de ligação não possa ser estendidos para exterior, liga o cabo de ligação e o
conector de evaporador da unidade interior pelo conector redutor.
2. Disposição de tubos
Disposição de tubo de conexão, mangueira de drenagem, cabo de ligação, a mangueira de drenagem deve ser
colocada na parte inferior, e o cabo de ligação deve ser colocado na parte superior, o cabo de alimentação e o cabo
de ligação não podem se entrelaçam, a mangueira de drenagem (especialmente as partes no interior de quarto e de
unidade) deve ser envolvida por material de isolamento térmico.
3. Enchimento com nitrogênio e verificação de vazamento por pressão
Após a ligação (soldagem) de evaporador e tubo de conexão, encha nitrogênio pelo menos 4,0 MPa no
evaporador e tubos associados por garrafa de nitrogênio e vávula redutora de pressão, feche vávula de garrafa de
nitrogênio e verifique o vazamento por água de sabão ou líquido de verificação de vazamento, espere por 5
minutos por pressão mantida e observe se tiver abaixamento de pressão, caso tiver significa existe vazamento.
Neste caso repare o ponto de vazamento e repeta o processo de verificação de vazamento por enchimento de
nitrogênio e observação de pressão.
Depois de enchimento com nitrogênio no evaporador e tubos associados e verificação de vazamento por
pressão, ligue evaporador e tubos associados com vávula de corte de duas vias e vávula de corte de três vias da
unidade exterior e aperte a tampão de cobre da tubulação e, em seguida, encha nitrogênio pelo menos 4,0 MPa na
b
oca de acesso da vávula de corte de três vias, feche vávula de garrafa de nitrogênio e verifique o vazamento por
água de sabão ou líquido de verificação de vazamento, espere por 5 minutos por pressão mantida e observe se
tiver abaixamento de pressão, caso tiver significa existe vazamento. Neste caso repare o ponto de vazamento e
repeta o processo de verificação de vazamento por enchimento de nitrogênio e observação de pressão.
O processo mencionado acima pode ser substituido pelo processo seguinte: Após a ligação de evaporador e
tubulação, assim como a ligação da vávula de corte de duas vias e vávula de corte de três vias da unidade exterior,
ligue a boca de acesso da unidade exterior com a garrfa de nitrogênio e o manômetro de pressão, encha nitrogênio
pelo menos 4,0 MPa, espere por 5 minutos por pressão mantida, verifique se existe ponto de vazamento na junção
ou junção soldada da unidade interior e na junção de tubos associados de vávula de corte de duas vias e vávula de
corte de três vias. Durante montagem, deve assegurar que todas as juntas tem condição de verificação de
vazamento.
Após dos processos mencionados acima (enchimento com nitrogênio e verificação de vazamento por
pressão), prossiga para o próxima etapa: Sucção e evacuação de ar por bomba de vácuo.
• Montagem de unidade exterior
1. Montagem, fixação e ligação
Observações:

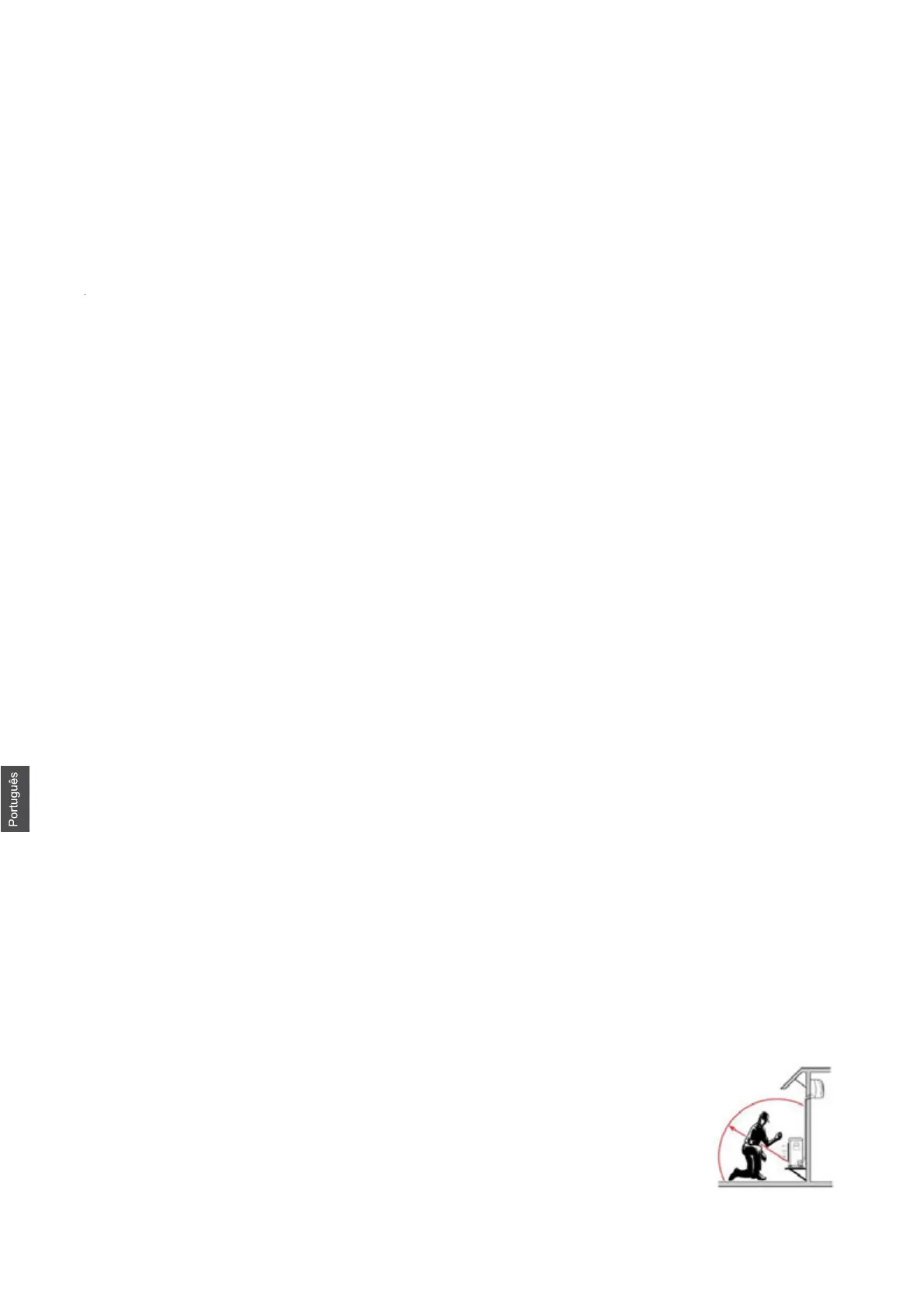

a) Dentro da área de 3 m de raio em torno de posição de montagem deve estar livre de fonte de ignição.
b) O detector de vazamento de refrigerante deve ser colocado num posição relativa baixa do exterior e fica no
estado aberto.
5
