Instalação da unidade interna
(17mm,22mm,26mm)
Fonte energética
Seleção do local de instalação
10cm
15cm
10cm
Arrangement of piping
directions
A distância entre a unidade interna e o piso deve ser mais do que 2m.
A imagem acima funciona apenas como referência, podendo o seu produto ter algumas diferenças.
No caso de usar o tubo de drenagem do lado esquerdo, assegure que o furo seja atravessado.
Ferramentas necessárias para
instalação
Chave de fenda
Alicate
Serrote
Broca
Chave de bocas (17,19 e 26mm)
Detetor de fugas de gás ou
solução de água e sabão
Chave de torque
Corta tubos
Torno para tubos
Faca
Fita métrica
Escareador
Local robusto, sem vibração e em que a unidade possa
ficar bem suportada.
Local não afetado por calor ou vapor das proximidades, onde
a saída e a entrada de ar da unidade não são perturbadas
Local onde possa drenar facilmente e onde tubos podem ser
conectados para a unidade exterior.
Local onde o ar fresco pode ser distribuído livremente pelo quarto.
Local com muito espaço e próximo de uma tomada elétrica.
Local onde o aparelho fique a mais de 1 metro de televisões,
rádios, aparelhos sem-fios e lâmpadas fluorescentes.
No caso de fixar o comando a uma parede, coloque a unidade
interior num local onde possa receber sinais mesmo na
presença de lâmpadas fluorescentes.
Antes de ligar a unidade à energia, verifique obrigatoriamente a
voltagem
O fornecimento de energia é o mesmo que está nas especificações de
produto.
Instale um circuito dedicado de energia.
Deve haver uma tomada energética na distância alcançável pelo
cabo de alimentação. Não deve estender o cabo cortando-o.

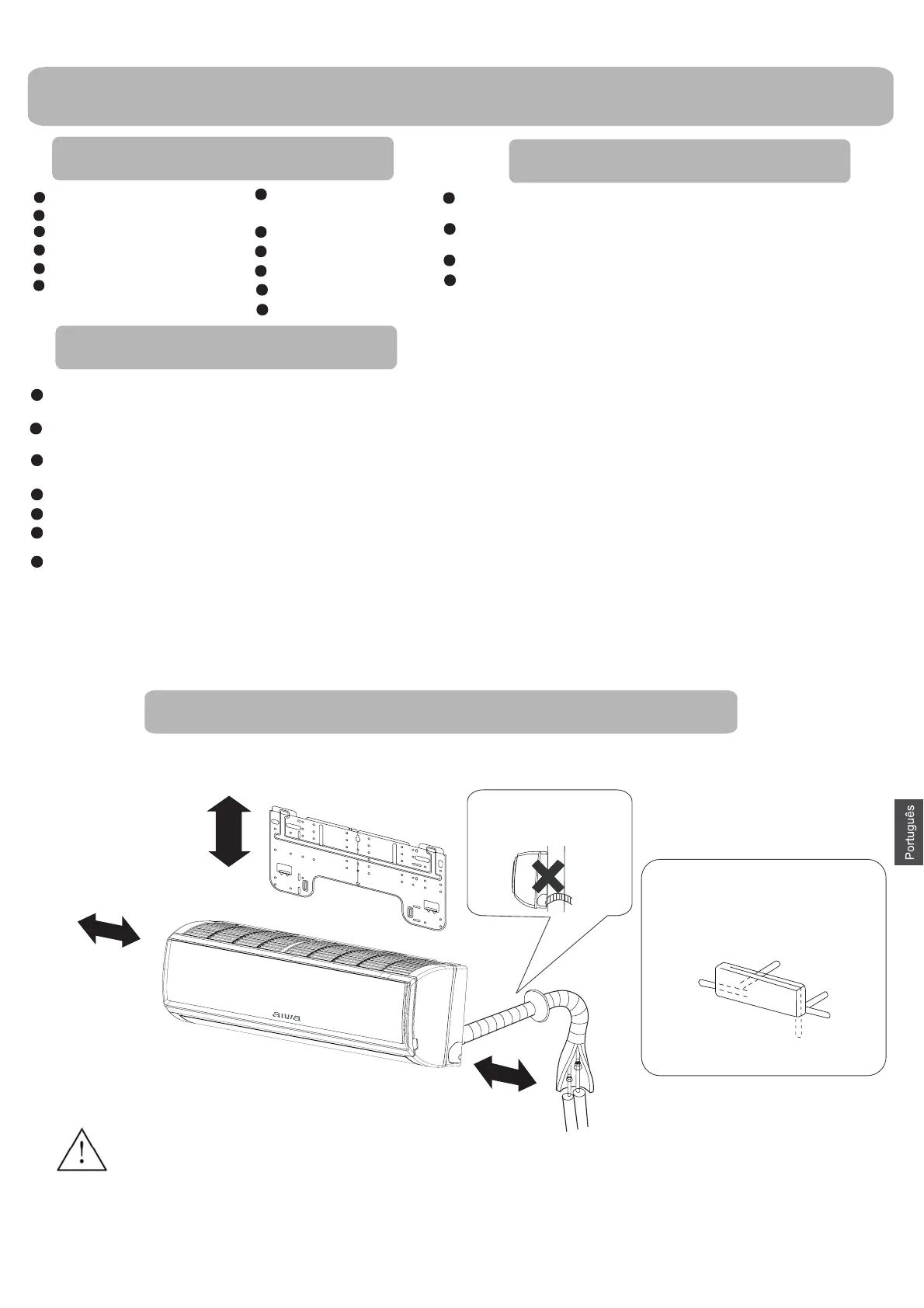

Diagrama para a instalação de unidades interiores
mais de
mais de
mais de
Preste atenção à elevação
das mangueiras de
drenagem
Diagrama das direções dos
tubos
Retaguarda
esquerda
Retaguarda
direita
Direita
Esquerda
Em baixo
7
Os modelos adotam o refrigerante HFC R32.
