1

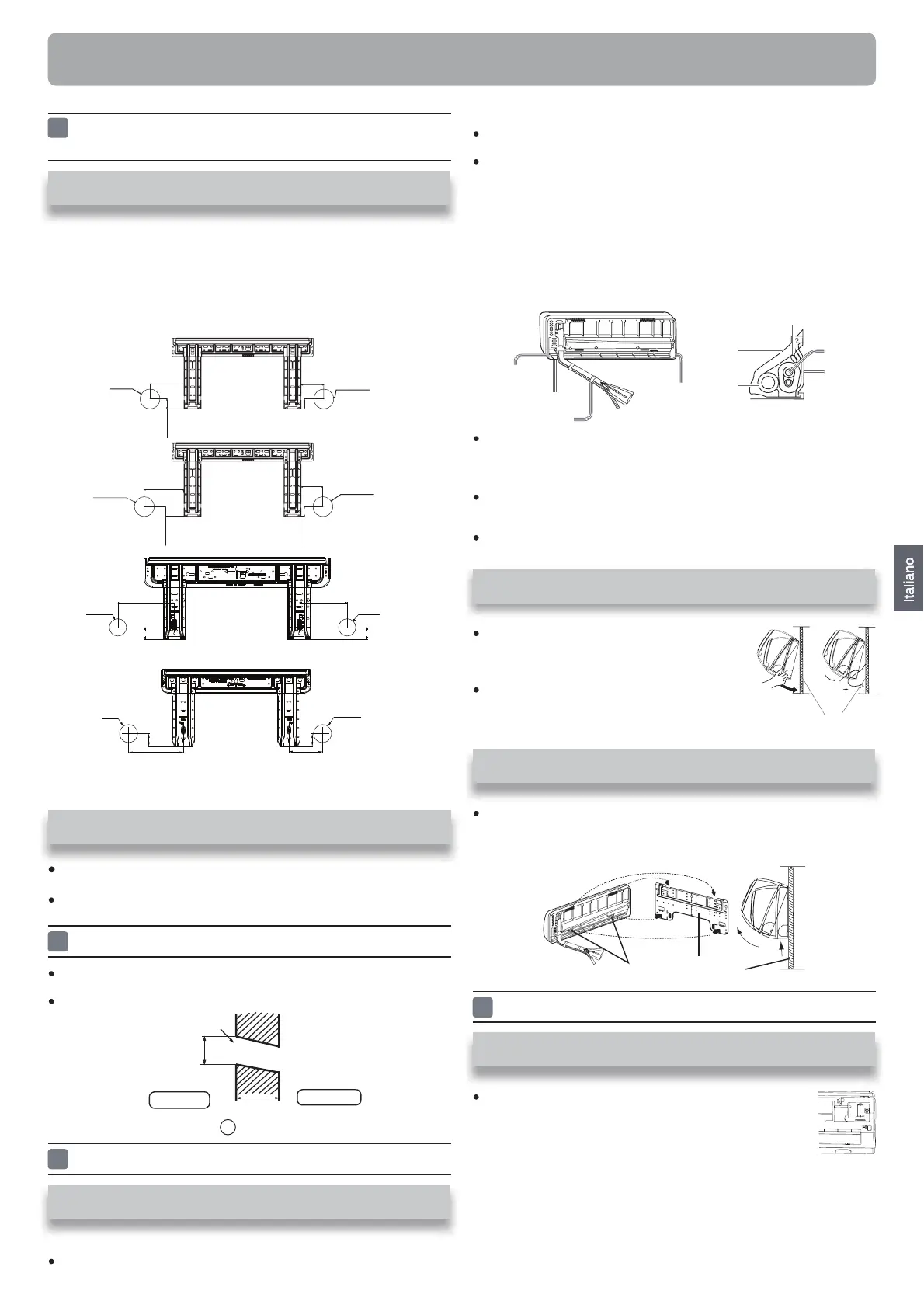

Regolazione della piastra di montaggio e collocazione del foro
su parete
1. Eseguire, in base ai pilastri o architravi nelle vicinanze, un appropriato
livellamento della piastra da fissare alla parete, poi bloccare temporanea-
mente la piastra usando un chiodo d’acciaio.
2. Controllare di nuovo che il livellamento della piastra sia appr opriato
attaccando un filo a piombo alla parte centrale superiore della piastra, poi
fissarla in sicurezza usando il chiodo d’acciaio.
3. Trovare la posizione del foro su parete A/C usando un metro
Fissare una barra di montaggio, venduta separatamente, alla bar ra late-
rale e all’architrave, quindi fissare la piastra alla barra di montaggio.
Fare riferimento alla sezione precedente, “Prima installazione della pia-
stra di montaggio”, per la posizione del foro.
2
Perforamento del muro e installazione del coperchio foro tubatu ra
Fare un buco di 60 mm di diametro, leggermente inclinato verso la parete
esterna.
Installare il coperchio foro tubatura e sigillarlo con stucco dopo l’installazione
3
Installazione dell’unità interna
[Tubatura posteriore]
Passare le tubature e il tubo flessibile di scarico, poi fissarli con nastro
adesivo
[Sinistra · tubi parte posteriore sinistra]
Se la tubatura è a sinistra, tagliare con una pinza, il coperchio della tuba
tubatura sinistra.
Se la tubatura è posteriore sinistra, piegare i tubi seguendo la direzio-
ne delle tubature verso il contrassegno del foro per la tubatur a sinistra
posteriore che è stampigliato sui materiali d'isolamento termic o.
1. Inserire il tubo flessibile di scarico nella scanalatura dei ma teriali d’isola-
mento dell’unità interna.
2. Inserire il cavo elettrico interno/esterno dal retro dell’unità interna ed
estrarlo dal lato frontale, poi collegarli.
3. Coprire la superficie svasata dell’attacco con olio refrigerant e e collegare
i tubi. Coprire bene la parte di collegamento con materiale d’i solamento e
assicurarsi di fissare con nastro adesivo
Il cavo elettrico interno/esterno e il tubo flessibile di scarico devono esse-
re fissati insieme al tubo per il refrigerante usando del nastr o protettivo.
[Tubature con altre direzioni]
Tagliare, con le tenaglie, il coperchio per la tubazione in base alla direzio-
ne della stessa e piegarla in base alla posizione del foro sulla parete.
Quando si piega, prestare attenzione e non spaccare i tubi.
Connettere prima il cavo elettrico interno/esterno, quindi estrarre la parte
connessa all'isolante termico della parte di connessione specia le.
Attaccare in modo sicuro l'unità esterna sulle tac-
che superiori della piastra di montaggio. Sposta-
re il corpo da un lato all’altro per verificare che
sia fissato in sicurezza.
Per fissare l'unità sulla piastra di montaggio,
allontanarlo dal lato inferiore e poi appenderlo in
perpendicolare.
Quando si scarica l'unità interna, usare la propria mano per sollevare
il corpo e lasciare la graffa, quindi sollevare la parte inferiore del corpo
leggermente verso l'esterno e sollevare l'unità finché non lasc ia la piastra
di montaggio.
4
Collegamento del cavo elettrico interno/esterno
Togliere il coperchio dei terminali nell'angolo in basso a
destra dell'unità interna, quindi togliere la copertura dei
fili svitando le viti.
Prima installazione della piastra di montaggio
G
Buco della parete
Ø 60 mm
Lato interno
Lato esterno
(Sezione del foro su parete) Tubo del foro tubatura
graffa
piastra di
montaggio
Tubo
flessibile
di scarico
Coperchio per
tubatura destra
Coperchio per tubatur a
inferiore
Fissare con nastro adesivo
Coperchio
per tubatura
sinistra
Materiale
termicamen-
te isolante
Cavo elettrico interno/esterno
Tubazione
Piastra di
supporto
della
tubazione
Installazione unità interna
Installazione della piastra di montaggio su barra laterale
ed architrave
piastra di montaggio
Schema della tubatura
Fissaggio del corpo dell’unità interna
Scaricamento del corpo dell’unità da interno
Rimozione della copertura dei cavi
8
A=120mm
C=80mm
B=
Ø
60mm
IR09WIDU
B=
Ø
60mm
IR12WIDU
A=140mm
B=
Ø
60mm
C=77mm
IR18WIDU
B=
Ø
60mm
A=195mm
C=165mm
B=
Ø
60mm
B=
Ø
60mm
IR24WIDU
BO18WIDU
B=
Ø
60mm B=
Ø
60mm
BO09WIDU
BO12WIDU
A=170mm C=130mm
41.5mm
43.4mm
35mm
35mm
35mm
43.4mm
35mm
41.5mm
