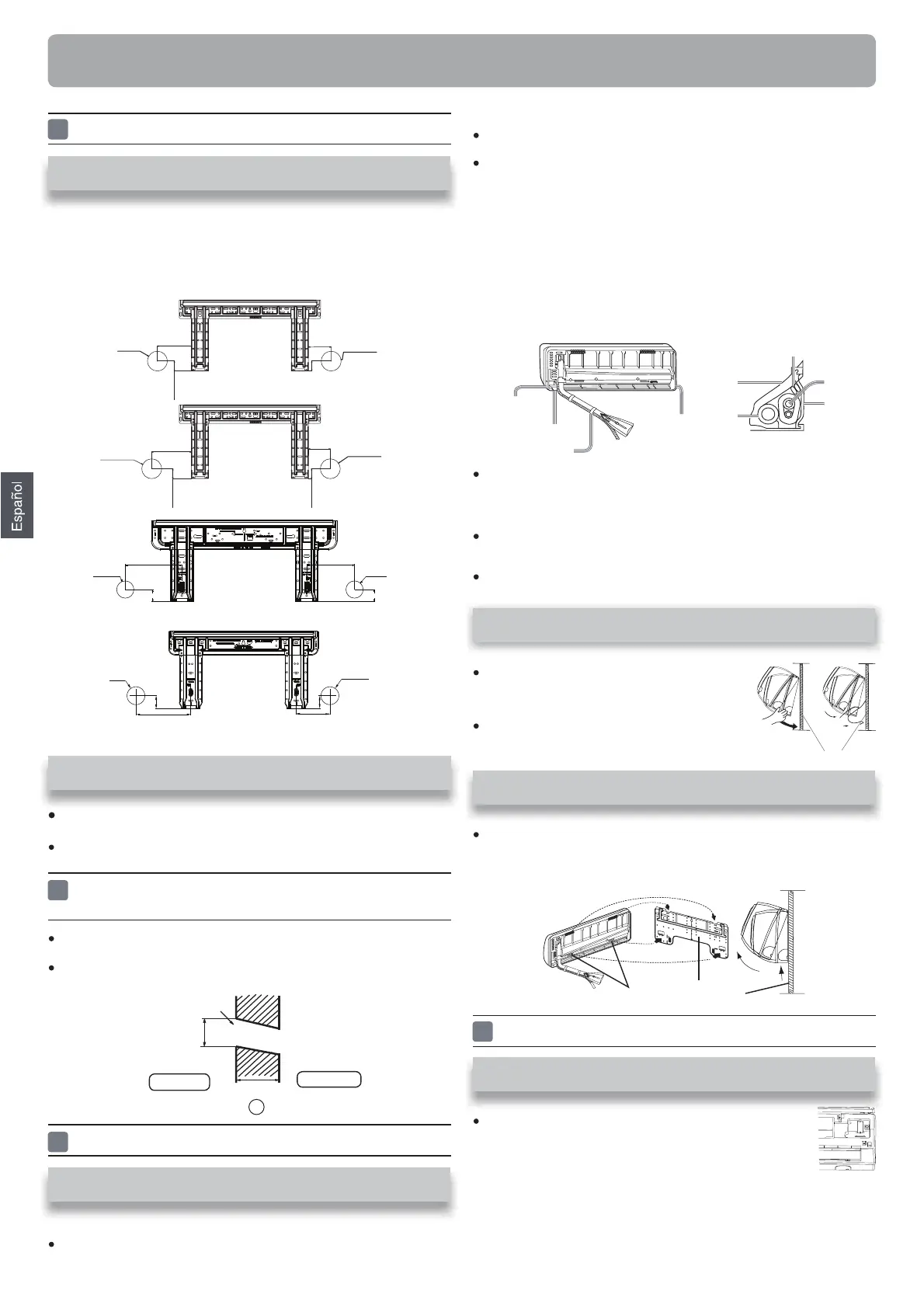

Instalar la placa de montaje y ubicar el orificio en la pared
Fije una barra de montaje (se vende por separado) a la barra lateral y el
dintel, y asegure la placa a la barra de montaje fijada.
Consulte la sección anterior "Al fijar por primera vez la placa de montaje"
para más información acerca del orificio de la pared.
2
Practicar un orificio en la pared e instalar la cubierta del orificio
de entubación
Practique un orificio de 60 mm de diámetro con pendiente ligeramente
descendiente hacia el exterior de la pared.
Instale la cubierta del orificio de entubación y séllela con masilla después
de la instalación.
3
Instalación de la unidad interior
[ Entubación trasera ]
Extraiga los tubos y el manguito de drenaje y fíjelos con cinta adhesiva
[Entubación trasera izquierda]
En caso de realizar la entubación por el lado izquierdo, corte con una
cuchilla la cubierta de la entubación izquierda.
En caso de realizar la entubación a través de la parte trasera izquierda,
doble los tubos de acuerdo con la dirección de entubación que f igura en
la marca del orificio de entubación trasera izquierda, ubicada sobre los
materiales aislantes.
1. Pase la manguera aislante a través del hueco de los materiales de aisla-
miento de calor de la unidad interior.
2. Inserte los cables eléctricos de interior / exterior a través d e la parte
trasera de la unidad interior y tire de ellos desde la parte de lantera. A
continuación, conéctelos.
3. Cubra la cara de sellado con aceite refrigerante y conecte los tubos.
Cubra la conexión con material aislante de calor y asegúrese de fijarla
con cinta adhesiva.
Los cables eléctricos de interior/exterior deben conectarse a la
entubación del refrigerante utilizando cinta protectora.
[Entubación en otra dirección]
Cuelgue con seguridad la unidad de las muescas
superiores de la placa de montaje. Mueva el
bastidor hacia los lados para verificar que la
fijación se haya realizado de la forma correcta.
Para fijar el bastidor a la placa de montaje,
sostenga el aislante del bastidor por debajo y
colóquelo en posición perpendicular.
Al descargar la unidad interior, utilice la mano para levantar el bastidor
y separarlo del gancho. Levante entonces la parte inferior del bastidor
llevándolo hacia fuera ligeramente hasta que la unidad se separ e de la
placa de montaje.
4
Conexión de los cables eléctricos de interior/exterior
Extraiga la cubierta de los terminales situada en la
esquina inferior derecha de la unidad interior. Extraiga
entonces la cubierta del cableado desenroscando los
tornillos.
Al fijar por primera vez la placa de montaje
G
Orificio de pared
Ø60 mm
Cara interior
Cara exterior
(Sección del orificio de pared) Tubo del orificio de entubación
gancho
placa de montaje
Manguito de
drenaje
Cubierta de
entubación derecha
Cubierta de entubación inferior
Fijación con cinta adhesiva
Cubierta de
entubación
izquierda
Material aislante
de calor
Cable eléctrico de interior/exterior
Entubación
Placa de
soporte
del tubo
Instalación de la unidad interior
Al montar la placa de montaje fijándola a una barra
lateral y un dintel
placa de montaje
Extracción de los tubos
Fijación de la unidad interior
Descarga de la unidad interior
Extraer la cubierta del cableado
1. Nivele correctamente la placa a fijar contra la pared basándose en pilares
o
dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se encuentre bien nivelada colgando
una plomada desde el punto superior central de la placa. Una vez
comprobado, fije la placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A/C utilizando un metro.
Corte con una cuchilla la cubierta de entubación de acuerdo con la
dirección de entubación y doble los tubos de acuerdo con la posición del
orificio en la pared. Tenga cuidado de no romper los tubos al doblarlos.
Conecte previamente el cable eléctrico de interior / exterior y tire de la
conexión al aislante de calor del componente de conexión.
8
A=120mm
C=80mm
B=
Ø
60mm
IR09WIDU
B=
Ø
60mm
IR12WIDU
A=140mm
B=
Ø
60mm
C=77mm
IR18WIDU
B=
Ø
60mm
A=195mm
C=165mm
B=
Ø
60mm
B=
Ø
60mm
IR24WIDU
BO18WIDU
B=
Ø
60mm B=
Ø
60mm
BO09WIDU
BO12WIDU
A=170mm C=130mm
41.5mm
43.4mm
35mm
35mm
35mm
43.4mm
35mm
41.5mm
