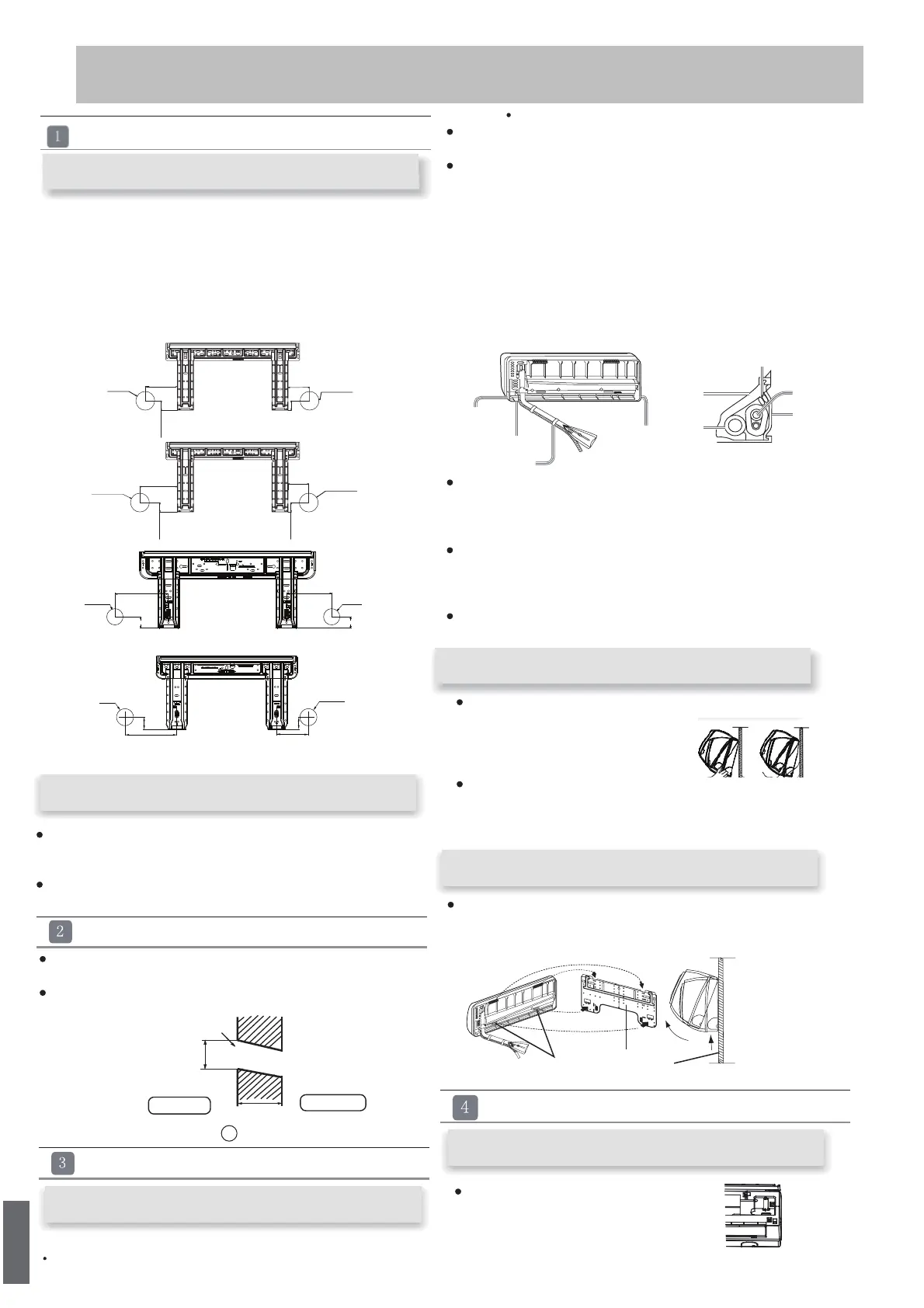

Installatie van de Binnenunit
Installatie van de montageplaat en positionering van het
gat in de muur
Wanneer de montageplaat eerst geinstalleerd wordt
1.Nivelleer de montageplaat goed op basis van aanwezige
pilaren en lateien. Bevestig de montageplaat dan tijdelijk met
een stalen spijker.
2.Controleer nog een keer de juiste positie van de montageplaat
door een draad met een gewicht centraal van de bovenkant van
de plaat te laten hangen. Bevestig de montageplaat dan stevig
met
de bijbehorende spijkers.
3.Bepaal met behulp van een meetling de juiste positie voor het
gat in de muur.
Wanneer de montageplaat aan een zijbalk
en latei bevestigd wordt
Installeer een bevestigingsbalk (wordt apart verkocht) aan de
zijbalk en latei
en maak dan u de montageplaat vast aan de
bevestigingsbalk.
Zie de paragraaf “Wanneer de montageplaat eerst
geinstalleerd wordt”, voor het positioneren van het gat in de muur.
Boor een gat in de wand en plaats het leiding-gat deksel
Boor een gat van60mm diameter iets neerwaarts gericht van
binnen naar buiten.
Plaats het leiding-gat deksel en verzegel het daarna met
stopverf.
Installatie van de binnenunit
Afbeelding van de leidingen
[Achterkant pijpleiding]
Trek de leidingen en de afvoerslang en bevestig ze met plakband.
[Links Links-achter Leidingen]
In het geval van een linkse leiding: knip met een nijptang het
deksel voor de linkse leiding uit.
Bij een links-achter leiding: buig de leidingen in de richting van
de maarkering van het gat voor de links-achter leiding. De
markering is aangetekend op het isolatiemateriaal.
1.Steek de afvoerslang door het gat in het isolatiemateriaal van de
binnenunit
2.Steek de binnen/buiten elektri sche kabel aan de achterkant van
de binnenunit naar binnen en trek hem aan de voorzijde weer uit.
S
luit daarna aan.
3.Smeer het verbindingsvlak van Flare verbiding in met koelmiddel olie en
verbindt de leidingen. de leiding in met olie. Wikkel isolatiemateriaal
over de verbindingsplek en bevestig dit met klevend band.
De binnen/buiten elektrische kabel, de afvoerslang en de
koelmiddelleiding moeten samen worden gebonden met
beschermend plakband.
[Andere richting leiding]
Knip met een nijptang het deksel voor de leiding uit volgens de
richting van de leidingen. Buig de pijpen in de richting van de
positie van het gat in de muur. Wees bij het buigen voorzichtig om
beschadigingen aan de leiding te vermijden.
Sluit de binnen/buiten elektrische kabel vooraf aan en trek dan
het gedeelte dat met het isolatiemateriaal verbonden is uit.
Bevestiging van het binnenunit lichaam
Hang de unit veilig op de bovenste
inkeping van de montageplaat.
Beweeg de unit van links naar
rechts om te controleren of het
stevig hangt.
Om het lichaam op de
montageplaat vast te zetten: houd
de unit schuin en draai het loodrecht
naar beneden.
Demontage van het binnenunit lichaam
Bij de demontage van de binnenunit: hef de unit met op om het te
ontgrendelen. Draai de onderkant van het lichaam voorzichtig naar
buiten en houd de unit scheef totdat het de montageplaat verlaat.
Aansluiten van de binnen / buiten elektrische kabel
Verwijder het bedradingsdeksel
Verwijder het terminal deksel
aan de rechter benedenhoek van de
binnenunit en maak dan de bedrading
los door het verwijderen van de
schroeven.
Binnenkant
Buitenkant
Ø60mm
Muurgat
Dikte van de wand
(
Zijaanzicht van het muurgat
)
Buis voor het leidinggat
G
Deksel voor
rechtse leiding
Deksel voor onderkant
leiding
Fixeer met plakband
Deksel voor linkse
leiding
Isolatiemateriaal
Afvoerslang
Leiding
Steunplaat voor
leidingen
Binnen/buiten elektrische kabel
Haakje
Montageplaat
8
Nederlands
A=120mm
C=80mm
B=
Ø
60mm
IR09WIDU
B=
Ø
60mm
IR12WIDU
A=140mm
B=
Ø
60mm
C=77mm
IR18WIDU
B=
Ø
60mm
A=195mm
C=165mm
B=
Ø
60mm
B=
Ø
60mm
IR24WIDU
BO18WIDU
B=
Ø
60mm B=
Ø
60mm
BO09WIDU
BO12WIDU
A=170mm C=130mm
41.5mm
43.4mm
35mm
35mm
35mm
43.4mm
35mm
41.5mm
