A 0~0,5 mm 1,0~1,5 mm 1,5~2,0mm
1. 2.
3.
4.
.
5

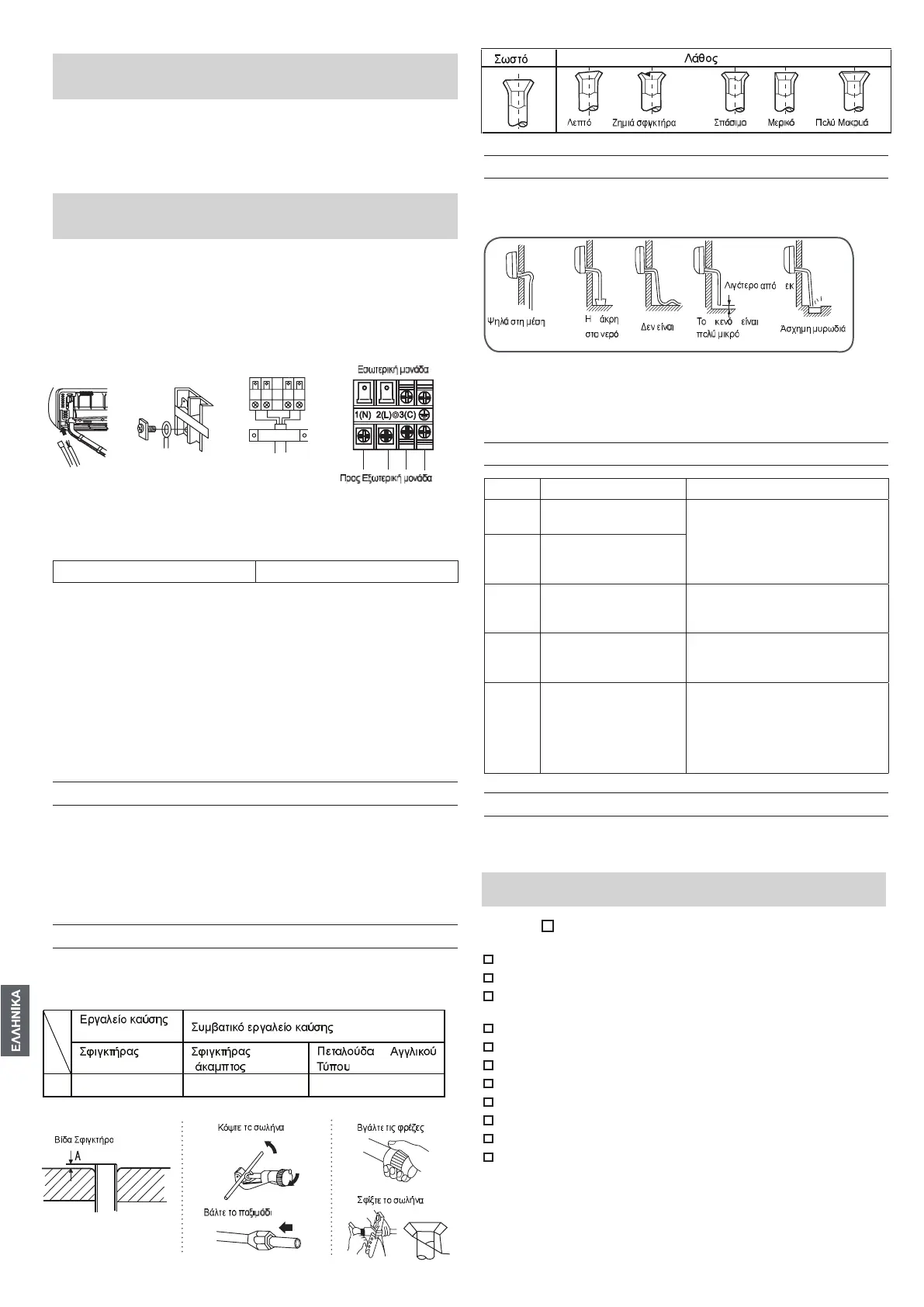

Σύνδεση καλωδίου μετά
την εγκατάσταση της εσωτερι κής μονάδας
1. Εισάγετε το καλώδιο από έξω στην αριστερή πλευρά της οπής όπου μπήκε
ο σωλήνας.
2. Τραβήξτε το καλώδιο από την μπροστινή πλευρά και συνδέστε το κάνοντας
θηλιά.
Όταν συν δέετε το καλώδιο πρι ν
την εγκατάσταση της εσωτερι κής μονάδας
l Τοποθετήστε το καλώδιο από την πίσω πλευρά της συσκευής, στη συνέχεια
τραβήξτ ε την έξω στην μπροστινή πλευρά.
l Χαλαρώστε τις βίδες και τοποθετήστε το καλώδιο να καταλήγει πλήρως σε
μπλοκ ακροδεκτών και σφίξτε τις βίδες.
l Τραβήξτε το καλώδιο ελαφρά για να βεβαιωθείτε ότι τα καλώδια έχουν
τοποθετηθεί σωστά και να σφίγγονται.
l Μετά τη σύνδεση του καλωδίου, δέστε το καλώδιο με το κάλυμμα καλωδίων.
Σημείωση:
Όταν συνδέετε το καλώδιο , επιβεβαιώστε τον αριθμό ακροδεκτών της
εσωτερικής και εξωτερικής μονάδας προσεκτικά. Εάν η καλωδίωση δεν είναι
σωστή δεν μπορεί να λειτουργήσει σωστά.
Σύνδεση με καλώδιο 4G1.00mm
2
1. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί
από τον κατασκευαστή ή τον αντιπρόσωπό του ή έναν παρόμοιο
ειδι κευμένο άτομο. Ο τύπος του καλωδίου είναι H07RN-F.
2. τύπο T.3.15A/250VAC (εσωτερικά).
3. Η μέθοδος καλωδίωσης θα πρέπει να είναι ενσωματωμένη με το τοπικό
επίπεδο καλωδίωσης.
4. Μετά την εγκατάσταση, το φις πρέπει να είναι εύκολα προσβάσιμα.
5. Ο διακόπτης θα πρέπει να ενσωματωθεί σε σταθερή καλωδίωση. Ο
δ
ιακόπτης θα πρέπει να είναι ολιπολικός και η απόσταση μεταξύ των δύο
επαφών του δεν πρέπει να είναι μικρότερη από 3mm
5 Εγκατάσταση Πηγής Ισχύος
l Η πηγή ρεύματος πρέπει να χρησιμοποιεί ται αποκλειστικά για το
κλιματιστικό.
l Στην περίπτωση εγκατάστασης κλιματιστικού σε υγρό μέρος, παρακαλούμε
να εγκαταστήσετε γειωτή.
l Για την εγκατάσταση σε άλλους χώρους, χρησιμοποιήστε ένα διακόπτη
κυκλώματος.
6 Κοπή και Εκχείλωση Σωλήνωσης
l Η κοπή σωλήνων πραγματοποιεί ται με ένα κόφτη σωλήνα και οι φρέζες
πρέπει να αφαιρεθούν.
l Αφού τοποθετήσετε το ρακόρ, η καύση εκτελείται.
7 Aποστράγγιση
l Εγκαταστήστε το σωλήνα αποστράγγισης έτσι ώστε να έχει καθοδική κλίση.
l Μην επιτρέψετε κάποια από τις παρακάτω εγκαταστάσεις:
l Ρίξτε νερό στο δοχείο αποστράγγισης της εσωτερικής μονάδας, και
επιβεβαιώστε ότι η αποστράγγιση γίνεται σίγουρα έξω.
l Σε περίπτωση που ο συνημμένος σωλήνας αποστράγγισης βρίσκεται σε
δωμάτιο, παρακαλώ εφαρμόστε θερμομόνωση.
8 Aποστράγγιση
Κωδικός Περιγραφή Προβλήματος Ανάλυση και Διάγνωση
Ε1
Πρόβλημα αισθητήρα
θερμοκρασίας δωματίου
Ελαττωματική σύνδεση•
ελαττωματικό θέρμιστορ•
ελαττωματικό PCB
Ε2
Πρόβλημα αισθητήρα
ανταλλαγής
θερμοκρασίας
Ε4
Σφάλμα εσωτερικού
EEPROM
Σφάλμα δεδομένων EEPROM•
ελαττωματικό EEPROM-
ελαττωματικό PCB
Ε7
Πρόβλημα επικοινωνίας
εσωτερικής/εξωτερικής
μονάδας
Πρόβλημα επικοινωνίας εσωτερικής/
εξωτερικής μονάδας λόγω
προβλήματος στην καλωδίωση
Ε14
Δυσλειτουργία
παρακολούθησης
ανεμιστήρα εσωτερι
κής
μονάδας
Διακοπή λειτουργίας λόγω βλάβης
καλωδίου στον ανεμιστήρα•
διακοπή λειτουργίας λόγω βλάβης
καλωδίου στον μηχανισμό
ανεμιστήρα- πρόβλημα ανίχνευσης
λόγω βλάβης PCB
9 Έλεγχος Eγκατάστασης και Δοκιμή
■ Παρακαλώ εξηγήστε με το εγχειρί διο στους πελάτες
πώς λειτουργεί το κλιματιστικό
Ελέγξτε τα στοιχ εία για τη δοκιμή
■ Βάλτε σημάδι ελέγχου √ στα κουτάκια
■ Διαρροή αερίου στο σωλήνα σύνδεσης;
■ Θερμομόνωση σωλήνων σύνδεσης;
■ Είναι οι καλωδιώσεις σύνδεσης του εσωτερικού και εξωτερικού
μηχανήματος σταθερά συνδεδεμένοι στο μπλοκ ακροδεκτών;
■ Είναι η συνδετική καλωδίωση εσωτερικής/εξωτερικής μονάδας σταθερή;
■ Είναι η αποστράγγιση ασφαλής;
■ Είναι η γραμμή γείωσης σωστά συνδεδεμέν η;
■ Είναι η εσωτερική μονάδα στερεωμένη με ασφαλή τρόπο;
■ Είναι η τάση της πηγής ρεύματος σύμφωνη με τον κώδικα;
■ Υπάρχει θόρυβος; Είναι η λυχνία αναμμένη;
■ Θερμαίνεται και ψύχεται κανονικά;
■ Είναι η λειτουργία του ρυθμιστή θερμοκρασίας δωματίου φυσιολογική;
6.AS35TAMHRA Σύνδεση με καλώδιο
4G1.50mm
2
9
