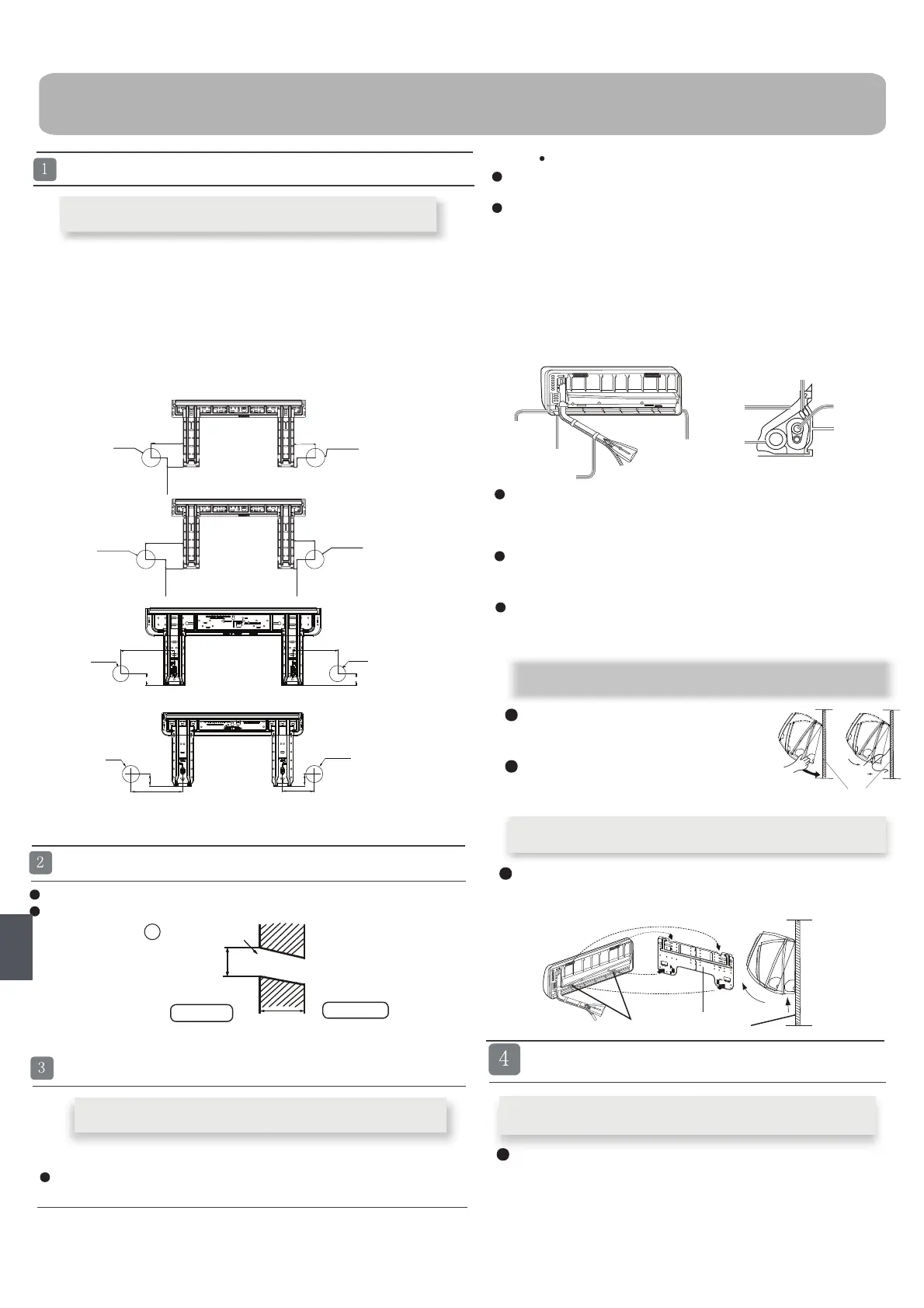

Instalace vnitřní jednotky
Vytvořte otvor (díru) ve stěně o průměru 60 mm viz nákres se spádem ven
Po tvorbě otvoru umístěte plastový kryt prostupu, který je součástí balení
1. Montážní plech by měl být upevněn na pevné stěně, ve vodorovné
jej jedním / dvěma šroubem(y).
2. Pomocí vodováhy znovu zkontrolujte zda-li je plech přesně ve
vodorovné poloze. Jakmile plech do této polohy upravíte pevně
plech připevněte na zeď pomocí vhodných šroubů / vrutů apod.
3. Pomocí metru si odměřte střed otvoru pro potrubní vedení viz
rozměry na obr. níže.
Upevnění montážního plechu na stěnu
Kryt pro
pravý prostup
potrubí
Kryt pro spodní¨prostup potrubí
Svazek stáhněte páskou
Kryt pro
levý prostup
potrubí
Elektrický kabel musí být pevně upevněný k celému potrubnímu
vedení, tak aby jej nebylo možné vytáhnout.
[ Jiný směr připojení vedení ]
Pokud máte jiný než standardní směr vedení propojení. Odstraňte
příslušnou plastovou krytu prostupu pro potrubí do jednotky a potrubí
vnitřní jednotky opatrně ohněte dle zásad do požadované polohy.
Vždy nejprve upevněte kabel mezi vnitřní a venkovní jednotkou
a následně ostatní periferie a vše důsledne upevněte a opatřete
tepelnou izolací.
poloze. Nejprve plech podržte na požadovaném místě a upevněte
Tvorba otvoru pro potrubní vedení
Vedení potrubí
Instalace vnitřní jednotky
[ Zadní vedení]
Umístěte a natáhněte potrubí včetně kabelů a odvodu kondenzátu
a pevně tento svazek stáhněte vhodnou páskou
[ Levé Levé-zadní vedení ]
V případě připojení potrubí z levé strany nejprve nožem opatrně
odstraňte z jednotky plastový kryt prostupu do jednotky (levý)
V případě levého-zadního vedení je nutné nejprve opatrně
ohnout potrubí jednotky do požadované polohy max. do polohy
označené na tepelné izolaci.
1. Vložte potrubí kondenzátu do tepelné izolace ve vnitřní
jednotce.
2. Vložte kabel pro napájení a komunikaci od venkovní jednotky
ze zadu do vnitřní jednotky a protáhněte jej ke svorkovnici a zapojte.
3. Pro připojení Cu potrubí použijte vhodné těsnící materiály na
dosedací plochy obou potrubí a pod matici a potrubí upevněte.
Potrubí pevně dotáhněte a opatřete tepelnou izolací!.
Vnitřní jednotku umístěte na horní závěsné
úchyty montážního plechu. Ujistěte se,
že
jednotka je upevněně správně.
Pro upevnění vnitřní jednotky na
montážní plech je nejprve nutné jí nadzvednout
a následně zacvaknout směrem dolů na plech.
V pravém spodním rohu vnitřní jednotky je umístěn
plastový pohledový kryt, který odejměte a následně
musíte odejmout kryt svorkovnice. Celkem vše
dva šrouby.
Pro odejmutí jednotky z plechu, je postup opačný než při
upevněvání a to tak, že jednotku nadzvihnete a pohybem viz níže
jí odtáhnete od plechu a následně zvednete z horních úhytů.
úchyty
montážní plech
Tepelná
izolace
Odvod
kondenzátu
Cu potrubí
Upevňovací
plech
potrubí
Elektrická kabel vnitřní/venkovní j.
Interiér
Exteriér
Ø60mm
Tloušťka zdi
otvor pro potrubí
G
Upevnění montážního plechu
Upevnění jednotky
Odejmutí jednotky
Elektrické zapojení kabelu
Odstranění krytu svorkovnice
8
Češky
A=120mm
C=80mm
B=
Ø
60mm
IR09WIDU
B=
Ø
60mm
IR12WIDU
A=140mm
B=
Ø
60mm
C=77mm
IR18WIDU
B=
Ø
60mm
A=195mm
C=165mm
B=
Ø
60mm
B=
Ø
60mm
IR24WIDU
BO18WIDU
B=
Ø
60mm B=
Ø
60mm
BO09WIDU
BO12WIDU
A=170mm C=130mm
41.5mm
43.4mm
35mm
35mm
35mm
43.4mm
35mm
41.5mm
