F
A
C
E
D
A
F
C
E
D
G
B
G
4
4
A distância entre a
unidade interior e o
piso deve ser mais de
2m.
Fixação da unidade exterior
Fixe a unidade a unidade a
cimento ou blocos com
parafusos (10mm) e porcas de
forma firma e horizontal.
Ao fixar uma unidade a uma
parede, teto ou telhado, fixe o
suporte de forma segura com
pregos e cabos precavendo
vento forte e terramotos.
Se vibração afeta a habitação,
segure a unidade ao colocar
uma base contra a vibração.
SAÍDA DE AR
ENTRADA DE AR
LIGAÇÃO TUBOS E CABOS ELÉTRICOS
MANGUEIRA DE DRENAGEM
Compressor (interior da unidade)
A imagem acima de unidades interior e exterior são apenas para referência,
Podendo o seu modelo ser diferente consoante o produto adquirido.
No caso de usar o tubo de drenagem do lado esquerdo, assegure
que o furo seja atravessado.
mais de 10cm
mais de 20cm
mais de 30cm
mais de 20cm
mais de 60cm
mais de 25cm
Diagrama das
direções da canalização
Esquerda
Em baixo
Direita
Direita-retaguarda
Esquerda-retaguarda

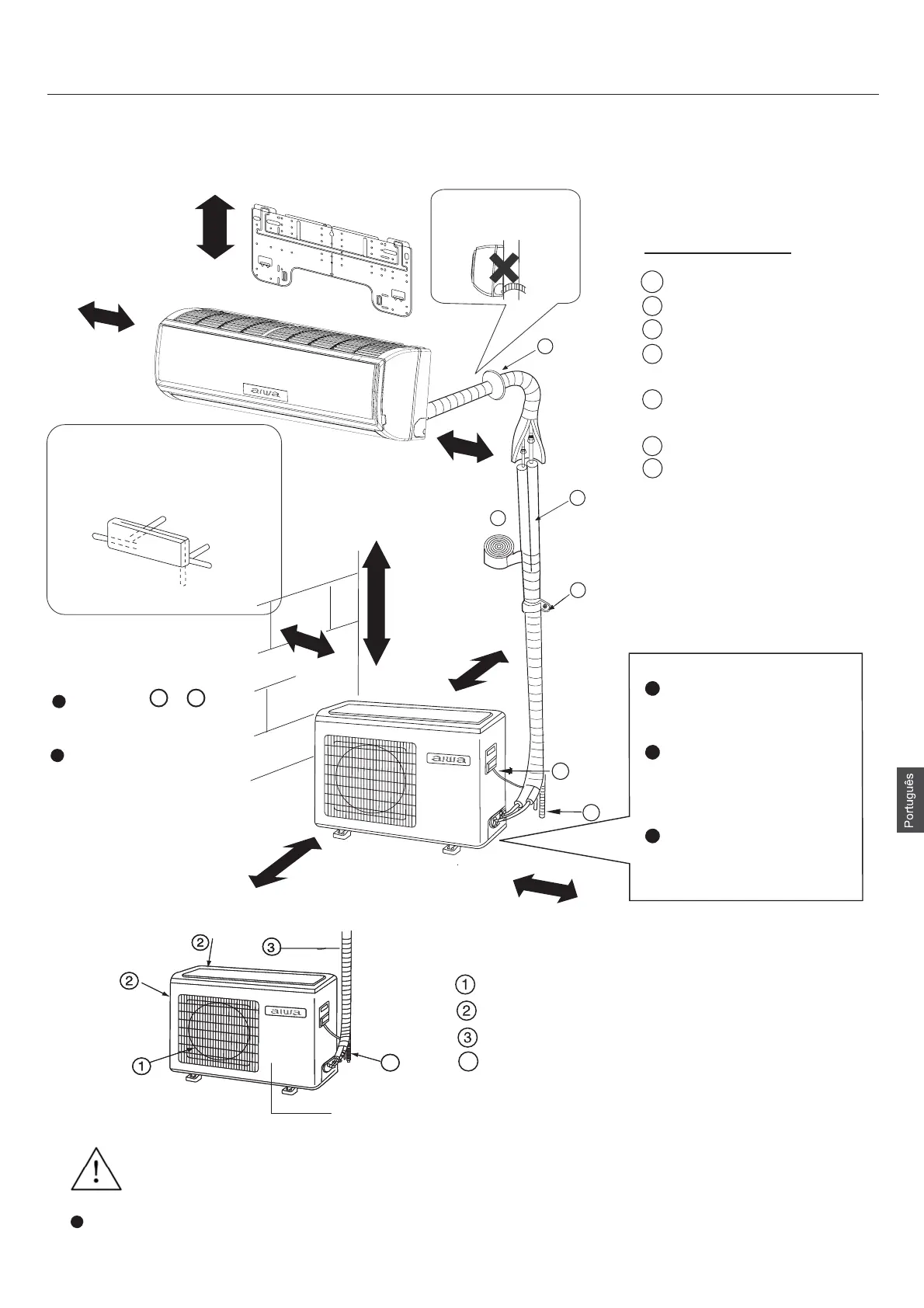

Diagrama de instalação das unidades Interior/Exterior
Partes opcionais
para a canalização
Fita não-adesiva
Fita adesiva
Suporte com parafusos
Cabo elétrico para
conectar Int./Ext.
Mangueira de
drenagem
Isolação
Cobertura do
buraco de canalização
mais de 15cm
mais de
10cm
Atenção à elevação das
mangueiras de drenagem
As marcas de A a G na
figura correspondem aos
números das peças.
12
Os modelos adotam o refrigerante HFC R32.
Para instalar as unidades interiores, remeta para o manual de instalação fornecido com as unidades.
(O diagrama mostra uma unidade de montagem de parede)
