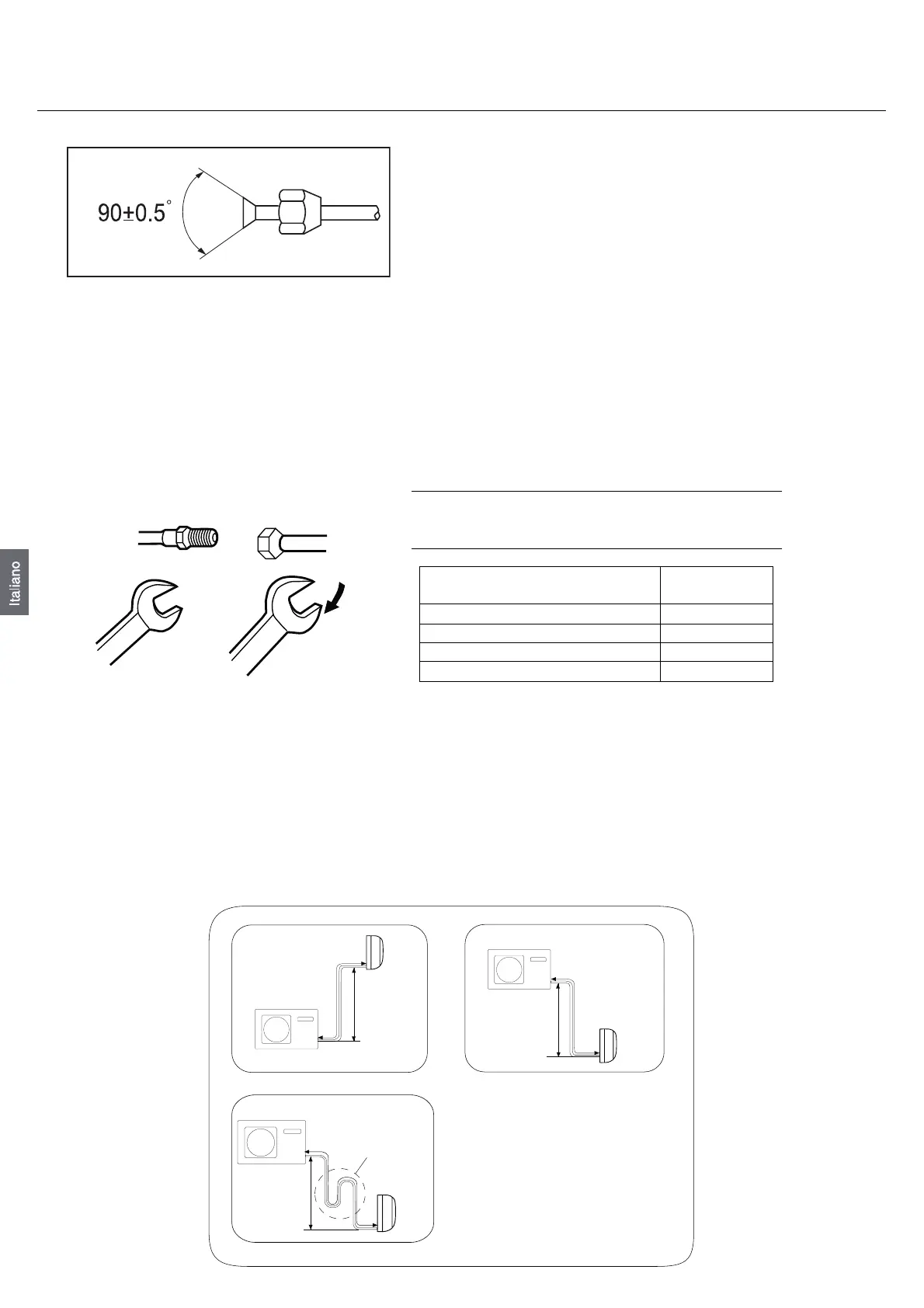

Procedura di installazione
Collegamento dei tubi
1.Dimensione dei tubi
Installare i dadi svasati rimossi dalle tubature per collegarle, quindi svasare le tubature.
Le misure dei tubi sono riportate nella tabella 4
2. Collegamento dei tubi
●
Per piegare un tubo, curvarlo con un raggio molto ampio per
●
evitare di romperlo; il raggio di piegatura deve
essere compreso tra 30 e 40 mm o più.
Collegare prima le tubature del lato del gas poiché renderà il lavoro più semplice.
Il tubo di collegamento è apposito per R32.
R
accordo Dado svasato (flare
)
Stringere troppo senza eseguire una centratura
accurata può danneggiare le filettature e provocare
perdite di gas.
Diamet
ro del
tubo
●
Coppia di
serraggio
Lato liquidi 6.35 mm (1/4”) 18~20 N.m
Lato liquido/gas 9.52 mm (3/8”) 30~35 N.m
Lato gas 12.7 mm (1/2”) 35~45 N.m
Lato gas 15
●
.88 mm (5/8”) 45~55 N.m
Chiave per bulloni Chiave dinamometrica
Evitare che corpi estranei come sabbia, acqua ecc. penetrino nel tubo.
AVVERTENZA
La lunghezza standard dei tubi è di C m. Se è superiore a D m, l'unità potrebbe non funzionare correttamente. Se
serve allungare il tubo, bisogna caricare refrigerante secondo la quantità E g/m riportata. Il caricamento del
refrigerante deve essere eseguito da un tecnico specializzato. Prima di aggiungere altro refrigerante, sfiatare l’aria
dalle tubature del refrigerante e dall’unità interna usando una pompa del vuoto, poi caricare il refrigerante
aggiuntivo.
21
unità esterna
B
Unità
interna
B
A
Unità interna
A
unità esterna
• Altezza massima: A max
Se l’altezza A è superiore a 5
m, installare un sifone per olio
ogni 5~7m
unità esterna
•
Trappola per
l’olio
B
Unità
A
interna
• Lunghezza massima: B max
• Se la lunghezza B delle
tubature è maggiore di D m, il
refrigerante deve essere
caricato in base a E g/m.
• I valori sono riportati nella
tabella 5.
