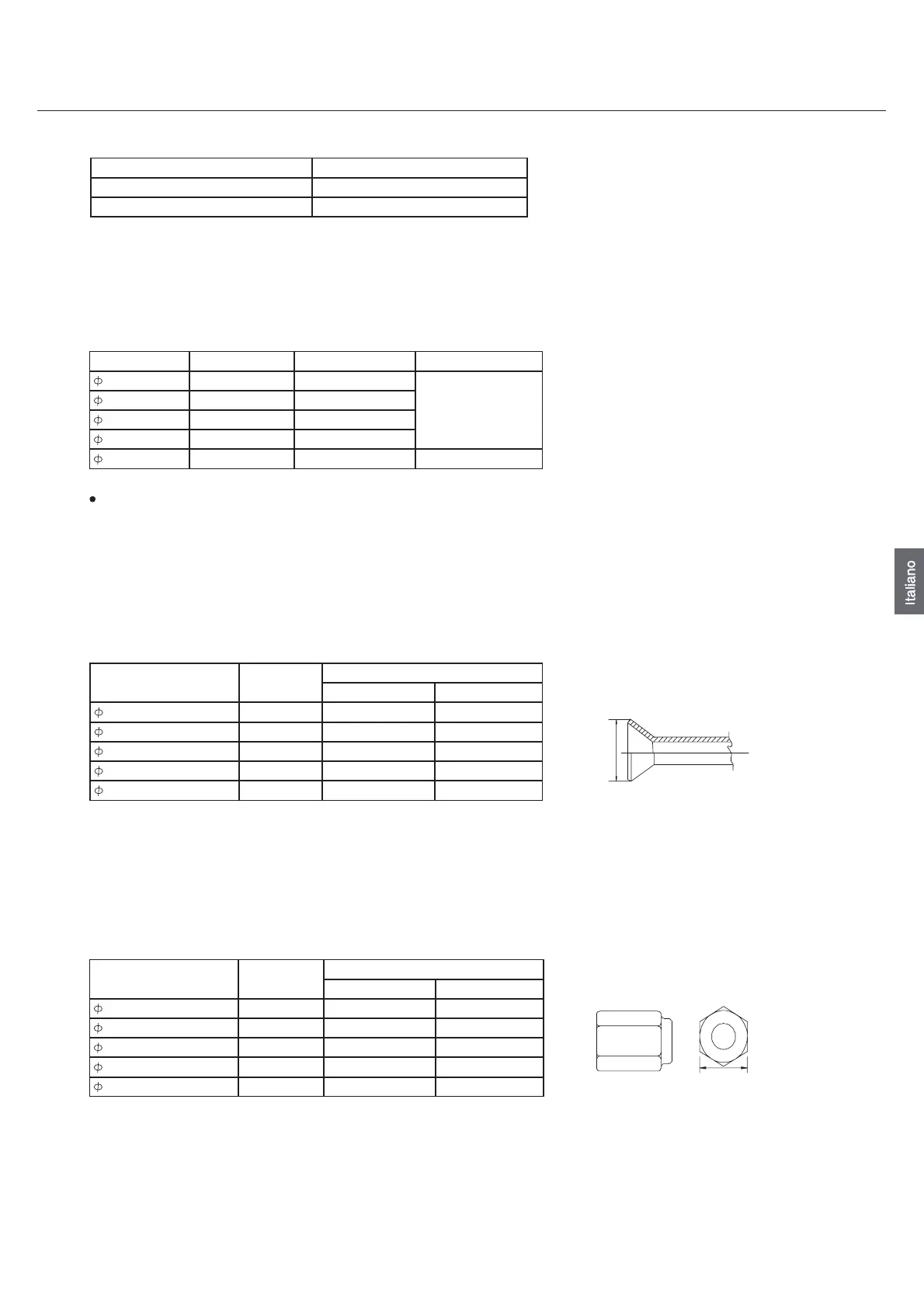

Leggere prima dell'installazione
Materiali per le tubature
Tipi di tubi in rame (riferimento)
Utilizzare tubature conformi agli standard lo
cali.
Materiali tuba
ture/Spessore radiale
Utilizzare tubature in rame disossidato con fosforo.
Poiché la pressione di lavoro delle unità che utilizzano l'R32 è più elevata di quella delle unità che impiegano l'R22,
utilizzare tubature con lo spessore radiale specificato nella tabella sottostante: non usare tubature con uno spessore
radiale di 0.7 mm o inferiore.
Benché in passato, con i refrigeranti convenzionali, fosse possibile utilizzare tubature di tipo O con dimensioni fino a
Ø 19,05 (3/4”), per le unità che utilizzano l'R32 si devono impiegare tubature di tipo 1/2H. (Tubature di tipo O
possono essere utilizzate se la dimensione della tubatura è Ø 19,05 e lo spessore radiale è 1,2 t.)
La tabella mostra gli standard giapponesi. Utilizzare questa tabella come riferimento, scegliere tubature conformi
agli standard locali.
Svasatura/ cartellatura (solo tipo O e tipo OL)
Per migliorare la tenuta all’aria, nelle unità che utilizzano l'R32 la svasatura deve avere dimensioni maggiori di quelle
previste per le unità che utilizzano l'R22.
Dimensione della svasatura (mm)
Se si utilizza una cartellatrice a frizione sulle unità che impiegano l’R
●
32, la parte del tubo che fuoriesce deve avere una
lunghezza compresa tra 1,0 e 1,5mm. Un calibro per tubi in rame può risultare utile per regolare la lunghezza del tubo
che sporge.
Dado svasato (flare)
Per aumentare la resistenza vengono utilizzati dadi flare di tipo 2 invece che di tipo 1. Sono state cambiate le dimensioni
di alcuni dadi flare.
Dimensioni dadi a cartella
La tabella mostra gli standard giapponesi. Utilizzare questa tabella come riferimento, scegliere tubature conformi
agli standard locali.
Massima pressione di lavoro Refrigeranti
R22, R407C3,4 MPa
R32
4,3 MPa
Dimensione (mm) Dimensione (pollici) Spessore radiale (mm) Tipo
6.35 1/4'' 0,8t
Tubature di tipo O
9.52 3/8" 0,8t
12.7 1/2" 0,8t
15.88 5/8" 1,0 t
19.05 3/4" 1,0 t Tipo-1/2H o tubazioni H
Dimensione esterna delle
tubature
Dimensioni
Dimensione A
R32R22
9.09.11/4'' 6.35
13.013.23/8" 9.52
16.216.61/2" 12.7
19.419.75/8" 15.88
23.324.03/4" 19.05
Dimensione A
Dimensione esterna delle
tubature
Dimensioni
Dimensione B
R32 (Tipo 2) R22 (Tipo 1)
17.017.01/4'' 6.35
22.022.03/8" 9.52
24.026.01/2" 12.7
27.029.05/8" 15.88
36.036.03/4" 19.05
Dimensione B
18
