Sicurezza elettrica
Attenzione:
1. Nell’effettuare i collegamenti elettrici è necessario prestare attenzione alle condizioni del contesto
(temperatura dell’ambiente, irraggiamento solare diretto, acqua piovana ecc.) e adottare misu
re di
protezione efficaci.
2. Per la linea di alim
●
entazione e i collegamenti utilizzare cavi di rame conformi alle norme locali vigenti.
3. Tanto l’unità interna quanto quella
●
esterna devono avere una messa a terra affidabile.
4. Collegare prima l’unità esterna e successivamente quella interna. Accendere il condizionatore solo dopo
che è stato completato il collegamento dei cavi e delle tubazioni.
5. Usare un circuito derivato dedicato e installare un interruttore differenziale di adeguata capacità.
Qualifica dell’installatore
L’installatore deve essere in possesso di idonea qualifica acquisita secondo le leggi e le norme locali.
Installazione dell’unità interna
1.
Fissaggio del pannello alla parete e posizionamento delle tubazioni
Se la pre
sa per collegare il tubo dell’acqua è a destra o a sinistra dell’unità interna oppure se l’interfaccia
dell’evaporatore dell’unità interna e la svasatura (cartellatura) del tubo di collegamento non si posso
no
prolungare all’esterno, procedere collegando i tubi di raccordo all’interfaccia per le tubazioni dell’evaporatore
dell’unità interna mediante giunto a cartella.
2. Disposizione dei tubi
●
Schema di posa di tubi di collegamento, tubi di scarico e cavi: il tubo
di scarico e il cavo di connessione
dovranno essere posizionati rispettivamente in basso e in alto. Non attorcigliare i cavi di alimentazione con il
cavo di collegamento. I tubi di scarico (soprattutto quello all’interno del locale e nella macchina) devono
essere rivestiti con una guaina termoisolante.
3. Caricare l’azoto per controllare la pressione e rilevare le perdite
Dop
o che l’evaporatore dell’unità interna è stato collegato al tubo di collegamento (dopo la saldatura)
,
mediante una bombola d’azoto (regolata da valvola riduttrice di pressione) riempire l’evaporatore e i tubi di
collegamento con azoto, a pressione superiore a 4,0MPa. Terminato il riempimento, chiudere la valvola della
bombola di azoto e verificare la presenza di eventuali perdite mediante acqua saponata o una soluzione
specifica per rilevare le perdite. Mantenere la pressione per più di 5 minuti e verificare se nel frattempo la
pressione del sistema è scesa. Se la pressione è scesa, significa che c’è una perdita. Individuare e riparare
la perdita e una volta terminato l’intervento ripetere i passi sopra descritti.
Dopo aver raccordato l’evaporatore dell’unità interna ai tubi di collegamento, riempire il sistema con
azoto per controllare la pressione ed eventuali perdite: collegare l’evaporatore alla valvola di blocco a due
vie e alla valvola di blocco a tre vie dell’unità esterna, fissare il coperchio di rame dei tubi di collegamento e
usando un apposito tubo inserito nel foro di accesso della valvola di blocco a tre vie caricare il sistema con
azoto a pressione superiore a 4,0MPa. Chiudere la valvola della bombola d’azoto. Verificare la presenza di
eventuali perdite mediante acqua saponata o un’apposita soluzione. Mantenere la pressione per oltre 5
minuti. Verificare se la pressione del sistema è scesa. Se la pressione è scesa, significa che c’è una perdita.
Rimuovere la perdita e ripetere i passi precedentemente descritti per verificare pressione e perdite.
Le operazioni sopra descritte possono esser effettuate anche dopo aver collegato l’unità interna ai tubi,
alla valvola di blocco a due vie e alla valvola di blocco a tre vie dell’unità esterna. Collegare la bombola di
azoto e il manometro alla presa dell’unità esterna. Riempire con azoto a pressione superiore a 4,0MPa e
mantenerla per più di 5 minuti. Controllare eventuali perdite. Verificare il giunto/saldatura dell’unità interna e i
giunti dei tubi di collegamento della valvola di blocco a due vie e della valvola di blocco a tre vie dell’unità
esterna. Durante il montaggio accertatevi che tutti i giunti siano accessibili per verificare eventuali perdite.
Si può proseguire con il passo successivo (messa so
●
tto vuoto mediante pompa del vuoto) solo quando
sono stati completati tutti i passi per il montaggio, compreso il riempimento con azoto per verificare che la
pressione venga mantenuta e rilevare eventuali perdite.
Montar
e l’unità esterna
1. Fissaggio e collegamento
Attenzione:

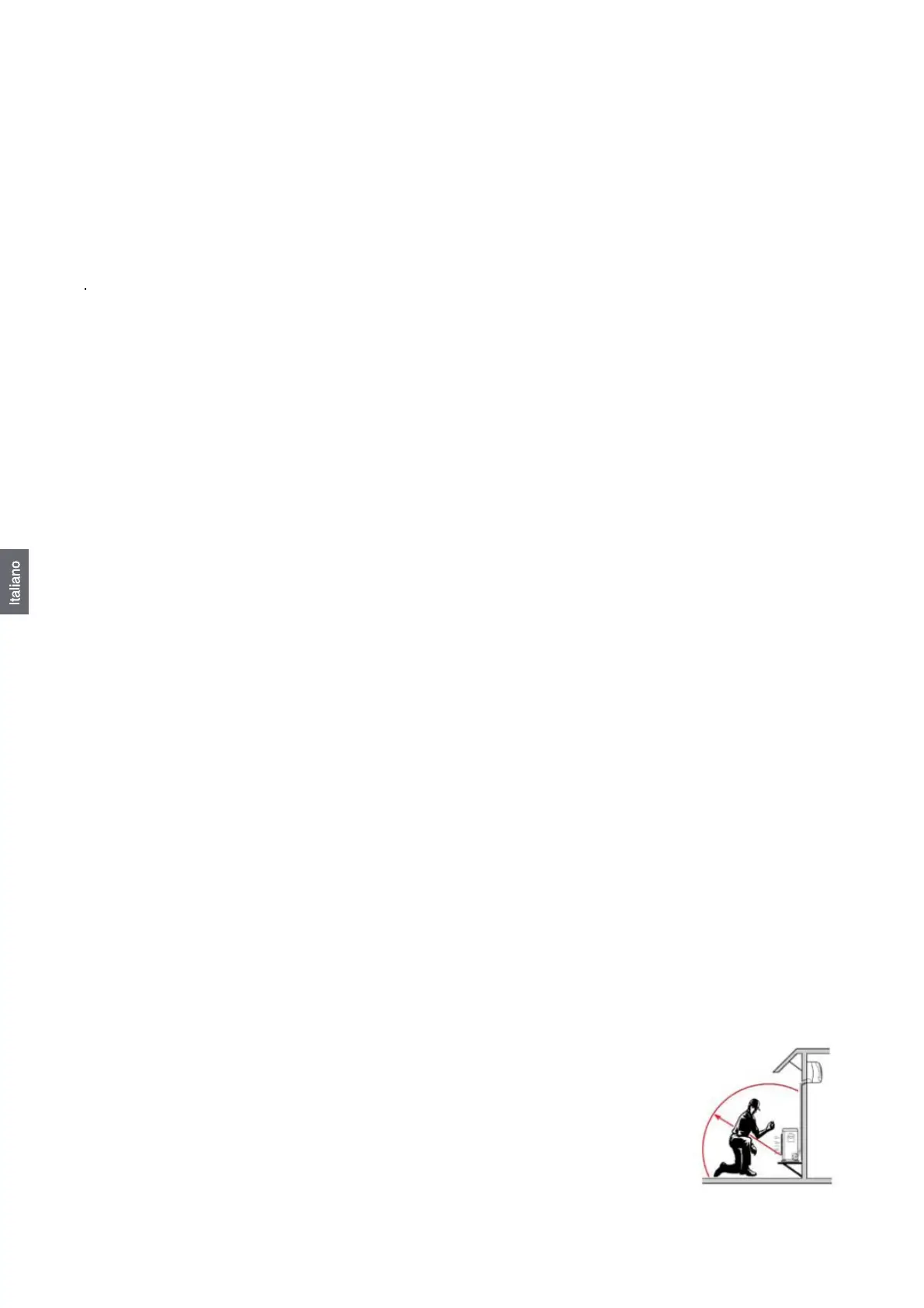

a) Accertarsi che non vi siano fonti di innesco (fiamme) nel raggio di 3 metri attorno
al luogo di installazione.
b) I dispositivi che rilevano le perdite di refrigerante devono essere posizionati in un
posto b
asso all’aperto
●
. Accendere quando sono in posizione.
