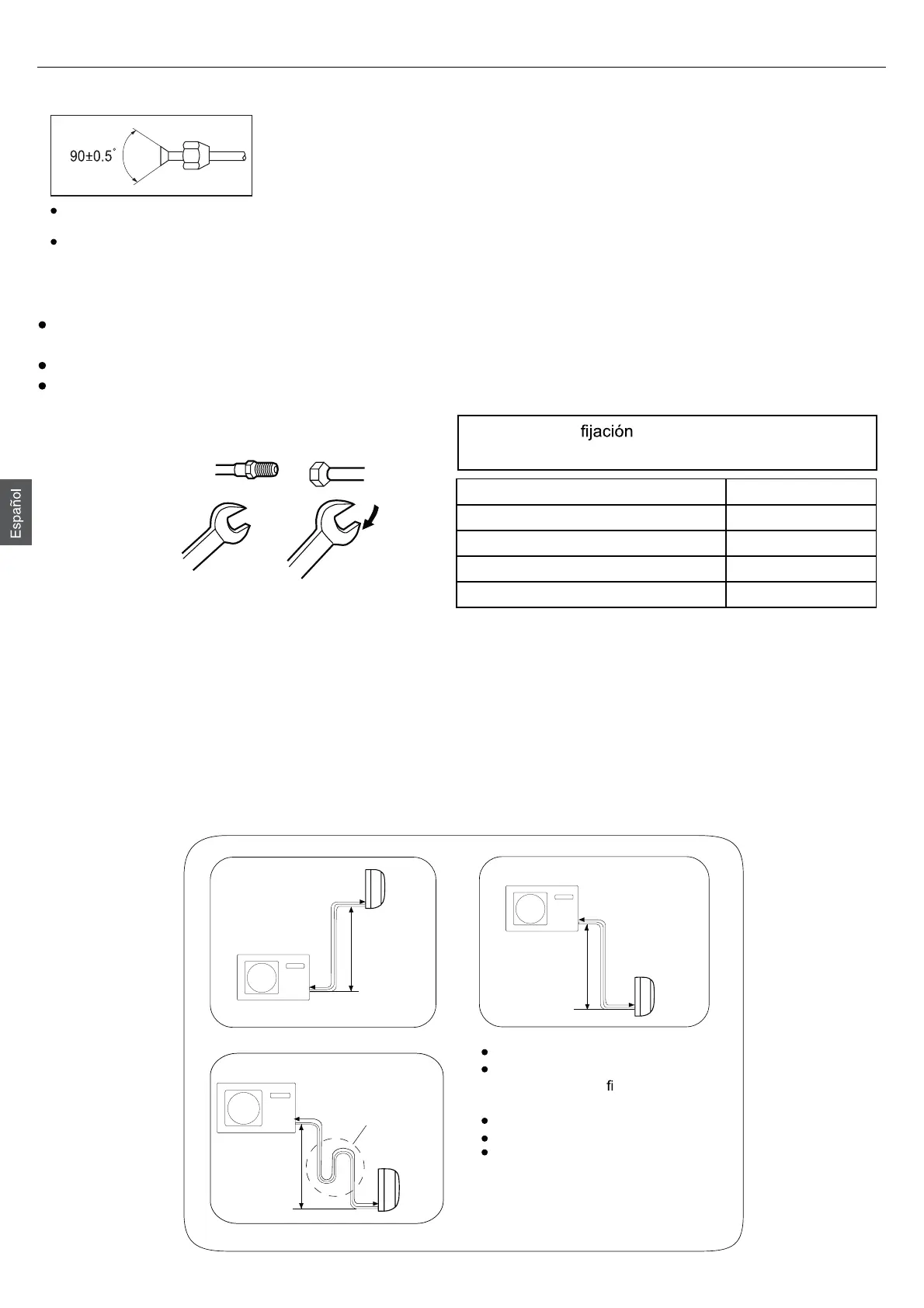

Procedimiento instalación
Conexión de los tubos
1. Tamaño de los tubos
2
. Conexión de los tubos
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el tubo. El radio de doblado
debe ser de entre 30 y 40 mm o superior.
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R32.
Procure que no penetren materiales, como residuos de arena, agua, etc., en el tubo.
PRECAUCIÓN
La longitud del tubo estándar es C m. Si es superior a D m, el funcionamiento de la unidad se verá afectado. Si
es necesario alargar el tubo, deberá cargarse refrigerante adicional a razón de E g/m. No obstante, la carga de
refrigerante deberá ser realizada por un ingeniero profesional en aire acondicionado. Antes de añadir refrigeran-
te adicional, realice una purga de aire desde los tubos refrigerantes y la unidad interior utilizando una bomba de
vacío y cargue después el refrigerante adicional.
Si se fuerza la sin aplicar centrado podrían
dañarse los tubos y provocarse una fuga de gas.
Media unión Tuerca cónica
Llave Llave dinamométrica
Diámetro del tubo (ø) Par de apriete
Lado de líquido 6,35 mm (1/4")
Lado de líquido/gas 9,52mm (3/8")
Lado de gas 12,7mm (1/2")
Lado de gas 15,88 mm (5/8")
21
Inserte las tuercas cónicas retiradas en los tubos que
se van a conectar y, a continuación, abocarde los tubos.
Los valores del tamaño de la tubería se muestran en la tabla 4
Unidad exterior
B
Unidad
interior
B
A
Unidad
interior
A
Unidad exterior
Elevación máx. A máx.
En caso de que la elevación A sea
superior a 5 m, el ltro de aceite debe
instalarse cada 5 ~7 m.
Longitud máx: B máx.
Longitud mínimo: B mínimo.
En caso de que la longitud del tubo B
sea superior a D m, deberá cargarse
el refrigerante a razón de E g/m.
Los valores se muestran en la tabla 5
Unidad exterior
Filtro de aceite
B
Unidad
interior
A
18~20N.m
30~35N.m
35~45N.m
45~55N.m
