Procedimiento instalación
Prueba de hermeticidad del aire
Tras finalizar la conexión del tubo de refrigerante, debe realizar la prueba de hermetizado.
● La prueba de hermetizado utiliza el depósito de nitrógeno para dar presión según el modo de conexión del tubo tal y como
se muestra en la siguiente figura.
● Las válvulas de gas y líquido están cerradas. Para evitar que el nitrógeno entre en el sistema de circulación de la unidad
exterior, apriete el vástago de la válvula antes de dar presión (ambos vástagos de las válvulas de gas y líquido).
1) Presurice durante más de 3 minutos a 0,3 MPa (3,0 kg/cm
2
g)
2) Presurice durante más de 3 minutos a 1,5 MPa (15 kg/cm
2
g) Se encontrarán las fugas más importantes.
3) Presurice durante aproximadamente 24 horas a 3,0 MPa (30 kg/cm
2
g) Se encontrarán las fugas más pequeñas.
● Compruebe si la presión disminuye
Si la presión no disminuye, la comprobación se da por buena.
La presión disminuye, compruebe el punto de fuga.
Cuando se presurice durante 24 horas, una variación de 1
O
C en la temperatura ambiente provocará una variación de 0,01 MPa (0,1
kg/cm2 g) en la presión. Debe corregirse durante la prueba.
● Comprobación del punto de fuga
En los pasos 1) a 3), si la presión disminuye, compruebe la fuga en cada junta
escuchando, tocando, utilizando agua de jabón, etc. para
identificar el punto de fuga. Tras comprobar el punto de fuga, vuelva a soldarlo o vuelva a apretar firmemente la tuerca.

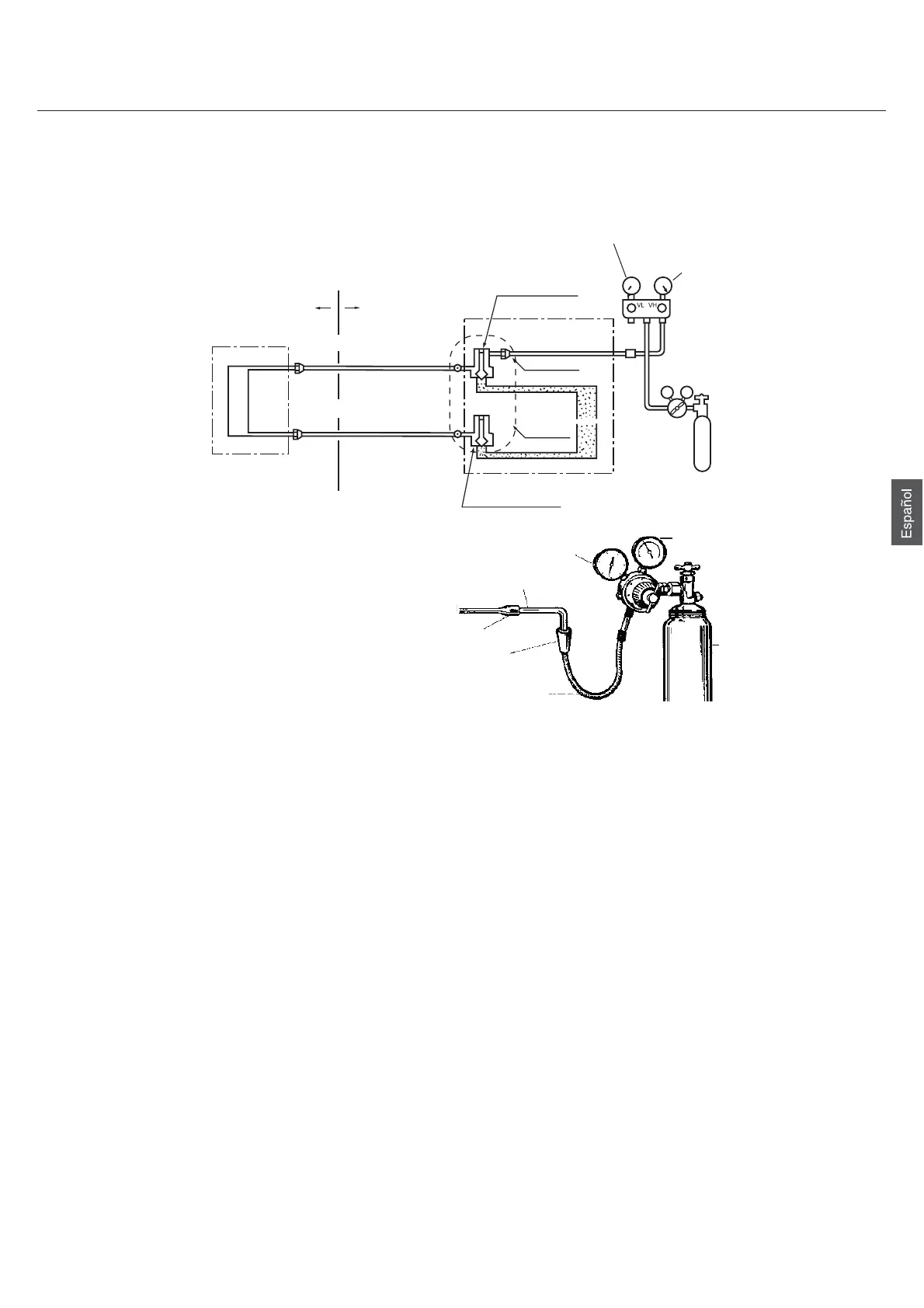

Válvula de retención totalmente
cerrada (lado del líquido)
ExteriorInterior
Completamente apretado
Pieza cónica
Unidades interiores
Válvula de
retención
totalmente cerrada
(lado del gas)
Completamente apretado
Válvula de descarga
Registro
Unidades exteriores
Piezómetro de baja presión
Piezómetro de alta presión
Separador
Válvula de
goteo
Depósito de nitrógeno
Manguera de
mantenimiento
Manómetro de presión de
línea
Tubos cobresoldados
Junta estañosoldada
Conector de protección grande
Botella de nitrógeno
Manómetro de presión la
botella
Pieza cónica
22
