Je bekijkt pagina 5 van 20

5

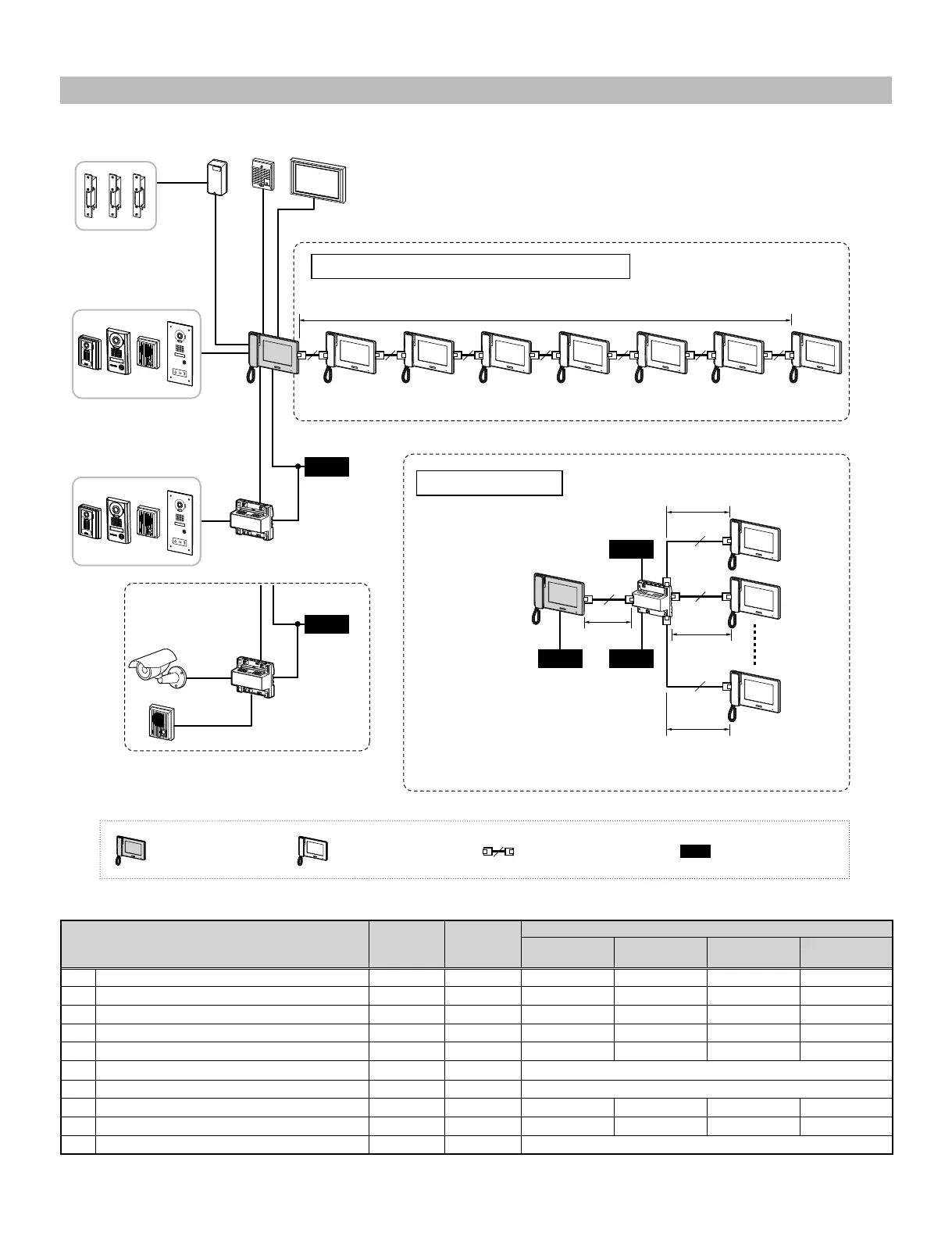

Wiring distance

The wiring distance between the power supply and each unit differs depending on the power supply method. (

*

→

P. 6)

PS24

PS24

PS24PS24

PS24

PS24

::

:

:

[A]

[J] = Ja + Jb + Jc + --- + Jh

Ja

Jb

Jc

Jh

[H]

[F]

[I]

[B]

[E]

[D]

[D]

[J]

[C]

[B]

[G]

[E]

[C]

Wiring distance between each device

Coaxial

CAT5e

(24AWG)

Wire diameter

Ø0.65 mm

(22 AWG)

Ø0.8 mm

(20 AWG)

Ø1.0 mm

(18 AWG)

Ø1.2 mm

(16 AWG)

[A]

Door station - master station - - 50 m (165') 100 m (330') 100 m (330') 100 m (330')

[B]

Door station - long distance adaptor - - 100 m (330') 150 m (490') 200 m (650') 200 m (650')

[C]

Long distance adaptor - master station - - 50 m (165') 75 m (245') 100 m (330') 100 m (330')

[D]

Master station - power supply - - 5 m (16') 5 m (16') 10 m (33') 10 m (33')

[E]

Long distance adaptor - power supply - - 50 m (165') 75 m (245') 100 m (330') 100 m (330')

[F]

Master station - external display 3 m (10') - -

[G]

Long distance adaptor - CCTV camera 15 m (50') - -

[H]

Master station - multiple door release adaptor - - 50 m (165') 75 m (245') 100 m (330') 100 m (330')

[I]

Master station - optional call extension speaker - - 75 m (245') 100 m (330') 150 m (490') 150 m (490')

[J]

Total wiring distance of residential stations - 300 m (980') -

Home-run wiring

Refer to "Selecting power supply method". (→P. 6)

Master station

Sub master station

Refer to "Selecting power supply method". (→P. 6)

or

or

CAT5e (non-shielded) Power supply

Station-to-station (daisy-chained) wiring
