NL29
www.afx-light.com

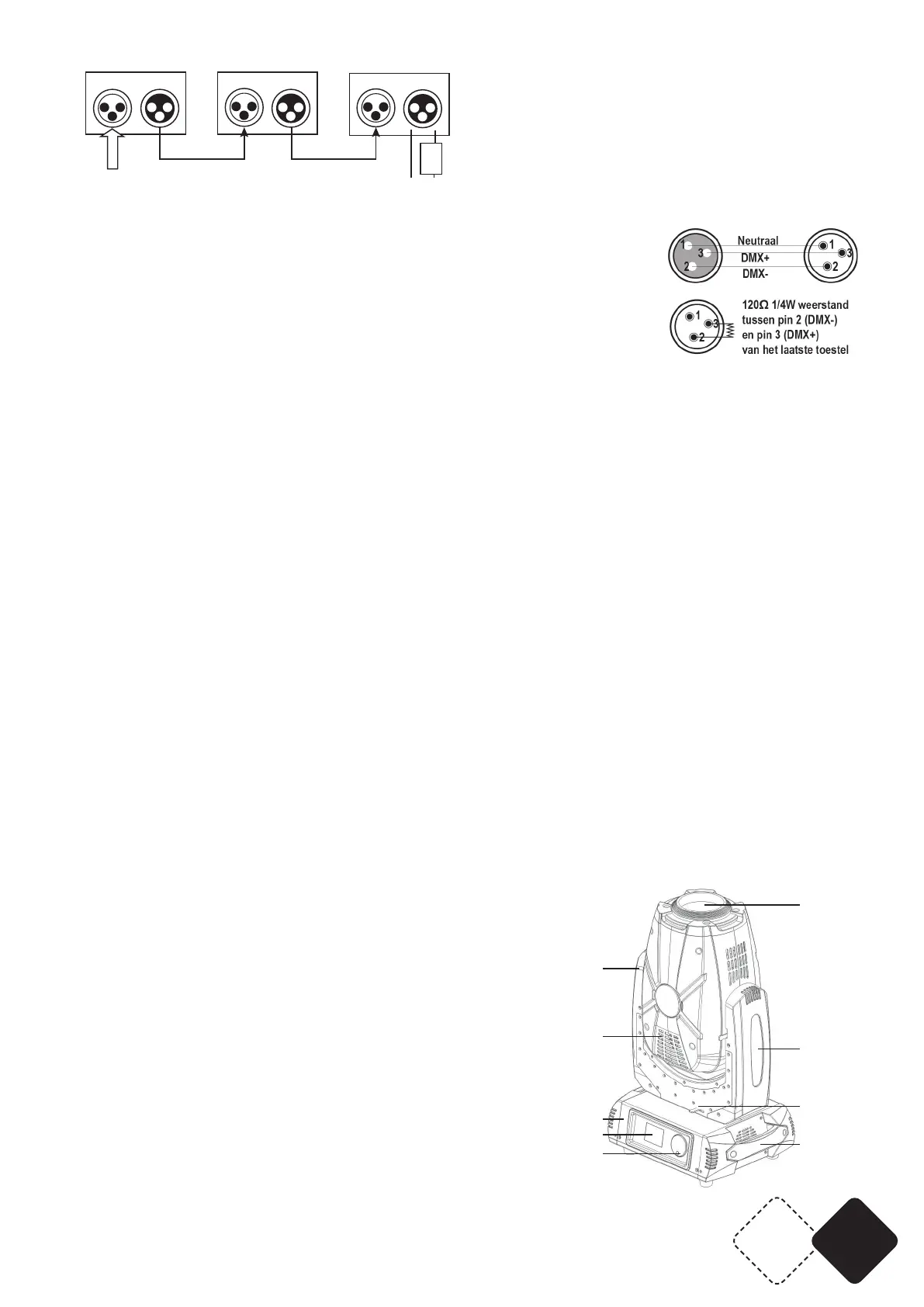

IN OUT OUTIN OUTIN
DMX IN
Resistor
3
rd
Light
2
nd
Light
1
st
Light
120Ω 1W
2 3
De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word
meegeleverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met
individuele afscherming van iedere ader.
Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste
toestel aangesloten worden. Een DMX afsluitweerstand is een XLR connec-
tor met een 120 ohm weerstand tussen pin 2 et 3. De eindweerstand ver-
mindert signaalfouten. Om transmissie problemen en storingen te voor-
komen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.
LET OP
Geen contact maken tussen common en chassis massa. Indien de common op de massa aange-
sloten is kan een aardlus ontstaan en het toestel werkt willekeurig. Controleer de kabels d.m.v.
een ohmmeter om de polariteit te controleren en te waarborgen dat de pins niet op aarde aange-
sloten of met elkaar kortgesloten zijn.
FEATURES
• 16 of 24 DMX kanalen
• 1 schijf met 14 statische gobo’s + open
• 1 schijf met 9 draaiende gobo’s + open
• 1 schijf met 13 kleuren + wit
• Gobo shake functie
• Rainbow effect
• Focus instelbaar via DMX
• Zoom instelbaar via DMX
• Frost lter
• 2 prisma’s: 8 facetten draaiend & 6 lineair
• 3-phasen motoren
• Dot matrix display met omkeer functie
• Modi: Auto / Sound / DMX / Master-slave / manual
• Ultra heldere lamp
OMSCHRIJVING
1
3
5
7
6
8
9
4
2
1) Lens
2) Tilt lock: Vergrendeling van de tilt beweging voor het
transport
3) Arm
4) Hoofd
5) Pan lock: Vergrendeling van de pan beweging voor het
transport
6) Moving head base
7) Handgreep
8) High resolution display
9) Menu controle knop: Draai om het menu (of optie) te
wisselen en druk in om de instelling te bevestigen.
