DE21
www.afx-light.com

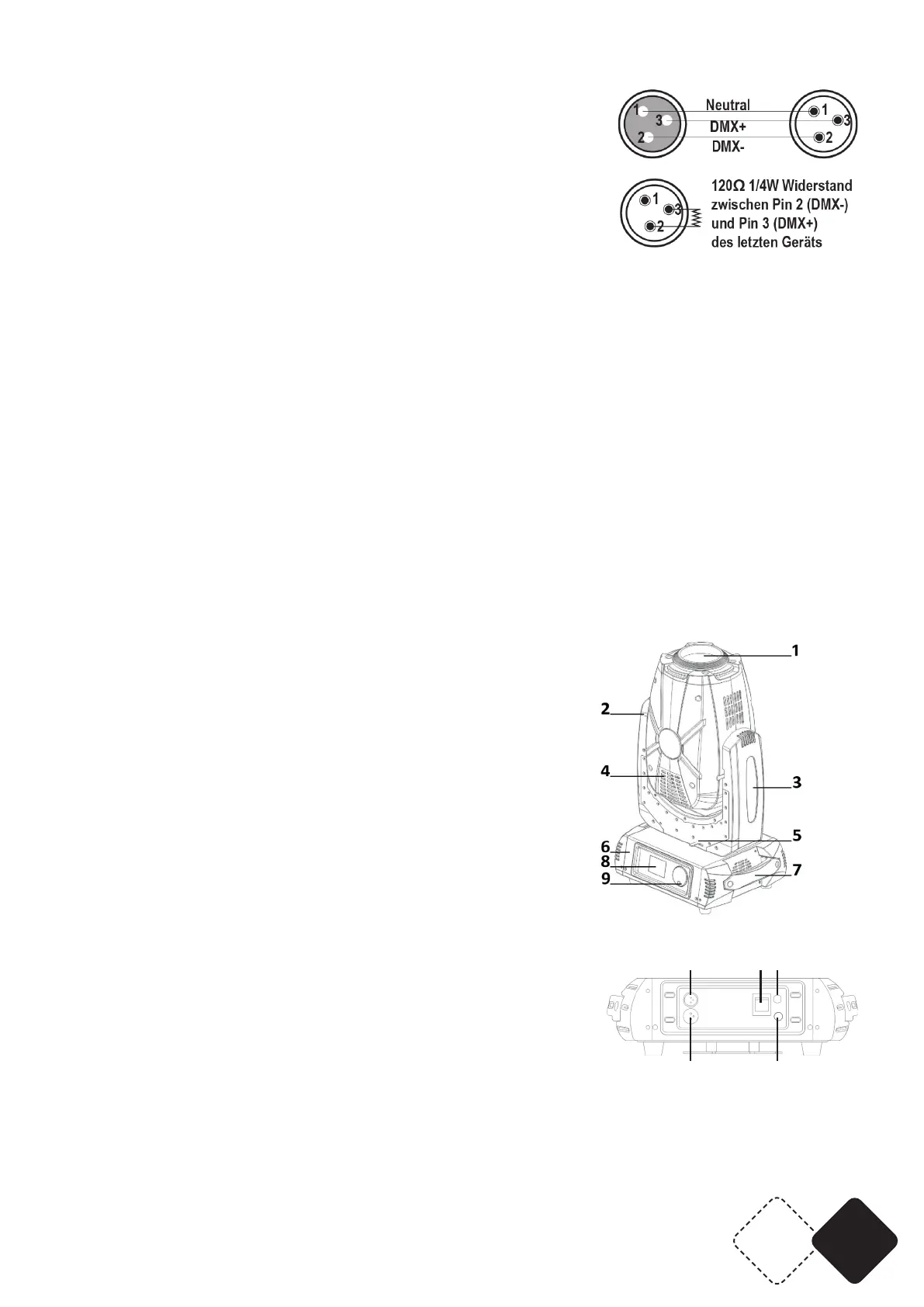

Ausgang des Master-Geräts wird an den Eingang des ersten Slave-Geräts angeschlossen usw.
An den Ausgang des letzten Slave-Geräts muss ein Endwiderstand
angeschlossen werden, um Störungen zu verhindern. Dieser End-
widerstand besteht aus einem XLR Stecker, der einen 120Ω Wider-
stand zwischen Pin 2 und 3 besitzt. S. Abb.
Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker
auf der einen und eine XLR Buchse auf der anderen Seite besitzen.
S. nebenstehende Abbildung:
FEATURES
• 16 oder 24 DMX Kanäle
• 1 Scheibe mit 14 festen Gobos + Open
• 1 Scheibe mit 9 drehenden Gobos + Open
• 1 Scheibe mit 13 Farben + weiß
• Gobo Shake Funktion
• Rainbow Effekt
• Focuseinstellung über DMX
• Zoomeinstellung über DMX
• Frostlter
• 2 Prismen: 8-Facetten Drehprisma & 6-faches Linearprisma
• 3-Phasenmotoren
• Dot Matrix Display mit Umkehrfunktion
• Betriebsarten : Auto / Sound / DMX / Master-Slave / manuell
• Extra intensives Leuchtmittel
BESCHREIBUNG
1) Linse
2) Tilt Sperre: Blockiert die Tilt-Stellung für den Transport
3) Arm
4) Kopf
5) Pan Sperre: Blockiert die Pan-Stellung für den Transport
6) Sockel
7) Handgriffe
8) Display
9) Drehregler: Drehen, um durch das Menü zu laufen und
Drücken, um die Einstellung zu bestätigen.
VERBINDER AUF DER RÜCKSEITE
1) 3-pol. DMX Eingang
2) Ein/Aus Schalter
3) Netzanschluss
4) 3-pol. XLR Ausgang
5) Sicherung F6AL250V
Wenn sich das Gerät nicht einschalten lässt, bitte die Sicherung
prüfen.
Wenn die Sicherung durchgebrannt ist, durch eine Neue mit denselben technischen Daten ersetzen.
1 2 3
5
4
