NL19
www.afx-light.com

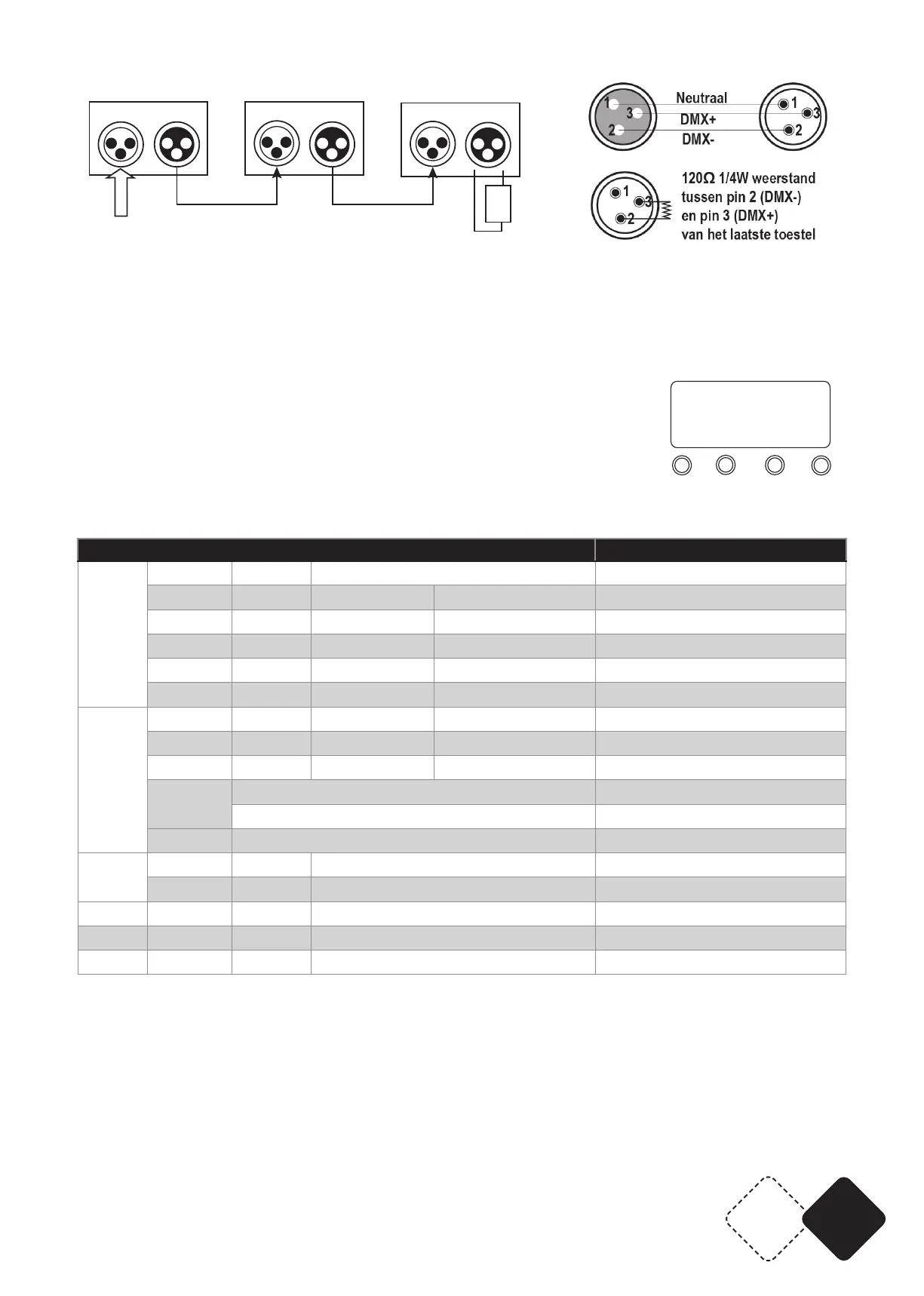

IN OUT OUTIN OUTIN
DMX IN
Resistor
3
rd
Light
2
nd
Light
1
st
Light
120Ω 1W
2 3
De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word
meegeleverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met
individuele afscherming van iedere ader.
Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten wor-
den. Een afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3.
BEDIENING
UP
DOWN
MENU ENTER
8.8.8.8.
D.m.v. de MENU knop een van volgende functies kiezen: MODE, SET, DMX,
REST, TEST und TEMP
Op ENTER drukken om in de gekozen functie te gaan.
D.m.v. de UP en DOWN toetsen de functie instellen en met ENTER bevesti-
gen.
Volgend tabel bevat een lijst van de menu functies:
MENU OMSCHRIJVING
MODE
ADDR VALU A001~A XXX (AXXX) Instellen van de DMX adres
SLAV Automatische modus
AUTO IP1-8 ALON /(AU-A) SP_1~SP_5 (Speed) Ingebouwde programma's (auto)
MAST /AU-M) SP_1~SP_5 (Speed) Automatisch (Master)
SOUN IP1-7 ALON (SO-A) Geluidsbesturing (Auto)
MAST/(SO-M) Geluidsbesturing (Master)
SET
MIC M-XX Microfoongevoeligheid
LODA ON/OFF Gegevens opnieuw laden
VER V-2.0 Software versie
CALI
Code (password: 088) Wachtwoord intoetsen
CH03-CH06 Kalibratie
SSET WD DMX ingang
DMX
CH29 29 kanalen
CH11 11 kanalen
REST ON/OFF Totale reset
TEST CXXX 000-255 Handmatige kanaalbesturing
TEMP TXXX werkelijke temperatuur
De DMX Kanaalstabel zie aan het eind van de handleiding
Afstandsbediening
De afstandsbediening heeft een bereik van 6m in een hoek van 30° ten opzichte van de ontvanger
en moet altijd precies op de ontvanger worden gericht. Nooit voorwerpen tussen de ontvanger en
de afstandsbediening plaatsen. Wanneer de ontvanger of de afstandsbediening onder een sterke
lichtbron staan, kan de transmissie verstoord worden. Als de transmissie niet langer goed is, de
batterij vervangen.
