FR9
www.afx-light.com
1. Connexion de l’alimentation secteur
Utilisez le cordon fourni pour brancher l’appareil sur le secteur. Assurez-vous que la tension et la
fréquence du secteur correspond à la tension et la fréquence d’alimentation de l’appareil, à savoir:
90-240V~50/60Hz. Chaque appareil doit pouvoir être mis sous et hors tension individuellement.

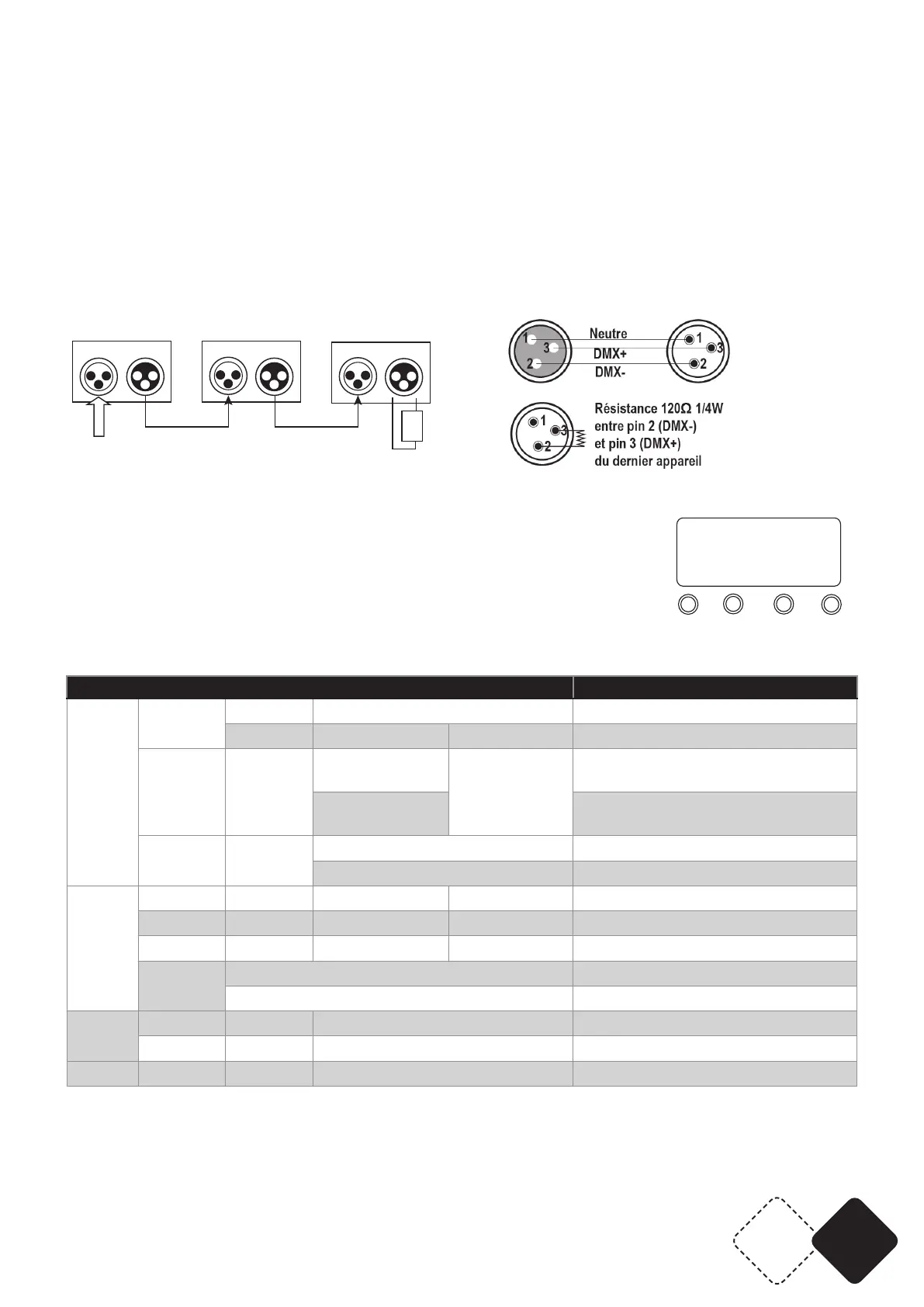

2. Connexion du câble signal
La connexion entre la sortie du Maître et l’entrée de l‘Esclave se fait au moyen du cordon XLR à 3
broches fourni. La sortie DMX de la console de commande doit être branchée sur l’entrée DMX du
premier Maître. Branchez la sortie DMX du Maître sur l’entrée DMX de l’Esclave et ainsi de suite
jusqu’au dernier Esclave. Branchez une terminaison sur la sortie du dernier appareil an d’éviter
des parasites. Cette résistance de n de ligne consiste en une che XLR qui comporte une résis-
tance de 120Ω entre les broches 2 et 3.
IN OUT OUTIN OUTIN
DMX IN
Resistor
3
rd
Light
2
nd
Light
1
st
Light
120Ω 1W
2 3
Note: Utilisez du câble à double blindage. Le diamètre du conducteur de chaque câble doit être d’au moins 0,5mm.
PANNEAU DE CONTRÔLE
UP
DOWN
MENU ENTER
8.8.8.8.
Utilisez le bouton Menu pour choisir une fonction parmi les suivantes :
MODE, SET, DMX, REST, TEST et TEMP
Appuyez sur le bouton Enter pour entrer dans le menu de la fonction sé-
lectionnée
Utilisez les boutons Up et Down pour paramétrer la fonction puis appuyez
sur Enter pour valider vos choix.
MENU DESCRIPTION
MODE
ADDR
VALU A001~A XXX (AXXX) Réglage de l'adresse DMX
SLAV Mode autonome
AUTO IP1-8
ALON /(AU-A)
SP_1~SP_5
(Speed)
Programme interne (auto) avec
réglage de vitesse
MAST /AU-M)
Automatique (Master) avec réglage
de vitesse
SOUN IP1-7
ALON (SO-A) Mode musical (auto)
MAST/(SO-M) Mode musical (Master)
SET
MIC M-XX Réglage sensibilité micro
LOAD ON/OFF Remonter les données
VER V-x.x Version logiciel
CALI
Code (password: 088) Input password
CH03-CH06 Calibrage
DMX
MOD1 17 canaux
MOD2 12 canaux
REST ON/OFF Remise à zéro totale
